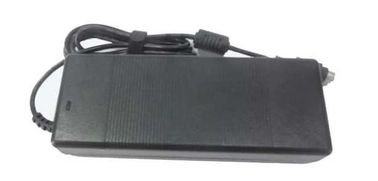

C.C. médica de la fuente/del adaptador 100W 24Volt de alimentación/6.4A MDA100-220S24
Características dominantes
Gama de la entrada de la CA: 100~240Vac
Salidas triples: 24V/4.2A
poder máximo 160W
Eficacia alta: el 85%
Línea regulación: el ≤±1%
Regulación de la carga: el ≤±2%
Ripple&noise bajo: ≤200mV
protección del cortocircuito
Salida sobre la protección actual
Salida sobre la protección del voltaje
Sobre la protección de la temperatura
Natural refresqúese
RoHS obediente
IEC60601-1 3ro obediente
Grado llama-retrasado UL94V-0
Descripción del producto
Este proceso avanzado del poder del uso del convertidor de AC-DC,
controle y las tecnologías de envasado para proporcionar
rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de
un componente maduro del poder. Transferencia de alta frecuencia
provee de densidad de poder más elevado de poco ruido y alto
eficacia.
Características de la entrada
Parámetro |
Minuto |
Typ |
Máximo |
Unidades |
Notas |
Voltaje de entrada clasificado |
100 |
220 |
240 |
VAC |
|
Gama de voltaje de entrada de la CA |
90 |
|
264 |
VAC |
|
Frecuencia clasificada de la entrada de la CA |
|
50/60 |
|
Herzios |
|
Gama de frecuencia de la entrada de la CA |
47 |
|
63 |
Herzios |
|
Corriente de entrada máxima |
|
|
2 |
A |
Voltaje de entrada mínimo, a carga plena |
Corriente de la avalancha de la entrada |
|
|
60 |
A |
240Vacinput voltaje, 25℃, primer comienzo |
Eficacia |
|
85 |
|
% |
Voltaje de entrada clasificado, carga clasificada |
El factor de poder |
|
92 |
|
PF |
|
Características de salida
Parámetro |
Minuto |
Typ |
Máximo |
Unidades |
Notas |
|
Gama del voltaje de salida |
23,53 |
24,30 |
24,48 |
VDC |
|
|
Gama de la corriente de salida |
0 |
|
4,5 |
A |
entrada 240Vac Pico current6.87A/1s, restoe2.5A/5s |
|
Línea regulación |
|
|
±1 |
% |
|
|
Regulación de la carga |
|
|
±2 |
% |
|
|
Regulación de temperatura |
|
±0.002 |
|
%/°C |
Sobre la gama de temperaturas de funcionamiento |
|
Ondulación y ruido |
|
|
200 |
milivoltio |
Entrada clasificada, a carga plena, 20 megaciclos ancho de banda |
|
Reacción dinámica |
Desviación |
|
|
±5 |
% |
el 25% al 50% hasta el 25% Iout máximo, el 50% a el 75% hasta el 50% Iout máximo, 1A/us |
Establecimiento tiempo |
|
|
500 |
nosotros |
Al nom del dentro 1% Vout. |
|
Tiempo de subida de abertura |
|
|
50 |
ms |
A carga plena, el 10%~90% Vout |
|
Tiempo de retraso de abertura |
|
|
3 |
s |
220Vac, a carga plena |
|
Overshoot del voltaje de salida |
|
|
±5 |
% |
|
|
Capacitancia de salida |
|
2200 |
|
µF |
|
Características de la protección
Parámetro |
Minuto |
Typ |
Máximo |
Unidades |
Notas |
Salida sobre voltaje protección |
26 |
|
30 |
VDC |
Hipo |
Salida sobre la protección de la carga |
7 |
|
10 |
A |
Hipo |
Protección del cortocircuito |
|
|
10 |
mΩ |
Hipo |
Características generales
convertidor de 100W AC-DC
Parámetro
Minuto |
Typ |
Máximo |
Unidades |
Notas |
|
MTBF |
250 |
|
|
KHrs |
Entrada clasificada, a carga plena, 25℃ |
Peso |
|
|
500 |
g |
|
Características ambientales
Parámetro |
Minuto |
Typ |
Máximo |
Unidades |
Notas |
Temperatura de funcionamiento |
0 |
|
+40 |
℃ |
|
Temperatura de almacenamiento |
-40 |
|
+55 |
℃ |
|
Humedad relativa |
20 |
|
90 |
% |
|
Humedad del almacenamiento |
10 |
|
95 |
% |
|
Altitud |
|
|
3000 |
m |
|
Presión atmosférica |
70 |
|
106 |
PA |
|
Características de seguridad
Parámetro |
Minuto |
Typ |
Máximo |
Unidades |
Notas |
||
Aislamiento voltaje |
Entrada salida |
a |
|
|
4000 |
VAC |
5mA/1min, ninguna formación de arcos y avería |
Aislamiento resistencia |
Entrada salida |
a |
10 |
|
|
MΩ |
500Vdc/1min, presión atmosférica normal, humedad del 90% |
Características del EMC
Artículo |
Estándares |
Condiciones |
Notas |
|
CE |
EN55022 |
Clase B |
Pase la prueba del sistema |
|
RE |
EN55022 |
Clase B |
Pase la prueba del sistema |
|
Armónico |
EN61000-3-2 |
Lámparas el C requisitos |
Criterio B |
|
Fluctuaciones del voltaje y parpadeo |
EN61000-3-3 |
Equipos de la clase A requisitos |
Criterio B |
|
Oleada |
EN61000-4-5 |
Modo diferenciado ±2KV, mode±4KV común |
Criterio B |
|
INMERSIÓN |
EN61000-4-11 EN55024 |
Inmersión del voltaje a 0%Ut, 10ms |
Criterio B, prueba en la fase 0, 90, 180 y 270 |
|
Inmersión del voltaje a 40%Ut, 20ms |
||||
Inmersión del voltaje a 70%Ut, 50ms |
||||
ESD |
Aire |
EN61000-4-2 |
±8KV |
Criterio B |
convertidor de 100W AC-DC
|
descarga |
|
|
|
Contacto descarga |
EN61000-4-2 |
±4KV |
Criterio B |
|
Fuego raing |
UL94-V0 |
|||
Grado de impermeabilización |
IP2X |
Notas:
Criterio A: Funcionamiento normal durante y después de la prueba.
Criterio B: La protección o el reset de baja tensión no se permite. La fluctuación temporal del voltaje de salida cesa después de que los disturbios cesen, y de cuál recupera el EUT su funcionamiento normal automáticamente. Durante la prueba del sistema, la fluctuación o el reset del voltaje de salida no se permite también.
Criterio C: La pérdida temporal de salida se permite, pero el hardware no puede ser dañado. El EUT recupera su funcionamiento normal automáticamente o la intervención del operador.
Criterio R: La pérdida de salida que no sea recuperable se permite. El componente protector primario (fusible) puede ser dañado. El EUT recupera su funcionamiento normal después de substituye el componente dañado.
Calificación ambiental
Parámetro |
Notas |
Vibración |
Gama de frecuencia: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Hachas de X.Y.Z, 30min/axis Frecuencia de barrido: gama de frecuencia: 5-55Hz; amplitud: 0.35m m; barrido ciclo de la frecuencia: 5min; Hachas de X.Y.Z, 30min/axis |
Choque mecánico |
onda del Mitad-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Frío (en funcionamiento) |
Anuncio IEC60068-2-1 |
Calor húmedo |
IEC60068-2-67 CY |
Ciclo de la temperatura |
0°C a 40°C, rampa 15°C/min., 500 ciclos |
Poder/ciclo termal |
Vin = minuto a máximo, a carga plena, 100 ciclos |
Marginalidad del diseño |
Tmin-10°C a Tmax+10°C, 5°C pasos, Vin = minuto a máximo, carga 0-105% |
Prueba de vida |
el 95% Vin clasificado y carga, unidades en reducir la capacidad normal del punto, 1000 horas |
Capacidad de la soldadura |
IEC60068-2-20 |
Conformidad de los estándares
Estándares |
Notas |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
Prueba de la llama de la aguja, prueba en el montaje entero, componentes board&plastic UL94V-0 obediente |
IEC 61000-4-2 |
|
Información física
Length×width×heigth: 167.0×65.0×39.0 (milímetro) 6.57×2.56×1.54 (adentro)
Designaciones del conector
Artículo |
Pin |
Función |
Notas |
Entrada de la CA |
1 |
N |
Pies planos de línea de la CA |
2 |
L |
||
Salida de DC |
P1 |
Salida + |
|
P2 |
Salida + |
||
P3 |
Salida - |
||
P4 |
Salida - |
