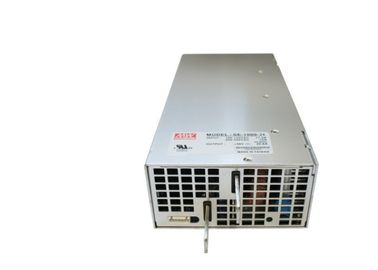

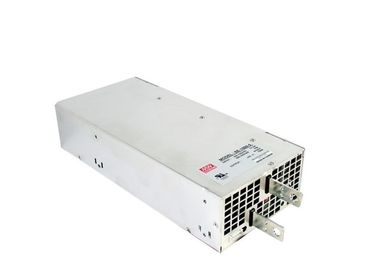

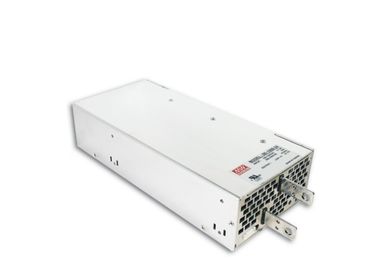

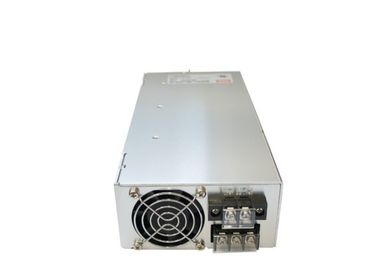

La CA DC llevó voltio DC del adaptador 12 del transformador de la fuente de alimentación y 24 voltios DC SE-1000W
Características miniatura incluidas de la serie 100w-450w del SE:
1. A elección entrada CA por el interruptor
2. Oleada del Withstand 300VAC entrada por 5 segundos (SE-200/350)
3. Protecciones: Cortocircuito/sobrecarga/sobre voltaje/sobre temperatura (a excepción de SE-100)
4. Enfriamiento de aire forzado por la fan incorporada de DC (SE-350/450)
5. Control CON./DESC. de la fan incorporada (SE-350)
6. Circuito limitador constante del accesorio (SE-200/350)
7. Prueba de vibración del Withstand 5G (SE-200/350)
8. Función remota incorporada del sentido (SE-450)
9. prueba el 100% a carga plena del marcar a fuego
10. Indicador del LED para el poder encendido
11 2 años de garantía
Características de salida única incluidas de la serie 600W~1500W del SE:
1. A elección entrada CA por el interruptor (SE-600/1000)
Entrada 180~264VAC de la CA solamente (SE-1500)
2. Protecciones: Cortocircuito/sobrecarga/sobre voltaje/sobre temporeros.
3. Enfriamiento de aire forzado por la fan incorporada de DC
4. Función remota incorporada del sentido
5. AUTORIZACIÓN de DC, control CON./DESC. remoto (SE-1000/1500)
6. prueba el 100% a carga plena del marcar a fuego
7. Indicador del LED para el poder encendido
8. 2 años de garantía
Gama de voltaje de entrada de la CA ......... 90~132VAC/180~264VAC seleccionado por el interruptor (600W/1000W); 180~264VAC (1500W)
Arranque en frio de la corriente de la avalancha de la CA ................., 60A en el arranque en frio 230VAC (600W/1500W), 55A en 230VAC (1000W)
Voltaje de la salida nominal de la gama de ajuste de DC ............ el ±10%
Voltaje cerrado el 105%~125% de la protección contra sobrecarga .............. o/p, repotencia encendido a recuperarse
Sobre voltaje de la salida nominal de la protección .......... el 115%~140% del voltaje
Voltaje de Withstand ................ I/P-O/P: 3kVAC, I/P-FG: 1.5kVAC, 1 minuto
Temperatura de trabajo ............ - 20~+60°C (600W/1000W); -20~+70°C (1500W)
Estándares de seguridad .................. UL60950-1 aprobados
El diseño de los estándares del EMC .................... refiere EN55022 a la clase B
Bloque de terminales de la conexión .......................... con la cubierta para la entrada y la salida (SE-1000/1500: pilares de cobre para la salida)
Fuentes de alimentación incluidas de la transferencia
Serie del SE:
Fuente de alimentación de salida única de la transferencia: SE-100, SE-200, SE-350, SE-450, SE-600, SE-1000, SE-1500
Detalles rápidos de la fuente de alimentación de salida única de la transferencia de 1000w LED:
| salida 1000W-Single |
| Modelo no. |
Salida |
Tol. |
R&N |
Effi. |
| SE-1000-5 |
5V, 0~150A |
el ±1% |
150mV |
el 81% |
| SE-1000-9 |
9V, 0~100A |
el ±1% |
150mV |
el 84% |
| SE-1000-12 |
12V, 0~83.3A |
el ±1% |
150mV |
el 85% |
| SE-1000-15 |
15V, 0~66.7A |
el ±1% |
150mV |
el 86% |
| SE-1000-24 |
24V, 0~41.7A |
el ±1% |
200mV |
el 88% |
| SE-1000-48 |
48V, 0~20.8A |
el ±1% |
200mV |
el 89% |
NOTA:
1. Todos los parámetros mencionados no especialmente se miden en la entrada 230VAC, la carga clasificada y 25℃ de la temperatura ambiente.
2. La ondulación y el ruido se miden en 20MHz del ancho de banda usando un 12" par-alambre torcido terminado con un condensador paralelo 0.1uf y 47uf.
3. Tolerancia: incluye tolerancia de la disposición, la línea regulación y la regulación de la carga.
4. Usando el circuito de UVP, la fuente de alimentación no se girará directo cerca en la CA continúa la condición CON./DESC. en el plazo del sec 5.
Ficha técnica de la serie SE-1000:
Modelos de la serie SE-1000 del SE disponibles:
SE-1000-5
SE-1000-9
SE-1000-12
SE-1000-15
SE-1000-24
SE-1000-48
