Parque industrial de Gaoxin, nueva zona de Guangming, ciudad de Shenzhen, provincia de Guangdong, China | Angelwang66@126.com |
Lugar de origen: | China |
Nombre de la marca: | Enargy |
Número de modelo: | XX50-12S24-PEC |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | Negotiation |
Tiempo de entrega: | 1-8 semanas |
Condiciones de pago: | negociación |
Capacidad de la fuente: | 15000Pcs/week |
Alta luz: | convertidor industrial de la C.C. de la C.C.,Fuente de alimentación aislada |
---|

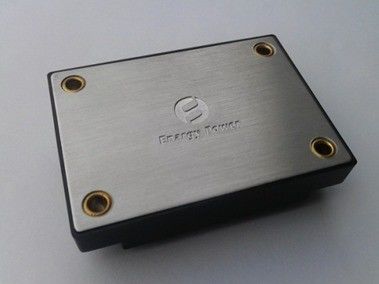

Salida industrial 24V/2.08A XX50-12S24-PEC de la fuente de alimentación 50W
Características dominantes
De potencia de salida: 50W
Gama ancha de la entrada: 9-18VDC
Alta eficacia de conversión: El hasta 87%
Línea regulación hasta el ±0.02%
Regulación de la carga hasta el ±0.02%
Frecuencia de funcionamiento fija
Voltaje del aislamiento: 1,500V
Permita el control (con./desc.)
Entre el cierre del debajo-voltaje
Ajuste del voltaje de salida: El ±8% Vout
Descripción del producto
Proceso del poder del uso de estos de DC-DC módulos del convertidor, control y tecnologías de envasado avanzados para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura del embase, salvo especificación de lo contrario. Todas las temperaturas refieren a la temperatura de funcionamiento en el centro del embase.
Grados máximos absolutos
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje de entrada |
|
|
22 |
VDC |
Continuo, inoperativo |
|
|
20 |
VDC |
Continuo, actuando |
|
|
|
22 |
VDC |
Protección transitoria de funcionamiento,<100ms> |
|
Voltaje del aislamiento |
|
|
2000 |
VDC |
Entrada a la salida |
Temperatura de funcionamiento |
-40 |
|
100 |
℃ |
Temperatura de la placa de base |
Temperatura de almacenamiento |
-55 |
|
115 |
℃ |
|
Características de la entrada
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
gama de voltaje de entrada |
9 |
12 |
18 |
VDC |
|
Comience la gama del voltaje |
10 |
12 |
18 |
VDC |
|
Cierre del Debajo-Voltaje |
|
8,5 |
8,9 |
VDC |
Umbral de abertura, media carga |
7,5 |
8,0 |
|
VDC |
Vuelta - del umbral, media carga |
|
Corriente de entrada máxima |
|
|
7 |
A |
Entrada a carga plena, mínima |
Eficacia |
|
87 |
|
% |
Entrada nominal; a carga plena |
Recomiende la capacitancia externa de la entrada |
|
100 |
|
uF |
ESR típico 0.1-0.2Ω |
Características de salida
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Punto de ajuste del voltaje de salida |
23,76 |
124,00 |
24,24 |
VDC |
Entrada nominal; media carga |
Gama del voltaje de salida |
23,52 |
24,00 |
24,48 |
VDC |
|
Gama de la corriente de salida |
0,1 |
|
2,08 |
A |
|
Línea regulación |
|
±0.02 |
±1 |
% |
Línea baja a la alta línea; a carga plena |
Regulación de la carga |
|
±0.02 |
±1 |
% |
Ninguna carga a carga plena; entrada nominal |
Regulación de temperatura |
|
|
±0.02 |
%/°C |
Sobre la gama de temperaturas de funcionamiento |
Límite actual |
2,3 |
|
|
A |
Voltaje de salida el 90% del nominal |
Corriente del cortocircuito |
|
|
5 |
A |
|
Ondulación (RMS) |
|
|
50 |
milivoltio |
Entrada nominal; a carga plena; Ancho de banda de 20 megaciclos |
Ruido (de pico a pico) |
|
|
240 |
milivoltio |
|
Casquillo de la salida máxima. |
|
|
1800 |
μF |
A carga plena |
Características de la reacción dinámica
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Cambie en corriente de salida (di/dt= 0.1A/us) |
|
|
960 |
milivoltio |
el 50% al 75% hasta el 50% Iout máximo |
Cambie en corriente de salida (di/dt= 2.5A/us) |
|
|
960 |
milivoltio |
el 50% al 75% hasta el 50% Iout máximo |
Tiempo de corrección |
|
|
300 |
nosotros |
Al nom del dentro 1% Vout. |
Tiempo de retraso de abertura |
|
|
50 |
ms |
A carga plena; Vin hasta el nom del Vout=90% |
Overshoot del voltaje de salida |
|
|
5 |
% |
|
Características funcionales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Frecuencia de la transferencia |
180 |
200 |
230 |
Kilociclo |
|
Ajuste del voltaje de salida |
|
|
10 |
% |
Ajuste para arriba, Pin del ajuste (+) a Vout. |
|
|
8 |
% |
Ajuste abajo, Pin del ajuste a COM, |
|
Permita la corriente de fuente |
|
|
1 |
mA |
|
Permita (control encendido-apagado) la lógica positiva |
1 |
|
15 |
VDC |
En-Control, lógica alta o flotación |
-0,5 |
|
0,3 |
VDC |
Apagado-Control, lógica baja |
|
Domine la protección |
110 |
|
|
% |
|
Protección del cortocircuito |
|
|
65 |
mΩ |
Tipo: Modo del hipo, recuperación auto, resistencia del cortocircuito |
Características del aislamiento
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje del aislamiento |
1.500 |
|
|
VDC |
Entrada a la salida, 1mA |
1500 |
|
|
VDC |
Entrada a la placa de base, 1mA |
|
500 |
|
|
VDC |
Salida a la placa de base, 1mA |
|
Resistencia del aislamiento |
100 |
|
|
MΩ |
En 500VDC para probarlo cuando la presión atmosférica y la derecha es el 90% |
Capacitancia del aislamiento |
|
1000 |
|
PF |
|
Características ambientales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamiento |
-40 |
|
+100 |
℃ |
Extendido, temperatura de la placa de base |
Temperatura de almacenamiento |
-55 |
|
+115 |
℃ |
Ambiente |
Coeficiente de temperatura |
|
|
±0.02 |
%/℃ |
|
Humedad |
20 |
|
95 |
%R.H. |
Humedad relativa, sin condensación |
Esquema mecánico
Notas:
1. Todos los pernos son 0,040" (1.02m m) diámetro.
2. Tolerancias: x.xx ±0.02 adentro. (x.x ±0.5mm)
x.xxx ±0.010 adentro. (x.xx ±0.25mm)
Designaciones del Pin
Pin no. |
Nombre |
Función |
1 |
Permita |
La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta. |
2 |
Vin (-) |
Voltaje de entrada negativo |
3 |
Vin (+) |
Voltaje de entrada positivo |
4 |
Vout (+) |
Voltaje de salida positivo |
5 |
COM |
Voltaje de salida negativo |
6 |
Ajuste |
Ajuste del voltaje de salida. Deje el perno del AJUSTE abierto para el voltaje de salida nominal. |
