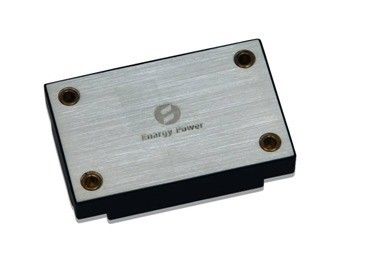

Salida industrial 24V/1.25A XX30-24S24-PEC de la fuente de alimentación 30W
Características dominantes
De potencia de salida: 30W
Gama ancha de la entrada: 18-36VDC
Alta eficacia de conversión: El hasta 92%
Línea regulación hasta el ±1%
Regulación de la carga hasta el ±1%
Frecuencia de funcionamiento fija
Voltaje del aislamiento: 1,500V
Permita el control (con./desc.)
Haga salir la protección de la sobrecarga
Protección del cortocircuito del modo del hipo
Protección de sobrecalentamiento
Cierre del debajo-voltaje de la entrada
Ajuste del voltaje de salida: El ±10% Vout
Descripción del producto
Proceso del poder del uso de estos de DC-DC módulos del convertidor, control y tecnologías de envasado avanzados para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
·Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura del embase, salvo especificación de lo contrario. Todas las temperaturas refieren a la temperatura de funcionamiento en el centro del embase.
Grados máximos absolutos
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
|
|
1500
|
VDC
|
Entrada a la salida
|
|
Temperatura de funcionamiento
|
-40
|
|
+100
|
℃
|
|
|
Temperatura de almacenamiento
|
-55
|
|
+125
|
℃
|
|
Características de la entrada
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama de voltaje de entrada
|
18
|
24
|
36
|
VDC
|
Continuo
|
|
Cierre del Debajo-Voltaje
|
15,5
|
|
16,8
|
VDC
|
Media carga
|
|
16,9
|
|
17,8
|
VDC
|
Media carga
|
|
Corriente de entrada máxima
|
|
|
2,0
|
A
|
A carga plena, entrada 18V
|
|
Eficacia
|
91
|
|
|
%
|
A carga plena
|
|
Recomiende la capacitancia externa de la entrada
|
|
100
|
|
uF
|
ESR típico 0.1-0.2Ω
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Punto de ajuste del voltaje de salida
|
|
24,00
|
|
|
Entrada nominal; Ninguna carga; 25℃
|
|
Gama del voltaje de salida
|
23,76
|
|
24,24
|
VDC
|
|
|
Gama de la corriente de salida
|
0,1
|
|
1,25
|
A
|
|
|
Línea regulación
|
|
±1
|
|
%
|
Línea baja a la alta línea; a carga plena
|
|
Regulación de la carga
|
|
±1
|
|
%
|
Ninguna carga a carga plena; entrada nominal
|
|
Límite actual
|
0,1
|
|
1,25
|
A
|
Voltaje de salida el 95% del nominal
|
|
Ondulación (RMS)
|
|
50
|
|
milivoltio
|
Entrada nominal; a carga plena; Ancho de banda de 20 megaciclos;
|
|
Ruido (de pico a pico)
|
|
150
|
|
milivoltio
|
|
Casquillo de la salida máxima.
|
|
|
1500
|
μF
|
Entrada nominal; a carga plena
|
|
Ajuste del voltaje de salida
|
|
|
±10
|
%
|
Entrada nominal; a carga plena; 25°C
|
Características de la reacción dinámica
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Cambie en corriente de salida
(di/dt= 0.1A/us)
|
|
|
720
|
milivoltio
|
el 50% al 75% hasta el 50% Iout máximo
|
|
Cambie en corriente de salida
(di/dt= 2.5A/us)
|
|
|
720
|
milivoltio
|
el 50% al 75% hasta el 50% Iout máximo
|
|
Tiempo de corrección
|
|
300
|
400
|
nosotros
|
Al nom del dentro 1% Vout.
|
|
Tiempo de abertura
|
|
|
50
|
ms
|
A carga plena; Nom del Vout=90%.
|
|
Tiempo de caída de la parada
|
|
|
20
|
ms
|
A carga plena; Nom del Vout=10%.
|
|
Overshoot del voltaje de salida
|
|
|
5
|
%
|
|
Características funcionales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Frecuencia de la transferencia
|
180
|
|
230
|
Kilociclo
|
Etapa de regla y etapa del aislamiento
|
|
Ajuste (Pin6)
|
Vea el ajuste del voltaje de la parte 3,2 (Pin6)
|
|
Ajuste del voltaje de salida
|
|
|
10
|
%
|
Ajuste para arriba, Pin del ajuste (-) a Vout.
|
|
|
|
10
|
%
|
Ajuste abajo, Pin del ajuste (+) a Vout.
|
|
Permita el control (CON./DESC.) (Pin2)
|
Vea la parte 3,2
|
|
Permita la corriente de fuente
|
|
|
10
|
mA
|
|
|
Permita (control encendido-apagado) la lógica positiva
|
1,0
|
|
15
|
VDC
|
En-Control, lógica alta o flotación
|
|
-0,5
|
|
0,3
|
VDC
|
Apagado-Control, lógica baja
|
|
Protección del cortocircuito
|
|
|
10
|
mΩ
|
Tipo: Modo del hipo, recuperación auto, resistencia del cortocircuito
|
Características del aislamiento
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
1.500
|
|
|
VDC
|
Entrada a la salida
|
|
1500
|
|
|
VDC
|
Entrada a la base
|
|
500
|
|
|
VDC
|
Salida a la base
|
|
Resistencia del aislamiento
|
100
|
|
|
MΩ
|
En 500VDC para probarlo cuando la presión atmosférica y la derecha es el 90%
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
-40
|
|
+100
|
℃
|
Temperatura extendida, baja del PWB
|
|
Temperatura de almacenamiento
|
-55
|
|
+125
|
℃
|
Ambiente
|
|
Humedad
|
20
|
|
90
|
%R.H.
|
Humedad relativa, sin condensación
|
Esquema mecánico
Notas:
1. Todos los pernos son 0,040" (1.02m m) diámetro
2. Tolerancias: x.xx ±0.02 adentro. (x.x ±0.5mm)
x.xxx ±0.010 adentro. (x.xx ±0.25mm)
Designaciones del Pin
|
Pin no.
|
Nombre
|
Función
|
|
1
|
Permita
|
La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
|
|
2
|
Vin (-)
|
Voltaje de entrada negativo
|
|
3
|
Vin (+)
|
Voltaje de entrada positivo
|
|
4
|
Vout (+)
|
Voltaje de salida positivo
|
|
5
|
Vout (-)
|
Voltaje de salida negativo
|
|
6
|
Ajuste
|
Ajuste del voltaje de salida. Deje el perno del AJUSTE abierto para el voltaje de salida nominal.
|
