Parque industrial de Gaoxin, nueva zona de Guangming, ciudad de Shenzhen, provincia de Guangdong, China | Angelwang66@126.com |
Lugar de origen: | China |
Nombre de la marca: | Enargy |
Número de modelo: | XD50-24DB18-POC |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | Negotiation |
Tiempo de entrega: | 1-8 semanas |
Condiciones de pago: | negociación |
Capacidad de la fuente: | 15000Pcs/week |
Alta luz: | Fuente de alimentación industrial,Fuente de alimentación aislada |
---|

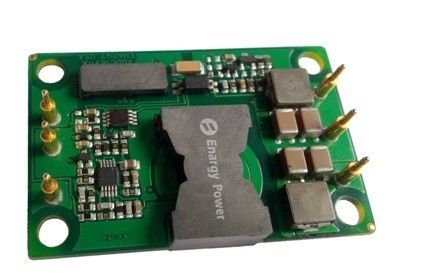

Salida industrial ±18V/1.4A XD50-24DB18-POC de la fuente de alimentación 50W
Características dominantes
De potencia de salida: 50W
Gama ancha de la entrada: 18-36VDC
Alta eficacia de conversión: El hasta 90%
Frecuencia de funcionamiento fija
Voltaje del aislamiento: 1500V
Permita el control (con./desc.)
Haga salir la protección de la sobretensión
Haga salir la protección de la sobrecarga
Protección del cortocircuito del modo del hipo
Protección de sobrecalentamiento
Cierre del debajo-voltaje de la entrada
Descripción del producto
El uso de estos de DC-DC módulos del convertidor avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura ambiente, salvo especificación de lo contrario.
Grados máximos absolutos
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje de entrada |
|
|
40 |
VDC |
Continuo, inoperativo |
|
|
38 |
VDC |
Continuo, actuando |
|
|
|
40 |
VDC |
Protección transitoria de funcionamiento,<100ms> |
|
Voltaje del aislamiento |
|
|
2000 |
VDC |
Entrada a la salida |
Temperatura de funcionamiento |
-40 |
|
100 |
℃ |
|
Temperatura de almacenamiento |
-55 |
|
115 |
℃ |
|
Permita – el voltaje de Vin |
-0,5 |
|
15 |
VDC |
|
Entre las características
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
gama de voltaje de entrada |
18 |
24 |
36 |
VDC |
Continuo |
Cierre del Debajo-Voltaje |
17,0 |
17,5 |
18,0 |
VDC |
Umbral de abertura |
16,0 |
16,5 |
17,0 |
VDC |
Vuelta - del umbral |
|
Corriente de entrada máxima |
|
3,2 |
|
A |
Entrada a carga plena, mínima |
Eficacia |
|
90 |
|
% |
|
Recomiende la capacitancia externa de la entrada |
|
100 |
|
uF |
ESR típico 0.1-0.2Ω |
Energía de entrada sin carga |
|
0,2 |
|
W |
|
Características de salida
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Gama del voltaje de salida |
+17,82 |
+18,00 |
+18,18 |
VDC |
|
|
-17,28 |
-18,00 |
-18,72 |
VDC |
|
||
Gama de la corriente de salida |
0,14 |
|
1,4 |
A |
+18V |
|
0,14 |
|
1,4 |
A |
- 18V |
||
Línea regulación |
+18V |
|
|
±1 |
% de Vout |
Línea baja a la alta línea; a carga plena |
- 18V |
|
|
±4 |
% de Vout |
||
Regulación de la carga |
+18V |
|
|
±1 |
% de Vout |
Carga mínima a carga plena; entrada nominal, |
- 18V |
|
|
±4 |
% de Vout |
||
Ondulación (RMS) |
+18V |
|
|
50 |
milivoltio |
Ancho de banda de 20 megaciclos. salida con el condensador electrolítico 10uF y el condensador de cerámica 0.1uF en la corriente por completo clasificada. |
- 18V |
50 |
|||||
Ruido (de pico a pico) |
+18V |
|
|
60 |
milivoltio |
|
- 18V |
60 |
|||||
Casquillo de la salida máxima. |
|
|
2200 |
μF |
±18V |
Características de la reacción dinámica
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Cambie en corriente de salida (di/dt= 0.1A/us) |
|
|
300 |
milivoltio |
el 25% los ~50%~25%, el 50% el ~75%~50% Iout1 |
Cambie en corriente de salida (di/dt= 0.1A/us) |
|
|
300 |
milivoltio |
el 25% los ~50%~25%, el 50% el ~75%~50% Iout2 |
Cambie en corriente de salida (di/dt= 0.5A/us) |
|
|
400 |
milivoltio |
el 25% los ~50%~25%, el 50% el ~75%~50% Iout1 |
Cambie en corriente de salida (di/dt=0.5A/us) |
|
|
400 |
milivoltio |
el 25% los ~50%~25%, el 50% el ~75%~50% Iout2 |
Tiempo de corrección |
|
|
300 |
nosotros |
Al nom del dentro 1% Vout. |
Tiempo de abertura |
|
|
15 |
ms |
A carga plena; Nom del Vout=90%, ±18V |
Tiempo de caída de la parada |
0,2 |
|
|
ms |
A carga plena; Nom del Vout=10%, ±18V |
Overshoot del voltaje de salida |
|
|
5 |
%Vout |
±18V |
Características funcionales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Frecuencia de la transferencia |
180 |
200 |
230 |
Kilociclo |
Etapa de regla y etapa del aislamiento |
Permita la corriente de fuente |
|
|
1 |
mA |
|
Permita (control encendido-apagado) la lógica positiva |
1,0 |
|
14,0 |
VDC |
En-Control, lógica alta o flotación |
-0,5 |
|
0,3 |
VDC |
Apagado-Control, lógica baja |
Características de las protecciones
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Protección de la sobretensión |
|
120 |
|
%Vout1 |
Tipo: Modo del Voltaje-Límite Carga mínima en el voltaje de entrada clasificado |
|
120 |
|
%Vout2 |
||
Protección de la sobrecarga |
|
120 |
|
%Iout1 |
Tipo: Actual-Modo, en el voltaje de entrada clasificado, pulso por el umbral actual del límite del pulso, carga de %Rated. |
|
120 |
|
%Iout2 |
||
Protección del cortocircuito |
|
|
65 |
mΩ |
Tipo: Modo del hipo, enganche no-, Auto-Recuperación; Resistencia del cortocircuito |
|
|
65 |
mΩ |
||
Protección de sobrecalentamiento |
|
125 |
|
℃ |
Tipo: No-Enganche, Auto-Recuperación; Umbral, temperatura del PWB |
|
25 |
|
℃ |
Histéresis |
Características del aislamiento
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje del aislamiento |
1500 |
|
|
VDC |
Entrada a la salida |
Resistencia del aislamiento |
100 |
|
|
MΩ |
En 500VDC para probarlo cuando la presión atmosférica y la derecha es el 90% |
Capacitancia del aislamiento |
|
1000 |
|
PF |
|
Características generales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Peso |
|
25 |
|
g |
|
MTBF (calculado) |
|
1 |
|
MHrs |
carga del 80%, 40℃ TA |
Características ambientales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamiento |
-55 |
|
+100 |
℃ |
Temperatura extendida, baja del PWB |
Temperatura de almacenamiento |
-55 |
|
+125 |
℃ |
Ambiente |
Coeficiente de temperatura |
|
|
±0.02 |
%/℃ |
|
Humedad |
|
|
95 |
%R.H. |
Humedad relativa, sin condensación |
Conformidad de los estándares
Parámetro |
Notas |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Prueba de la llama de la aguja (IEC 695-2-2) |
|
IEC 61000-4-2 |
|
Esquema mecánico
Designaciones del Pin
Pin no. |
Nombre |
Función |
1 |
Permita |
La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta. |
2 |
Vin (-) |
Voltaje de entrada negativo |
3 |
Vin (+) |
Voltaje de entrada positivo |
4 |
Vout (+) |
Voltaje de salida positivo |
5 |
COM |
COM |
6 |
Vout (-) |
Voltaje de salida negativo |
