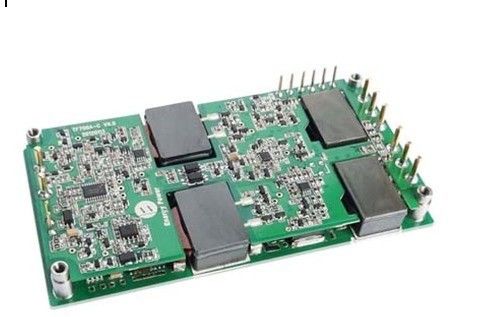

Salida industrial 28V/25A TF700-48S28-NOC de la fuente de alimentación 700W
Características dominantes
De potencia de salida: 700W
Gama ancha de la entrada: 36-72VDC
Alta eficacia de conversión: El hasta 93%
Línea regulación hasta el ±1%
Regulación de la carga hasta el ±1%
Frecuencia de funcionamiento fija
Voltaje del aislamiento: 1,500V
Permita el control (con./desc.)
Haga salir la protección de la sobrecarga
Haga salir la protección de la sobretensión
Protección del cortocircuito del modo del hipo
Protección de sobrecalentamiento
Cierre del debajo-voltaje de la entrada
Grado llama-retrasado UL94V-0
Descripción del producto
El uso de estos de DC-DC módulos del convertidor avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
·Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura del embase, salvo especificación de lo contrario. Todas las temperaturas refieren a la temperatura de funcionamiento en el centro del embase.
Características de la entrada
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama de voltaje de entrada
|
36
|
48
|
72
|
VDC
|
Continuo
|
|
Corriente de entrada máxima
|
|
|
24
|
A
|
Entrada a carga plena, mínima
|
|
Corriente de entrada espera
|
|
|
0,2
|
A
|
Ninguna carga
|
|
Eficacia
|
92
|
|
|
%
|
|
|
Recomiende la capacitancia externa de la entrada
|
470
|
|
|
uF
|
ESR 0.1-0.2R
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama del voltaje de salida
|
27,72
|
28,00
|
28,28
|
VDC
|
|
|
Gama de la corriente de salida
|
0
|
|
25
|
A
|
|
|
Línea regulación
|
|
|
±1
|
%
|
Vin=36~72V, Io=0~23A
|
|
Regulación de la carga
|
|
|
±1
|
%
|
Vin=36~72V, Io=0~23A
|
|
Voltaje de salida total
|
|
|
±1
|
%
|
Vin=36~72V, Io=0~23A
|
|
Ruido (de pico a pico)
|
|
120
|
250
|
milivoltio
|
Ancho de banda de 20 megaciclos. salida con el condensador electrolítico 10uF y el condensador de cerámica 0.1uF en la corriente por completo clasificada.
|
|
Casquillo de la salida máxima.
|
1000
|
3300
|
6000
|
μF
|
2000uF recomiendan cuando Ta≤-5℃
|
|
Ajuste del voltaje de salida
|
22
|
|
32
|
VDC
|
Entrada nominal; a carga plena; 25°C
|
Características de la reacción dinámica
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Cambie en corriente de salida
(di/dt= 0.1A/us)
|
|
|
850
|
milivoltio
|
di/dt=0.1A/us, Io=25%-50%-25%Ioutmax o el 50% al 75% hasta el 50% Iout máximo
|
|
Tiempo de corrección
|
|
400
|
|
nosotros
|
Al nom del dentro 1% Vout.
|
|
Overshoot del voltaje de salida
|
|
|
5
|
%
|
|
Características funcionales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Frecuencia de la transferencia
|
240
|
255
|
270
|
Kilociclo
|
|
|
Ajuste del voltaje de salida
|
|
|
32
|
VDC
|
Ajuste para arriba, Pin del ajuste (+) a Vout.
|
|
22
|
|
|
VDC
|
Ajuste abajo, Pin del ajuste (-) a Vout.
|
|
Permita la corriente de fuente
|
|
|
5
|
mA
|
|
|
Permita (control encendido-apagado) la lógica positiva
|
3,5
|
|
15
|
VDC
|
En-Control, lógica alta o flotación
|
|
-0,3
|
|
1,5
|
VDC
|
Apagado-Control, lógica baja
|
|
Fuente de potencia auxiliar
|
8
|
|
15
|
VDC
|
Fuente continua current≤25mA
|
|
Detección de trabajo de la situación
(IOG)
|
|
|
|
|
De baja impedancia cuando el módulo es impedancia aceptable, alta cuando el módulo falló
|
|
Cierre del Debajo-Voltaje
|
32,0
|
|
35,9
|
VDC
|
Umbral de abertura
|
|
31,0
|
|
35,0
|
VDC
|
Vuelta - del umbral
|
|
Protección de la sobrecarga
|
110
|
125
|
150
|
%
|
Actual-Modo, pulso por el umbral actual del límite del pulso, (carga de %Rated)
|
|
Sobretensión de la salida
protección
|
33
|
|
36
|
VDC
|
Modo del hipo, recuperación auto
|
|
Protección de sobrecalentamiento
|
100
|
105
|
110
|
℃
|
Auto-Recuperación, temperatura de Basepalte
|
|
|
10
|
|
℃
|
Histéresis
|
Características del aislamiento
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
1500
|
|
|
VDC
|
Entrada a la salida, salida current≤1mA
|
|
1000
|
|
|
VDC
|
Entrada al embase, salida current≤1mA
|
|
500
|
|
|
VDC
|
Salida al embase, salida current≤1mA
|
|
Resistencia del aislamiento
|
10
|
|
|
MΩ
|
En 500VDC para probarlo cuando la presión atmosférica y la derecha es el 90%
|
|
Capacitancia del aislamiento
|
|
1000
|
|
PF
|
|
Características generales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Peso
|
|
|
200
|
g
|
|
|
MTBF
|
250.000
|
|
|
Horas
|
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
-40
|
|
85
|
℃
|
Temperatura extendida, baja del palte
|
|
Temperatura de almacenamiento
|
-55
|
|
115
|
℃
|
Ambiente
|
|
Humedad
|
20
|
|
90
|
%R.H.
|
|
Esquema mecánico
Designaciones del Pin
|
Pin no.
|
Nombre
|
Función
|
|
1
|
Vin (-)
|
Voltaje de entrada negativo
|
|
2
|
Vin (+)
|
Voltaje de entrada positivo
|
|
3
|
CON./DESC.
|
La negativa permite control
|
|
4
|
ON/OFF+
|
El positivo permite control
|
|
5
|
Vout+
|
Voltaje de salida positivo
|
|
6
|
Vout-
|
Voltaje de salida negativo
|
|
7
|
S
|
Sentido remoto negativo. El SENTIDO (-) debe conectar con Vout (-)
|
|
8
|
S+
|
Sentido remoto positivo. El SENTIDO (+) debe conectar con Vout (+)
|
|
9
|
AJUSTE
|
Ajuste del voltaje de salida. Deje el perno del AJUSTE abierto para el voltaje de salida nominal.
|
|
10
|
PC
|
Distribución actual
|
|
11
|
IOG
|
Detección de trabajo de la situación
|
|
12
|
AUX.
|
Fuente de potencia auxiliar
|
