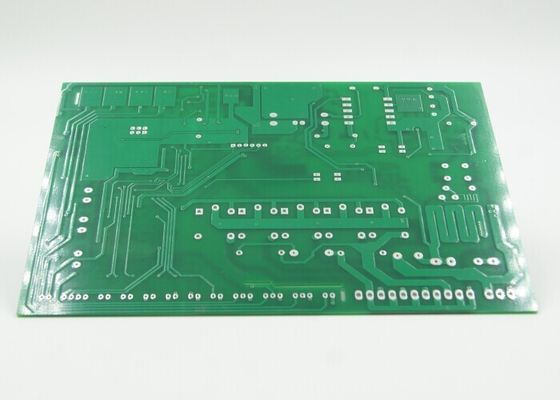

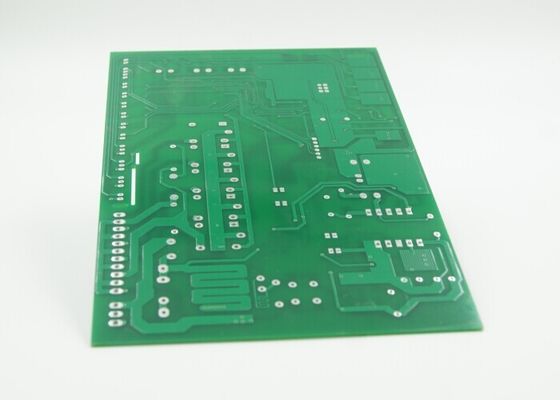

El cobre de la capa doble imprimió a la placa de circuito para la batería/la unidad de abastecimiento de la corriente eléctrica

El cobre de la capa doble imprimió a la placa de circuito para la batería/la unidad de abastecimiento de la corriente eléctrica

Información general pesada del PWB del cobre

El tablero de cobre pesado no tiene un sistema de la definición por IPC. Según industria del PWB, sin embargo, la gente utiliza generalmente este nombre para identificar a una placa de circuito impresa con los conductores de cobre 3 oz/ft2 - 10 oz/ft2 en capas internas y/o externas. Y el PWB pesado extremo del cobre refiere a 20 oz/ft2 a la placa de circuito impresa 200 oz/ft2

Cobre pesado usado para diversos productos pero no limitado normalmente a: distribución de poder más elevado, disipación de calor, transformadores planares, convertidores de poder, y así sucesivamente

Guía del diseño para el PWB pesado del cobre

La anchura del conductor/la tolerancia típicas del espaciamiento/del grueso es +/--20%, aunque una tolerancia más apretada sea realizable.

La anchura y el grueso mínimos de un conductor pesado del PWB del cobre se determina sobre todo en base de la capacidad de carga actual requerida y de la subida permitida máxima de la temperatura del conductor.

Un rastro de la placa de circuito, dependiendo de su proceso del tamaño y de fabricación, puede no ser rectangular en forma. Los conductores de cobre pesados pueden añadir perceptiblemente al grueso total del tablero.

El añadido (galjanoplastia) procesado se prefiere a los procesos ques se tiene que sustraer (de la aguafuerte) pero es más costoso).

Capacidad del PWB pesado del cobre

Materia prima: FR4/Aluminum

Grueso de cobre: 4 OZ~6OZ

Esquema: Encaminamiento, perforando, V-Corte

Soldermask: Blanco/negro/azul/verde/aceite rojo

Acabamiento superficial: Oro de la inmersión, HASL, OSP
