Parque industrial de Gaoxin, nueva zona de Guangming, ciudad de Shenzhen, provincia de Guangdong, China | Angelwang66@126.com |
Lugar de origen: | Shenzhen, China |
Nombre de la marca: | AGILECIRCUIT |
Certificación: | ISO9001,UL, RoHs, TS16949 |
Número de modelo: | aluminiumpcbboard9012 |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | Quote by Gerber |
Detalles de empaquetado: | Vacío y cartón externo |
Tiempo de entrega: | 1 semana - 2 semanas |
Condiciones de pago: | TT, unión del oeste, Paypal, MoneyGram, RED |
Términos comerciales:: | EX-WORK, DDU A LA PUERTA, FOC |
Alta luz: | aluminio placa PCB,PWB revestido de aluminio |
---|

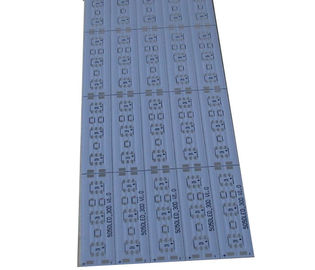

Circuito impreso del PWB de 1 capa del tablero de la base de aluminio del metal para la fuente de alimentación
Nombre de producto: |
Circuitos impresos de aluminio de la base del metal del tablero del PWB |
Material: |
Aluminio 5052 |
Cuenta de la capa: |
1 capa |
Grueso del tablero: |
1.5m m |
Grueso de cobre: |
1oz |
Final superficial: |
Oro de la inmersión |
Tamaño del tablero: |
300mmx55m m |
Usos: |
Dispositivos de la fuente de alimentación |
Descripción:
El tablero de aluminio del PWB (también PWB del aluminio, PWB del al, PWB de aluminio de la base, PWB basado aluminio, circuitos impresos de la base del metal…) es una lamina revestida de cobre con base metálica única, él está con buena conductividad termal, el aislamiento eléctrico y propiedades del proceso mecánico. Los circuitos impresos de aluminio del tablero del PWB son el mejor funcionamiento y las soluciones de enfriamiento más baratas.
Ventaja de aluminio del tablero del PWB:
1. Disipación del calor sin usar los disipadores de calor adicionales.
2. Mecánicamente rígido, aumentando la fuerza física de la asamblea
3. Reduce el efecto de la tensión termal sobre todos los componentes, vida cada vez mayor y durabilidad
4. Conducción termal mejorada que lleva a la flexibilidad en la disposición del componente y de seguimiento permitiendo a dimensiones del PWB ser reducido.
5. Reduce las temperaturas de funcionamiento componentes, mejorando confiabilidad.
6. El substrato de aluminio se puede perforar/trabajar a máquina y encaminar, ayudando al montaje del PWB
Uso:
Audio y equipo de vídeo: Amplificador de la entrada-salida, amplificadores equilibrados, amplificadores audios, preamplificador, amplificador de potencia, equipo electrónico de la comunicación: amplificador de alta frecuencia, amplificador del filtro, circuito del transmisor, dispositivos móviles, reproductor Mp3, Tablet PC, electrónica usable, seguridad y seguridad auto, equipo automotriz, comunicaciones y establecimiento de una red, periférico de ordenador, subsistemas del ordenador, ordenadores, fuentes de alimentación industriales, luces LED, equipo de audio, electrónica, electrónica, fotografía, televisión, hardware y DIY, edificio, LED y iluminación económica de energía, tecnologías solares, del viento y de la hidroelectricidad, dispositivos de cocina, equipo de audio, automóviles y motocicletas, neumáticos de la TV, herramientas de diagnóstico, reproductor de DVD del coche, sistema de iluminación auto, navegación y GPS, ordenador, ordenadores portátiles, memorias USB del USB, teclados de las CPU, monitores LCD de las motocicletas, Equipo de ofimática de los routeres de las mesas, impulsión del motor y así sucesivamente.
Especificación:
Tamaño máximo del tablero |
23" x28” |
Grueso del tablero |
0.4-4.0m m |
Anchura mínima del conductor |
0.10m m |
Espacio mínimo del conductor |
0.10m m |
Tamaño mínimo del agujero |
0.20m m |
Grueso de pared de PTH |
>0.025m m |
Tolerancia del diámetro de agujero de PTH |
±0.05mm |
No tolerancia del diámetro de agujero de PTH |
±0.05mm |
Desviación de la posición del agujero |
±0.076mm |
Anchura de la capa Min.Bridge de Soldemask |
5mil |
Película Min.Thickness de Soldemask |
10mil |
Resistencia de aislamiento |
1012Ωnormales |
Fuerza adhesiva |
1.4N/m m |
Abrasión de Soldemask |
>5H |
Prueba de Soldexability |
260℃20 en segundo lugar |
voltaje de la E-prueba |
50-250V |
Permitivity |
ε=2.1~10.0 |
Resistencia del volumen |
1014Ω-m, ASTMD257, IEC60093 |
Sobre el circuito ágil
Basado en China, el circuito ágil es se especializa en los circuitos impresos que fabrican con el costo de alta calidad y bajo por los prototipos y el bajo volumen. Nuestra gama de productos incluye los circuitos impresos rígidos FR4, el aluminio del PWB, los circuitos impresos de cobre y el montaje del PWB que se utilizan extensivamente en comunicaciones, red, control industrial, aplicaciones informáticas, campos nacionales de la defensa, aeroespaciales y médicos.
Persona de Contacto: Miss. Angel
Teléfono: 1598940345
Fax: 86-755-3697544
