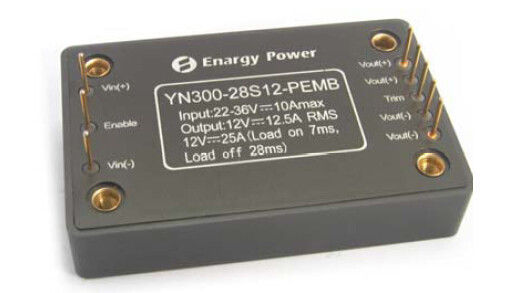

salida 12V YN300-28S12-PEMB del convertidor de 300W DC-DC

Salida 12V YN300-28S12-PEMB de los convertidores 300W de DC-DC

Características dominantes

De potencia de salida: 150W RMS, 300W de pico a pico

Gama ancha de la entrada: 22-36Vdc

Alta eficacia de conversión: El hasta 91%

Línea regulación hasta el ±1.0%

Regulación de la carga hasta el ±1.0%

Frecuencia de funcionamiento fija

Voltaje del aislamiento: 1500V

Permita el control (CON./DESC.)

Haga salir la protección de la sobrecarga

Protección del cortocircuito del modo del hipo

Protección de sobrecalentamiento

Cierre del debajo-voltaje de la entrada

Paquete: Marco abierto

Ladrillo cuarto: los 2.32×1.49×0.45in

59×38×11.5m m

Descripción del producto

Poder avanzado del uso de estos de DC-DC módulos del convertidor

proceso, control y tecnologías de envasado para proporcionar

la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y

de un componente maduro del poder. Abrazadera activa de alta frecuencia

la transferencia provee de densidad de poder más elevado de poco ruido y

eficacia alta.

1. Características eléctricas

Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura del embase, salvo especificación de lo contrario. Todas las temperaturas refieren a la temperatura de funcionamiento en el centro del embase. Toda la prueba de los datos en Ta=25oC exceptúa la definición especial.

1,1 Grados máximos absolutos

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje de entrada			45	VDC	Continuo, inoperativo
			40	VDC	Continuo, actuando
			45	VDC	Protección transitoria de funcionamiento,<100ms>
Voltaje del aislamiento			2000	VDC	Entrada a la salida
Temperatura de funcionamiento	-55		100	℃
Temperatura de almacenamiento	-65		115	℃
Permita al voltaje de Vin-	-0,5		10	VDC

1,2 Entre las características

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama de voltaje de entrada	22	28	36	VDC	Continuo
Cierre del Debajo-Voltaje		21	21,9	VDC	Umbral de abertura
	19,5	20,5		VDC	Umbral de la Vuelta-apagado
Corriente de entrada máxima			10	A	Load=150W RMS; entrada 22Vdc
Eficacia		90		%	Cuadros 1-2
Corriente de entrada discapacitada		10		mA	Permita el punto bajo del perno
Recomiende la entrada externa Capacitancia		100		μF	ESR típico ≤0.1-0.2W

1,3 Características de salida

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama del voltaje de salida	11,88	12,00	12,12	VDC	Entrada nominal; load=1A; 25℃
Gama de la corriente de salida	1	12,5	25,0	A	Carga dinámica; Carga encendido Time=7mS/25A; Carga apagado Time=28mS/1A entrada 22Vdc-36Vdc,
Gama de la corriente de salida	1		12,5	A	RMS;
Línea regulación		0,5	±1.0	%	Línea baja a la alta línea; a carga plena
Regulación de la carga		0,5	±1.0	%	Ninguna carga a carga plena; entrada nominal
Regulación de temperatura		±0.005	±0.02	%/°C	Sobre la gama de temperaturas de funcionamiento
Corriente del cortocircuito	1		26	A	Voltaje de salida <800 mV="">
Ondulación (RMS)		120		milivoltio	Entrada nominal; a carga plena; 20 megaciclos ancho de banda; Cuadro 7
Ruido (de pico a pico)		240		milivoltio
Casquillo de la salida máxima.			5000	μF	Entrada nominal; load=1A

1,4 Características de la reacción dinámica

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Cambie en corriente de salida (di/dt= 0.1A/μs)		430		milivoltio	el 50% al 75% hasta el 50% Iout máximo; Cuadro 5
Cambie en corriente de salida (di/dt= 2.5A/μs)		450		milivoltio	el 50% al 75% hasta el 50% Iout máximo; Cuadro 6
Tiempo de corrección		300		μS	Al nom del dentro 1% Vout.
Tiempo de abertura		25		ms	A carga plena; Nom del Vout=90%. Cuadro 3
Tiempo de caída de la parada		5		ms	A carga plena; Nom del Vout=10%. Cuadro 4

1,5 Características funcionales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Frecuencia de la transferencia	270	300	330	Kilociclo	Etapa de regla y etapa del aislamiento
Permita el control (CON./DESC.) (Pin2)					Vea la parte 7,1
Permita el voltaje Permita la corriente de fuente			10	VDC	Permita la flotación del perno
			0,5	mA
Permita (control ENCENDIDO-APAGADO) Lógica positiva	3,5		10	VDC	En-Control, lógica alta o flotación
	-0,5		0,5	VDC	Apagado-Control, lógica baja
Protección del cortocircuito			65	mΩ	Tipo: Modo del hipo, No-Trabando, Auto-Recuperación, umbral, cortocircuito Resistencia
De sobrecalentamiento Protección		105		℃	Tipo: No-Enganche, Auto-Recuperación; Umbral, temperatura del PWB
		15		℃	Histéresis

1,6 Características del aislamiento

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje del aislamiento	1500			VDC	Entrada a la salida
	1500			VDC	Entrada a la base
	500			VDC	Salida a la base
Resistencia del aislamiento	100			MΩ	En 500Vdc para probarlo cuando es atmosférico la presión y la derecha es el 90%
Capacitancia del aislamiento		1000		PF

2. Características generales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		2.4(75)		(G) de la onza	Marco abierto
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

3. Características ambientales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamiento	-55		+100	℃	Temperatura extendida, baja de la corteza
Temperatura de almacenamiento	-65		+115	℃	Ambiente
Coeficiente de temperatura			±0.02	%/℃
Humedad	20		95	%R.H.	Humedad relativa, sin condensación

4. Conformidad de los estándares

Parámetro	Notas
UL/cUL60950
EN60950
GB4943
Prueba de la llama de la aguja (IEC 695-2-2)	Pruebe en la asamblea entera; tablero y componentes plásticos UL94V-0 obedientes
IEC 61000-4-2

5. Especificación de la calificación

Parámetro	Notas
Vibración	10-55Hz barrido, 1 Min./barrido, 120 barridos para el eje 3
Choque mecánico	minuto 100g, 2 descensos en x y eje de y, 1 descenso en eje de z
Frío (en funcionamiento)	Anuncio IEC60068-2-1
Calor húmedo	IEC60068-2-67 CY
Ciclo de la temperatura	-40°C a 100°C, rampa 15°C/min., 500 ciclos
Poder/ciclo termal	Vin = minuto a máximo, a carga plena, 100 ciclos
Marginalidad del diseño	Tmin-10°C a Tmax+10°C, 5°C camina, Vin = minuto a máximo, carga 0-105%
Marginalidad del diseño	el 95% valoraron Vin y la carga, unidades en reducir la capacidad normal del punto, 1000 horas
Marginalidad del diseño	IEC60068-2-20

6. Onda y curvas típicas

Cuadro 1: Eficacia en el voltaje de salida nominal contra carga
corriente para el mínimo, el nominal, y el voltaje de entrada máximo
en 25°C.

Cuadro 2: Disipación de poder en el voltaje de salida nominal contra.
corriente de la carga para el mínimo, el nominal, y la entrada máxima
voltaje en 25°C.

Cuadro 3: Transeúnte de abertura en a carga plena (carga resistente) (100
ms/div). Voltaje de entrada pre-aplicado.
Ch 1: Vout (10V/div). Ch 2: Entrada CON./DESC. (2V/div)

Cuadro 4: Tiempo de caída de la parada en a carga plena (40 ms/div).
Ch 1: Vout (10V/div). Ch 2: Entrada CON./DESC. (2V/div).

Cuadro 5: Respuesta del voltaje de salida al paso-cambio en carga
actual (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Carga
casquillo: 10μF, condensador de tantalio del ESR del mΩ ≤100 and0. 1μF
condensador de cerámica. Ch 1: Vout (200mV/div).

Cuadro 6: Respuesta del voltaje de salida al paso-cambio en carga
corriente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Carga
casquillo: condensador de tantalio del ESR del mΩ 10μF, ≤100 y 0.1μF
casquillo de cerámica. Ch 1: Vout (200mV/div).

Cuadro 7: Ondulación del voltaje de salida en el voltaje de entrada nominal y
corriente de la carga clasificada (100mV/div). Capacitancia de la carga: 0.1μF
condensador de cerámica y condensador de tantalio 10μF. Ancho de banda:
20 megaciclos.

7. Especificaciones de la función

7,1 Permita el control (CON./DESC.) (Pin 2)
El perno de la permisión permite que el módulo de poder sea cambiado por intervalos electrónicamente. La función (CON./DESC.) de la permisión
es útil para conservar poder de batería, para el uso pulsado del poder o para el poder para arriba la secuencia.
El perno de la permisión se refiere - al Vin. Se levanta internamente, así que no se requiere ninguna fuente externa del voltaje.
abra el colector (o abra el dren) que el interruptor se recomienda para el control del perno de la permisión.
Al usar el perno de la permisión, asegúrese de que la referencia es realmente - el perno de Vin, no delante de la EMI que filtra o
remotamente de la unidad. Ópticamente el acoplamiento de la señal de control y la localización del acoplador opto directamente en el módulo lo van a hacer
evite ninguno de estos problemas. Si el perno de la permisión no se utiliza, puede ser dejado la flotación (lógica positiva) o ser conectado con - el Vin
perno (lógica negativa). Figure los detalles de A cinco circuitos posibles para conducir el perno CON./DESC. La figura B es una mirada detallada del conjunto de circuitos CON./DESC. interno.

Figure A: Diversos circuitos para conducir el perno CON./DESC.

Figura B: Conjunto de circuitos CON./DESC. interno del perno.

7,2 Teledetección (pernos 7 y 5)

La teledetección permite que el convertidor detecte la salida
voltaje directamente actualmente carga y así automáticamente
compensa las pérdidas de la distribución y del contacto del conductor de la carga
(Figura C). Hay una ventaja del sentido para cada terminal de salida,
+Sense señalado y - sentido. Estas ventajas llevan muy bajo
corriente comparada con las ventajas de la carga. Internamente un resistor está
conectado entre el terminal del sentido y el terminal de salida de poder.
Si el sentido remoto no se utiliza, el sentido lleva necesidades de ser
puesto en cortocircuito a su salida respectiva lleva (la figura D).

El cuidado tiene que ser tomado al hacer conexiones de la salida. Si
los terminales de salida deben desconectar antes de las líneas de sentido,
la corriente a carga plena fluirá abajo de las líneas de sentido y
dañe los resistores de detección internos. Esté seguro de accionar siempre
abajo del convertidor antes de hacer cualesquiera conexiones de la salida.
El voltaje máximo de la remuneración para la línea descenso está encima de to0.5V.

Figura C: Conexión remota del sentido.

Figura D: El sentido remoto no se utiliza.

7,3 Características de protección

·Cierre del Debajo-Voltaje de la entrada: El convertidor se diseña para apagar cuando el voltaje de entrada es demasiado bajo, ayudando evita
un problema de la inestabilidad del sistema de entrada, el conjunto de circuitos del cierre es un comparador con la histéresis de DC. Cuando es el voltaje de entrada
levantamiento, debe exceder el valor de umbral de abertura típico del voltaje (enumerado en la página de la especificación) antes del convertidor
se girará. Una vez que el convertidor está prendido, el voltaje de entrada debe bajar debajo del valor de umbral típico del voltaje de la Vuelta-apagado
antes del convertidor apagará.

·Límite de la corriente de salida: El límite actual máximo sigue siendo constante como los descensos del voltaje de salida. Sin embargo, una vez que
la impedancia del cortocircuito a través de la salida es bastante pequeña hacer el descenso del voltaje de salida debajo de la salida especificada
Voltaje del cierre del Actual-Límite de DC, el convertidor en estado indefinido de la protección del cortocircuito del modo del hipo hasta
se quita la condición del cortocircuito. Esto previene la calefacción excesiva del convertidor o del tablero de carga.
·Cierre de sobrecalentamiento: Un sensor de temperatura en el convertidor detecta la temperatura media del módulo.
El circuito termal del cierre se diseña para dar vuelta al convertidor de cuando la temperatura en la ubicación detectada alcanza
el valor de sobrecalentamiento del cierre. Permitirá que el convertidor se gire otra vez cuando la temperatura del detectado
las caídas de la ubicación por la cantidad del cierre de sobrecalentamiento recomienzan valor de la histéresis.

8. Consideración típica del uso y del diseño

8,1 Filtración de la entrada

Los convertidores de DC-DC, por naturaleza, generan niveles significativos de
ruidos conducidos e irradiados. Los ruidos conducidos incluidos
ruidos comunes del modo y del modo del diferencial. El modo común
el ruido se relaciona directamente con la capacitancia parásita eficaz en medio
el módulo de poder entró los conductores y la tierra del chasis.
el ruido diferenciado del modo está a través de los conductores de la entrada. Es
recomendó tener cierto nivel de supresión de la EMI al poder
módulo.
El ruido conducido en las líneas eléctricas de la entrada puede ocurrir como cualquiera
corrientes del ruido del diferencial o del común-modo. El estándar requerido
para las emisiones conducidas es EN55022 la clase A (FCC Part15). (SeeFigure H).

Figura H: Filtración de la entrada.

9. Método de prueba

9,1 Ondulación de la salida y prueba del ruido

La ondulación de la salida se compone de puntos de ruido de la ondulación de la frecuencia fundamental y de la transferencia el de alta frecuencia. La ondulación de la frecuencia de Thefundamental que cambia (o la ondulación básica) está en el 100KHz a la gama 1MHz; la transferencia de alta frecuencia
el punto de ruido (o el ruido de la transferencia) está en los 10 megaciclos a la gama 50MHz. El ruido de la transferencia se especifica normalmente con 20
Ancho de banda del megaciclo para incluir todos los armónicos significativos para los puntos de ruido.
La manera más fácil de medir la ondulación y el ruido de la salida es utilizar una extremidad de la punta de prueba del osciloscopio y un anillo de la tierra presionados
directamente contra el convertidor de poder haga salir los pernos, como se muestra abajo. Esto hace la conexión posible más corta a través
los terminales de salida. El clip de tierra de la punta de prueba del osciloscopio se debe nunca utilizar en la medida de la ondulación y de ruido.
el clip de tierra no sólo actuará como una antena y recogida la energía de alta frecuencia irradiada, pero introducirá
ruido del común-modo a la medida también.
La disposición de prueba estándar para las medidas de la ondulación y de ruido se muestra en el cuadro I. Un zócalo de la punta de prueba (Tektronix, P.N.
131.0258-00) se utiliza para que las medidas eliminen la recogida del ruido asociada al clip de tierra largo de las puntas de prueba del alcance.

Cuadro I: Medios de la prueba del estándar de la ondulación y de ruido.

10. Información física

10,1 Esquema mecánico

Notas:
1. Todos los pernos, (0.80m m) diámetro (8.0m m). hombros del pilar.
2. Tolerancias: x.xx ±0.25mm. (x.x ±0.5mm)
