La potencia militar suministra 12 voltios

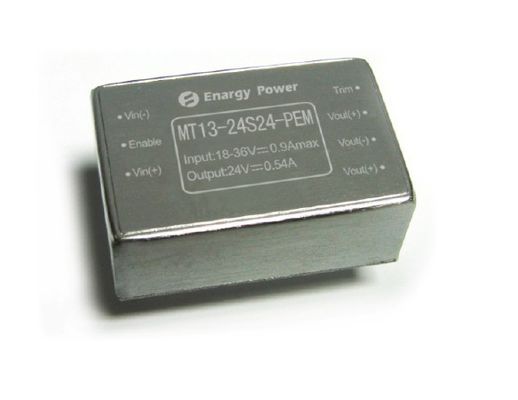

Salida 24V MT13-24S24-PEM de los convertidores 13W de DC-DC

Características dominantes

De potencia de salida: 13W

Gama ancha de la entrada: 18-36Vdc

Alta eficacia de conversión: el 89%

Línea regulación hasta el ±0.2%

Regulación de la carga hasta el ±1.0%

Voltaje del aislamiento: 1,500V

Permita el control (CON./DESC.)

Haga salir la protección de la sobreintensidad de corriente

Protección del cortocircuito del modo del hipo

Protección de sobrecalentamiento

Cierre del debajo-voltaje de la entrada

Ajuste -5~+ del voltaje de salida 10% Vout

Descripción del producto

El uso de estos de DC-DC módulos del convertidor avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia activa de alta frecuencia de la abrazadera provee de densidad de poder más elevado eficacia de poco ruido y alta.

1. Características eléctricas

1,1 Grados máximos absolutos

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje de entrada			45	VDC	Continuo, inoperativo
			36	VDC	Continuo, actuando
			45	VDC	Protección transitoria de funcionamiento,<100ms>
Voltaje del aislamiento			1500	VDC	Entrada a la salida
Temperatura de funcionamiento	-55		100	℃	Debido a temperatura del PWB
Temperatura de almacenamiento	-65		125	℃
Permita al voltaje de Vin-	-0,5		10	VDC

1,2 Entre las características

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama de voltaje de entrada	18	24	36	VDC
Cierre del Debajo-Voltaje		17	17,4	VDC	Punto de relanzamiento
	16	16,3		VDC	Proteja el punto
Corriente de entrada máxima			0,9	A	Minuto de Vin de la entrada, salida a carga plena
Eficacia		88		%	Entrada clasificada; Carga clasificada
Disipación, espera		0,5		W	Ninguna carga

1,3 Características de salida

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Punto de ajuste del voltaje de salida	23,85	24,00	24,15	VDC	Entrada nominal. Ninguna carga
Gama del voltaje de salida	23,75	24,00	24,25	VDC
Gama de la corriente de salida	0		0,54	A
Línea regulación		±0.02	±0.50	%
Regulación de la carga		±0.50	±1.00	%
Límite actual	0,56	0,70		A	Voltaje de salida el 95% del nominal
Corriente del cortocircuito				A
Ondulación (RMS)		40		milivoltio	Entrada nominal; a carga plena; Ancho de banda de 20 megaciclos.
Ruido (de pico a pico)		80		milivoltio
Casquillo de la salida máxima			1000	μF

1,4 Características de la reacción dinámica

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Cambie en corriente de salida		200		milivoltio	el 50% al 75% hasta el 50% Iout máximo; (di/dt=0.1A/μs).
		200		milivoltio	el 50% al 75% hasta el 50% Iout máximo; (di/dt=0.25A/μs).
Tiempo de recuperación dinámico		220		µS
Tiempo de abertura		50		ms	A partir de vin a la subida del vout hasta el 90%
Overshoot de la Vuelta-apagado			5	%

1,5 Características funcionales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Frecuencia de la transferencia	180	200	250	Kilociclo
Ajuste del voltaje de salida			10	% de Vout	Ajuste para arriba
	5				Ajuste abajo
Permita el voltaje			0,5	mA
Permita el control (CON./DESC.) Lógica positiva	2,5		10	VDC	En-Control, lógica alta o flotación
	-0,5		1,5	VDC	Apagado-Control, lógica baja
Protección de la sobrecarga				%	Modo actual, Pulsecurrent (raredload 100%)
Protección del cortocircuito			100	mΩ	Modo del hipo, desde la recuperación
Protección de sobrecalentamiento		105		℃	Tipo: No-Enganche, Auto-Recuperación; Umbral, temperatura del PWB
		90		℃	Punto de relanzamiento

1,6 Características del aislamiento

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje del aislamiento	1500			VDC	Entrada a la salida
	1500			VDC	En a base
	500			VDC	Hacia fuera a la base
Resistencia del aislamiento	100			MΩ	En 500VDC para probarlo cuando el atmosphericpressure y la derecha es el 90%
Capacitancia del aislamiento		1000		PF

2. Características generales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		30		(G) de la onza
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

3. Características ambientales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamiento	-55		100	℃	Temperatura baja del PWB
Temperatura de almacenamiento	-65		125	℃	Temperatura ambiente
Coeficiente de temperatura			±0.02	%/℃
Humedad	20		95	%R.H.

4. Conformidad de los estándares

Parámetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Onda y curvas típicas

Cuadro 1: Eficacia en la corriente del voltaje de salida nominal vs.load para el mínimo, el nominal, y el voltaje del maximuminput en 25°C.

Cuadro 2: Eficacia en el poder clasificado nominal del voltaje de salida el and60% contra la tarifa de la circulación de aire para los airtemperatures ambiente de 25°C.

Cuadro 3: Temperatura del aire de potencia de salida máximo de las curvas que reduce la capacidad normal vs.ambient para los índices de la circulación de aire de 0 LFM through400 LFM con el aire que fluye del perno 3 para fijar 1 (voltaje del nominalinput).

Cuadro 4: Ondulación del voltaje de salida en la corriente del inputvoltage nominal y de la carga clasificada (20 mV/div). Loadcapacitance: condensador de cerámica 0.1μF y condensador 10μFtantalum. Ancho de banda: 20 megaciclos.

Cuadro 5: ℃ de la temperatura ambiente is25, la carga llevada por la carga (poder 13W), el mapa de la toma de imágenes térmica.

Cuadro 6: Transeúnte de abertura en a carga plena (resistiveload) (200 ms/div). Voltaje de entrada pre-aplicado. Ch1: Entrada CON./DESC. (2V/div); Ch2: Vout (5V/div)

Cuadro 7: Tiempo de caída de la parada en a carga plena (2ms/div). Ch1: Entrada CON./DESC. (2V/div); Ch2: Vout (5V/div)

Cuadro 8: Respuesta del voltaje de salida a la corriente del inload del paso-cambio (50%-75%-50% de Iout (máximo); dI/dt =0.1A/μs). Casquillo de la carga: 10μF, tantalumcapacitor del ESR de 100 mΩ y condensador de cerámica 1μF. Ch2: Vout (200mV/div)

Cuadro 9: Respuesta del voltaje de salida a la corriente del inload del paso-cambio (50%-75%-50% de Iout (máximo): dI/dt =0.25A/μs). Casquillo de la carga: 220μF, tantalumcapacitor de 30mΩ ESR y casquillo de cerámica 1μF. Ch2: Vout (200mV/div)

6. Información física

6,1 Esquema mecánico

Notas:

1. El resto de los pernos son diámetro de 0.6m m

2. Pin4 y Pin6 son conexión paralela. El usuario podría alcanzar la función Vout (+) si conecte cualquier orboth de dos pernos.

3. Tolerancias: x.xx±0.02 adentro. (x.x±0.5mm) .x.xxx±0.010 adentro. (x.xx±0.25mm)

6,2 Designaciones del Pin

Pin no.	Nombre	Función
1	Vin (-)	Voltaje de entrada negativo
2	Permita	La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
3	Vin (+)	Voltaje de entrada positivo
4	Vout (+)	Voltaje de salida positivo
5	Vout (-)	Voltaje de salida negativo
6	Vout (+)	Voltaje de salida positivo
7	Ajuste	Ajuste del voltaje de salida
