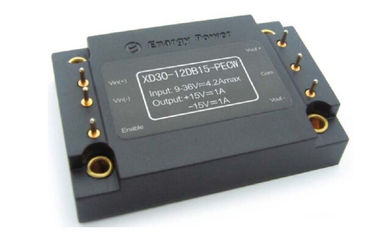

El convertidor 30W de la C.C. de la C.C. de la fuente de la potencia militar de la confiabilidad hizo salir 15 voltios XD30-12DB15-PECW

Salida 15V XD30-12DB15-PECW de los convertidores 30W de DC-DC

Características:

Gama ancha de la entrada: 9-36 V

De potencia de salida: 30W

Alta eficacia de conversión: el 90%

Línea regulación a: el ±1%

Regulación de la carga a: el ±1%

Cierre del debajo-voltaje de la entrada

Protección de la sobreintensidad de corriente de la salida

Protección del cortocircuito del modo del hipo

Protección de la sobretensión de la salida

Permita el control (con./desc.)

Voltaje del aislamiento: 1500Vdc

Descripción del producto:

Proceso del poder del uso de estos de DC-DC módulos del convertidor, control y tecnologías de envasado avanzados para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. Alto

la transferencia activa de la abrazadera de la frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.

Características eléctricas

1,1 Grados máximos absolutos

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje de entrada			80	VDC	Continuo, inoperativo
			40	VDC	Continuo, actuando
			80	VDC	Voltaje de impulso,<100ms>
Voltaje del aislamiento			2000	VDC	Entrada a la salida
Temperatura de funcionamiento	-55		100	℃	Debido a temperatura del PWB
Temperatura de almacenamiento	-65		115	℃
Permita - el voltaje de Vin	-2		10	VDC

1,2 Entre las características

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama de voltaje de entrada de funcionamiento	9	28	36	VDC
Comience la gama del voltaje	10	28	36	VDC
Entre el cierre del Debajo-Voltaje		8,5	8,9	VDC	Punto de relanzamiento
	7,5	8,0		VDC	Proteja el punto
Corriente de entrada máxima			4,2	A	Minuto de Vin, salida a carga plena
Eficacia		89		%	Entrada clasificada; carga clasificada
Disipación, espera				W	Ninguna carga

1,3 Características de salida

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Punto de ajuste del voltaje de salida	+14,85	+15,00	+15,15	VDC	+Vout	Voltaje de entrada clasificado; Pequeña carga
	-14,50	-15,00	-15,50	VDC	- Vout
Gama del voltaje de salida	+14,80	+15,00	+15,20	VDC	+Vout
	-14,40	-15,00	-15,60	VDC	- Vout
Gama de la corriente de salida	0,2		1,0	A	+Vout
	0,2		1,0	A	- Vout
Voltage Regulation			±1	%	+Vout
			±4	%	- Vout
Regulación de la carga			±1	%	+Vout
			±4	%	- Vout
Sobreintensidad de corriente de la salida protección		1,2		A	+Vout	el 90% del voltaje de la salida nominal
		1,2		A	- Vout
Corriente corta de Circui de la salida	0		5,0	A	+Vout
	0		5,0	A	- Vout
RMS		15		milivoltio	+Vout	Entrada nominal; a carga plena; 20MHz, ancho de banda
		15		milivoltio	- Vout
De pico a pico		70		milivoltio	+Vout
		70		milivoltio	- Vout
Carga capacitiva del máquina			1800	μF	+Vout
			1800	μF	- Vout

1,4 Características de la reacción dinámica

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Cambie en corriente de salida		400		milivoltio	+Vout	Cargue el change50%~75%~50% Ioutmax, di/dt= 0.1A/μS
		450			- Vout
		400		milivoltio	+Vout	Carga el change50%~75%~50% Ioutmax, di/dt= 0.5A/μS
		450			- Vout
Tiempo de recuperación dinámico			300	nosotros
		5		ms	A partir de vin a la subida del vout hasta el 90%
			5	%

1,5 Características funcionales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Frecuencia de la transferencia	180	200	230	Kilociclo
Permita la corriente del PIN			1	mA
Permita (CON./DESC.)	1		15	VDC	En-control, lógica alta o flotación
	-0,5		0,3	VDC	Apagado-control, lógica baja
Protección de la sobretensión	110		130	%	Pequeña carga
Protección de la sobrecarga	110			%	El modo actual, pulsa corriente (la carga clasificada del 100%)
Protección del cortocircuito			65	mΩ	Modo del hipo, desde la recuperación

1,6 Características del aislamiento

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje del aislamiento	1500			VDC	Entrada a la salida
	1500			VDC	En a base
	500			VDC	Hacia fuera a la base
Resistencia del aislamiento	100			MΩ	En 500VDC para probarlo cuando es atmosférico la presión y la derecha es el 90%
Capacitancia del aislamiento		1000		PF

Características generales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		50		g
MTBF	1			MHrs	TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

Características ambientales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamiento	-55		100	℃	Temperatura extendida, baja del PWB
Temperatura de almacenamiento	-65		115	℃	Ambiente
Coeficiente de temperatura			±0.02	%/℃
Humedad	20		95	%R.H.

Conformidad de los estándares

Parámetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. ONDA DEL TRABAJO

Cuadro 1: Eficacia en el voltaje de salida nominal contra carga
corriente para el mínimo, el nominal, y la entrada máxima
voltaje en 25°C.

Cuadro 2: Eficacia en el voltaje de salida nominal y el 60%
poder clasificado contra la tarifa de la circulación de aire para el aire ambiente
temperaturas de 25°C.

Cuadro 3: Curvas que reducen la capacidad normal de potencia de salida máximas contra.
temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM
con 400 LFM con el aire que fluye del perno 1 para fijar 3
(voltaje de entrada nominal).

Cuadro 4: Ondulación del voltaje de salida en el voltaje de entrada nominal
y corriente de la carga clasificada (20 mV/div). Capacitancia de la carga:
condensador de cerámica 0.1μF y condensador de tantalio 10μF.
Ancho de banda: 20 megaciclos.

Cuadro 5: Diagrama termal del convertidor en a carga plena
corriente (30W) con el aire 25°C que fluye al índice de
200 LFM. El aire está fluyendo a través del convertidor
del perno 3 para fijar 1 (voltaje de entrada nominal).

Cuadro 6: Diagrama termal del convertidor en a carga plena
corriente (30W) con el aire 25°C que fluye al índice de
200 LFM. El aire está fluyendo a través del convertidor
de entrada a la salida (voltaje de entrada nominal).

Cuadro 7: Transeúnte de abertura en a carga plena (carga resistente)
(10 ms/div). Voltaje de entrada pre-aplicado.
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: Entrada CON./DESC. (1V/div)

Cuadro 8: Tiempo de caída de la parada en a carga plena (10 ms/div).
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: Entrada CON./DESC. (1V/div)

Cuadro 9: Respuesta del voltaje de salida al paso-cambio adentro
corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt =
0.5A/μs). Casquillo de la carga: 10μF, tantalio del ESR de 100 mΩ
condensador y condensador de cerámica 0.1μF. Ch 1: Vout
(200mV/div).

Cuadro 10: Respuesta del voltaje de salida al paso-cambio en carga

corriente (50%-75%-50% de Iout (máximo): dI/dt = 0.5A/μs).

Casquillo de la carga: 10μF, condensador de tantalio del ESR de 30 mΩ y

casquillo de cerámica 0.1μF. Ch 1: Vout (200mV/div).

información 6.Physical
6,1 Esquema mecánico

Notas:

1. Todos los pernos son diámetro de 1.02m m.
2. Tolerancias: x.x ±0.5mm, x.xx ±0.25mm

6,2 Designaciones del Pin

Pin no.	Nombre	Función
1	Permita	La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
2	Vin (-)	Voltaje de entrada negativo
3	Vin (+)	Voltaje de entrada positivo
4	Vout (+)	Voltaje de salida positivo
5	COM	Tierra
6	Vout (-)	Voltaje de salida negativo
