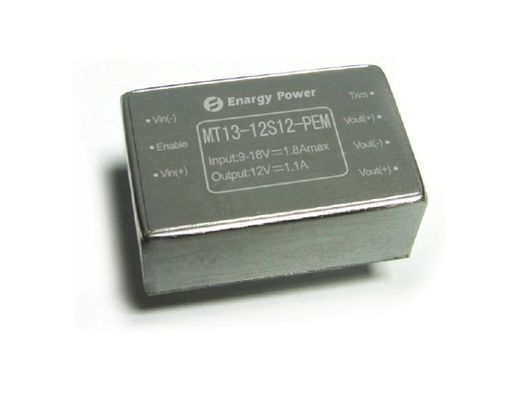

Gama ancha 9 de la entrada - el convertidor 12W de 18V DC-DC hizo salir 12V MT13-12S12-PEM

Salida 12V MT13-12S12-PEM de los convertidores 12W de DC-DC

Características dominantes

De potencia de salida: 13W

Gama ancha de la entrada: 9-18Vdc

Alta eficacia de conversión: el 90%

Línea regulación hasta el ±0.5%

Regulación de la carga hasta el ±1.0%

Voltaje del aislamiento: 1,500V

Permita el control (CON./DESC.)

Haga salir la protección de la sobreintensidad de corriente

Protección del cortocircuito del modo del hipo

Protección de sobrecalentamiento

Cierre del debajo-voltaje de la entrada

Ajuste -5~+ del voltaje de salida 10% Vout

Descripción del producto

El uso de estos de DC-DC módulos del convertidor avanzó tecnologías el powerprocessing, del control y de envasado al effectivenessof del funcionamiento, de la flexibilidad, de la confiabilidad y del coste del providethe un componente maduro del poder. Clampswitching activo de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido del andhigh.

1. Características eléctricas

1,1 Grados máximos absolutos

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje de entrada			24	VDC	Continuo, inoperativo
			18	VDC	Continuo, actuando
			24	VDC	Operatingtransientprotection,<100ms>
Voltaje del aislamiento			1500	VDC	Entrada a la salida
Temperatura de funcionamiento	-55		100	℃
Temperatura de almacenamiento	-65		125	℃	Temperatura ambiente
Permita al voltaje de Vin-	-0,5		10	VDC

1,2 Entre las características

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama de voltaje de entrada	9	12	18	VDC
Cierre del Debajo-Voltaje		8,6	8,8	VDC	Punto de relanzamiento
	8	8,2		VDC	Proteja el punto
Corriente de entrada máxima			1,8	A	Minuto de Vin de la entrada, salida a carga plena
Eficacia		88		%	Entrada clasificada; Carga clasificada
Disipación, espera		0,4		W	Carga

1,3 Características de salida

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Punto de ajuste del voltaje de salida	11,85	12,00	12,15	VDC	Entrada nominal. Ninguna carga
Gama del voltaje de salida	11,75	12,00	12,25	VDC
Gama de la corriente de salida	0,01		1,1	A
Línea regulación		±0.02	±0.50	%
Regulación de la carga		±0.5	±1.00	%
Límite actual	1,18	1,45		A	Voltaje de salida el 95% del nominal
Corriente del cortocircuito				A
Ondulación (RMS)		10		milivoltio	Entrada nominal; a carga plena; Ancho de banda de 20 megaciclos.
Ruido (de pico a pico)		65		milivoltio
Casquillo de la salida máxima			1200	μF

1,4 Características de la reacción dinámica

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Cambie en corriente de salida		250		milivoltio	el 50% al 75% hasta el 50% Iout máximo; (di/dt=0.1A/μs).
		250		milivoltio	el 50% al 75% hasta el 50% Iout máximo; (di/dt=0.5A/μs).
Tiempo de recuperación dinámico		200		µS
Tiempo de subida de la salida		50		ms	A partir de vin a la subida del vout hasta el 90%
Overshoot de la Vuelta-apagado		5		%

1,5 Características funcionales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Frecuencia de la transferencia	180	200	220	Kilociclo
Ajuste del voltaje de salida			10	% de Vout	Ajuste para arriba
	5				Ajuste abajo
Permita el voltaje			0,5	mA
Permita el control (CON./DESC.) Lógica positiva	2,5		10	VDC	En-Control, lógica alta o flotación
	-0,5		1,5	VDC	Apagado-Control, lógica
Protección de la sobrecarga				%	Modo actual, Pulsecurrent (raredload 100%)
Protección del cortocircuito			100	mΩ	Modo del hipo, desde la recuperación
Protección de sobrecalentamiento		105		℃
		90		℃	Punto de relanzamiento

1,6 Características del aislamiento

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje del aislamiento			1500	VDC	Entrada a la salida
			1500	VDC	En a base
			500	VDC	Hacia fuera a la base
Resistencia del aislamiento	100			MΩ	En 500VDC para probarlo cuando el atmosphericpressure y la derecha es el 90%
Capacitancia del aislamiento		1000		PF

2. Características generales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		30		(G) de la onza
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

3. Características ambientales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamiento	-55		100	℃	Temperatura baja del PWB
Temperatura de almacenamiento	-65		125	℃	Temperatura ambiente
Coeficiente de temperatura			±0.02	%/℃
Humedad	20		95	%R.H.

4. Conformidad de los estándares

Parámetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Onda y curvas típicas

Cuadro 1: Eficacia en el voltaje de salida nominal contra loadcurrent para el mínimo, el nominal, y el inputvoltage máximo en 25°C.

Cuadro 2: Eficacia en el voltaje de salida y el poder nominales 60%rated contra la tarifa de la circulación de aire para los airtemperatures ambiente de 25°C.

Cuadro 3: Temperatura del aire de potencia de salida máximo de las curvas que reduce la capacidad normal vs.ambient para los índices de la circulación de aire de 0 LFMthrough 400 LFM con el aire que fluye del perno 3 para fijar 1 (voltaje de entrada nominal).

Cuadro 4: Ondulación del voltaje de salida en la corriente del inputvoltage nominal y de la carga clasificada (20 mV/div). Loadcapacitance: condensador de cerámica 0.1μF y condensador 10μFtantalum. Ancho de banda: 20 megaciclos.

Cuadro 5: La temperatura ambiente es 25 el ℃, theload llevado por la carga (poder 13W), el mapa de la toma de imágenes térmica.

Cuadro 6: Transeúnte de abertura en a carga plena (200ms/div). Voltaje de entrada pre-aplicado. Ch1: Vout (5V/div); Ch2: ON/OFFInput (2V/div)

Cuadro 7: Tiempo de caída de la parada en a carga plena (2 ms/div). Ch1: Vout (5V/div); Ch2: Entrada CON./DESC. (2V/div)

Cuadro 8: Respuesta del voltaje de salida a la corriente del inload del paso-cambio (50%-75%-50% de Iout (máximo); dI/dt =0.1A/μs). Casquillo de la carga: 10μF, tantalumcapacitor de 100mΩ ESR y condensador de cerámica 1μF. Ch1: Vout (100mV/div).

Cuadro 9: Respuesta del voltaje de salida a la corriente de la carga del paso-changein (50%-75%-50% de Iout (máximo): dI/dt =0.25A/μs). Casquillo de la carga: 220μF, condensador de ESRtantalum de 30 mΩ y casquillo de cerámica 1μF. Ch1: Vout (100mV/div)

6. Información física

6,1 Esquema mecánico

Notas:

1. El resto de los pernos son diámetro de 0.6m m

2. Pin4 y Pin6 son conexión paralela. El usuario podría alcanzar la función Vout (+) si conecte o el perno dos o

ambos.

3. Tolerancias: x.xx±0.02 adentro. (x.x±0.5mm) .x.xxx±0.010 adentro. (x.xx±0.25mm)

6,2 Designaciones del Pin

Pin no.	Nombre	Función
1	Vin (-)	Voltaje de entrada negativo
2	Permita	La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
3	Vin (+)	Voltaje de entrada positivo
4	Vout (+)	Voltaje de salida positivo
5	Vout (-)	Voltaje de salida negativo
6	Vout (+)	Voltaje de salida positivo
7	Ajuste	Ajuste del voltaje de salida
