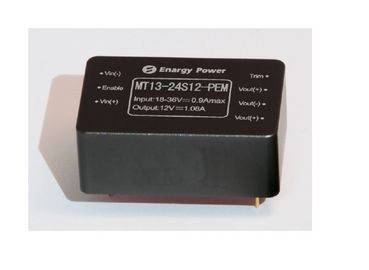

Salida 12V MT13-24S12-PEM de los convertidores 13W de DC-DC

Características dominantes

De potencia de salida: 13W

Gama ancha de la entrada: 18-36Vdc

Alta eficacia de conversión: el 90%

Línea regulación hasta el ±0.5%

Regulación de la carga hasta el ±1.0%

Voltaje del aislamiento: 1,500V

Permita el control (CON./DESC.)

Haga salir la protección de la sobreintensidad de corriente

Protección del cortocircuito del modo del hipo

Protección de sobrecalentamiento

Cierre del debajo-voltaje de la entrada

Ajuste -5~+ del voltaje de salida 10% Vout

Descripción del producto

El uso de estos de DC-DC módulos del convertidor avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia activa de alta frecuencia de la abrazadera provee de densidad de poder más elevado eficacia de poco ruido y alta.

1. Características eléctricas

1,1 Grados máximos absolutos

Parámetro Minuto Tipo Máximo Unidades Notas
Voltaje de entrada 45 VDC Continuo, inoperativo
36 VDC Continuo, actuando
45 VDC Protección transitoria de funcionamiento,<100ms>
Voltaje del aislamiento 2000 VDC Entrada a la salida
Temperatura de funcionamiento -55 100 Debido a temperatura del PWB
Temperatura de almacenamiento -65 125
Permita al voltaje de Vin- 0 10 VDC

1,2 Entre las características

Parámetro Minuto Tipo Máximo Unidades Notas
Gama de voltaje de entrada 18 24 36 VDC
Cierre del Debajo-Voltaje 17,2 17,5 VDC Punto de relanzamiento
16 16,3 VDC Proteja el punto
Corriente de entrada máxima 0,9 A Minuto de Vin de la entrada, salida a carga plena
Eficacia 88 % Entrada clasificada; Carga clasificada
Disipación, espera 0,3 W Ninguna carga

1,3 Características de salida

Parámetro Minuto Tipo Máximo Unidades Notas
Punto de ajuste del voltaje de salida 11,85 12,00 12,15 VDC Entrada nominal. Ninguna carga
Gama del voltaje de salida 11,75 12,00 12,25 VDC
Gama de la corriente de salida 0,01 1,08 A
Línea regulación ±0.02 ±0.50 %
Regulación de la carga ±0.50 ±1.00 %
Límite actual 1,2 1,4 A Voltaje de salida el 95% del nominal
Corriente del cortocircuito 1 3 A
Ondulación (RMS) 15 milivoltio Entrada nominal; a carga plena; Ancho de banda de 20 megaciclos.
Ruido (de pico a pico) 75 milivoltio
Casquillo de la salida máxima 3000 μF

1,4 Características de la reacción dinámica

Parámetro Minuto Tipo Máximo Unidades Notas
Cambie en corriente de salida 200 milivoltio

±Vout

el 50% al 75% hasta el 50% Iout máximo;

(di/dt=0.1A/μs).

250 milivoltio

±Vout

el 50% al 75% hasta el 50% Iout máximo;

(di/dt= 0.3A/μs).

Tiempo de recuperación dinámico 200 µS
Tiempo de abertura 50 ms A partir de vin a la subida del vout hasta el 90%
Overshoot de la Vuelta-apagado %

1,5 Características funcionales

Parámetro Minuto Tipo Máximo Unidades Notas
Frecuencia de la transferencia 180 200 250 Kilociclo
Ajuste del voltaje de salida 10 % de Vout Ajuste para arriba
5 Ajuste abajo
Permita el voltaje 1 mA

Permita el control (CON./DESC.)

Lógica positiva

2,5 10 VDC En-Control, lógica alta o flotación
0 1,5 VDC Apagado-Control, lógica baja
Protección de la sobrecarga 110 120 % Modo actual, Pulsecurrent (raredload 100%)
Protección del cortocircuito 65 mΩ Modo del hipo, desde la recuperación
Protección de sobrecalentamiento 105 Tipo: No-Enganche, Auto-Recuperación; Umbral, temperatura del PWB
90 Punto de relanzamiento

1,6 Características del aislamiento

Parámetro Minuto Tipo Máximo Unidades Notas
Voltaje del aislamiento 1500 VDC Entrada a la salida
1500 VDC En a base
500 VDC Hacia fuera a la base
Resistencia del aislamiento 100 MΩ En 500VDC para probarlo cuando el atmosphericpressure y la derecha es el 90%
Capacitancia del aislamiento 1000 PF

2. Características generales

Parámetro Minuto Tipo Máximo Unidades Notas
Peso 30 (G) de la onza
MTBF (calculado) 1 MHrs TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

3. Características ambientales

Parámetro Minuto Tipo Máximo Unidades Notas
Temperatura de funcionamiento -55 100 Temperatura baja del PWB
Temperatura de almacenamiento -65 125 Temperatura ambiente
Coeficiente de temperatura ±0.02 %/℃
Humedad 20 95 %R.H.

4. Conformidad de los estándares

Parámetro Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Onda y curvas típicas

Las fuentes de alimentación de encargo para el convertidor militar de DC-DC hicieron salir 12V MT13-24S12-PEM 0Las fuentes de alimentación de encargo para el convertidor militar de DC-DC hicieron salir 12V MT13-24S12-PEM 1

Cuadro 1: Eficacia en la corriente del voltaje de salida nominal vs.load para el mínimo, el nominal, y el voltaje del maximuminput en 25°C.

Cuadro 2: Eficacia en el poder clasificado nominal del voltaje de salida el and60% contra la tarifa de la circulación de aire para los airtemperatures ambiente de 25°C.

Las fuentes de alimentación de encargo para el convertidor militar de DC-DC hicieron salir 12V MT13-24S12-PEM 2Las fuentes de alimentación de encargo para el convertidor militar de DC-DC hicieron salir 12V MT13-24S12-PEM 3

Cuadro 3: Temperatura del aire de potencia de salida máximo de las curvas que reduce la capacidad normal vs.ambient para los índices de la circulación de aire de 0 LFM through400 LFM con el aire que fluye del perno 1 para fijar 3 (voltaje del nominalinput).

Cuadro 4: Ondulación del voltaje de salida en la corriente del inputvoltage nominal y de la carga clasificada (20 mV/div). Loadcapacitance: condensador de cerámica 0.1μF y condensador 10μFtantalum. Ancho de banda: 20 megaciclos.

Las fuentes de alimentación de encargo para el convertidor militar de DC-DC hicieron salir 12V MT13-24S12-PEM 4

Cuadro 5: La temperatura ambiente es 25 el ℃, theload llevado por la carga (poder 13W), el mapa de la toma de imágenes térmica.

Las fuentes de alimentación de encargo para el convertidor militar de DC-DC hicieron salir 12V MT13-24S12-PEM 5Las fuentes de alimentación de encargo para el convertidor militar de DC-DC hicieron salir 12V MT13-24S12-PEM 6

Cuadro 6: Transeúnte de abertura en a carga plena (resistiveload) (100 ms/div). Voltaje de entrada pre-aplicado. Ch1: Vout (5V/div); Ch2: Entrada CON./DESC. (5V/div)

Cuadro 7: Tiempo de caída de la parada en a carga plena (2ms/div). Ch1: Vout (5V/div); Ch2: Entrada CON./DESC. (5V/div)

Las fuentes de alimentación de encargo para el convertidor militar de DC-DC hicieron salir 12V MT13-24S12-PEM 7Las fuentes de alimentación de encargo para el convertidor militar de DC-DC hicieron salir 12V MT13-24S12-PEM 8

Cuadro 8: Respuesta del voltaje de salida a la corriente del inload del paso-cambio (50%-75%-50% de Iout (máximo); dI/dt =0.1A/μs). Casquillo de la carga: 10μF, tantalumcapacitor del ESR de 100 mΩ y condensador de cerámica 1μF. Ch1: Vout (200mV/div)

Cuadro 9: Respuesta del voltaje de salida al paso-cambio en loadcurrent (50%-75%-50% de Iout (máximo): dI/dt = 0.3A/μs). Casquillo de la carga: 1μF, condensador de tantalio de 100mΩ ESR y casquillo 1μFceramic. Ch1: Vout (200mV/div)

6. Información física

6,1 Esquema mecánico

Las fuentes de alimentación de encargo para el convertidor militar de DC-DC hicieron salir 12V MT13-24S12-PEM 9

Notas:

1. El resto de los pernos son diámetro de 0.6m m

2. Pin4 y Pin6 son conexión paralela. El usuario podría alcanzar la función Vout (+) si conecte cualquier orboth de dos pernos.

3. Tolerancias: x.xx±0.02 adentro. (x.x±0.5mm) .x.xxx±0.010 adentro. (x.xx±0.25mm)

6,2 Designaciones del Pin

Pin no. Nombre Función
1 Vin (-) Voltaje de entrada negativo
2 Permita La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
3 Vin (+) Voltaje de entrada positivo
4 Vout (+) Voltaje de salida positivo
5 Vout (-) Voltaje de salida negativo
6 Vout (+) Voltaje de salida positivo
7 Ajuste Ajuste del voltaje de salida
