Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC

Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC

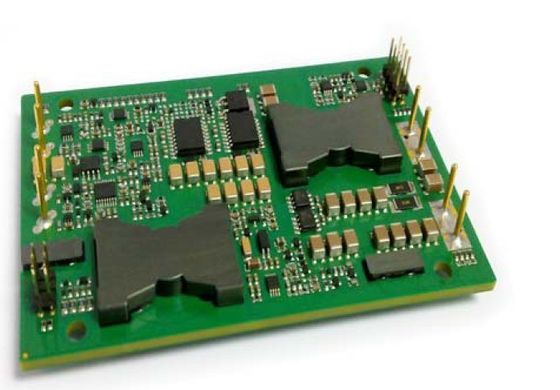

Low noise military power supplies modules dc-dc Output 45V ZG800-250S45-POC

Datos del producto:

Lugar de origen: China
Nombre de la marca: Enargy
Número de modelo: ZG800-250S45-POC

Pago y Envío Términos:

Cantidad de orden mínima: 1pcs
Precio: Negotiation
Tiempo de entrega: 1-8 semanas
Condiciones de pago: negociación
Capacidad de la fuente: 15000Pcs/week
Contactar ahora
Descripción detallada del producto

Salida 45V ZG800-250S45-POC de la fuente 800W de la potencia militar





Características dominantes

De potencia de salida: 800W

Gama ancha de la entrada: 180-340Vdc

Alta eficacia de conversión: El hasta 93%

Línea regulación hasta el ±0.5%

Regulación de la carga hasta el ±0.5%

Frecuencia de funcionamiento fija

Voltaje del aislamiento: 1500V

Equilibrio de carga a 20 unidades

Permita el control (CON./DESC.)

Haga salir la protección de la sobrecarga

Protección del cortocircuito del modo del hipo

Protección de sobrecalentamiento

Cierre del debajo-voltaje de la entrada

Ajuste del voltaje de salida: el ±2%



Descripción del producto

Proceso del poder del uso de estos de DC-DC módulos del convertidor, control y tecnologías de envasado avanzados para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia activa de alta frecuencia de la abrazadera provee de densidad de poder más elevado eficacia de poco ruido y alta.



La introducción de producto

La serie de ZG es un convertidor de salida única independientemente regulado que utiliza el tamaño no estándar del paquete del ladrillo de la industria. La eficacia muy alta es un resultado de la topología patentada CORP de ENARGY que utiliza la rectificación síncrona y un diseño innovador de la construcción para minimizar la disipación de calor y para permitir extremadamente densidades de poder más elevado. El poder disipado por el convertidor es tan bajo que un disipador de calor no está requerido, que ahorra coste, peso, altura, y esfuerzo del uso. Todos los componentes del poder y del control se montan al substrato de múltiples capas del PWB con tecnología del soporte de la superficie del highyield, dando por resultado un producto más confiable.



1. Características eléctricas

Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura del embase, salvo especificación de lo contrario. Todas las temperaturas refieren a la temperatura de funcionamiento en el centro del embase. Toda la prueba de los datos en Ta=25oC exceptúa la definición especial.



1,1 Grados máximos absolutos

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Voltaje de entrada





360

VDC

Continuo, inoperativo





340

VDC

Continuo, actuando





360

VDC

Protección transitoria de funcionamiento,<100ms>

Voltaje del aislamiento





2000

VDC

Entrada a la salida

Temperatura de funcionamiento

-55



100



Temperatura de almacenamiento

-65



115



Permita al voltaje de Vin-

-2,0



10

VDC





1,2 Entre las características

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Gama de voltaje de entrada

180

250

340

VDC

Continuo

Cierre del Debajo-Voltaje



177

179

VDC

Umbral de abertura; carga mínima

125

150



VDC

Umbral de la Vuelta-apagado; media carga

Corriente de entrada máxima





5,5

A

A carga plena; entrada 180Vdc

Eficacia



93



%

A carga plena; Voltaje de entrada del grado;

Cuadros 1-2

Corriente de entrada discapacitada



20



mA

Permita el punto bajo del perno

Recomiende la entrada externa

Capacitancia



100



μF

ESR típico 0.1-0.2Ω



1,3 Características de salida

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Punto de ajuste del voltaje de salida

44,55

45,00

45,45

VDC

Entrada nominal; Carga mínima

Gama del voltaje de salida

44,1

45,00

45,9

VDC



Gama de la corriente de salida

1



17,8

A

Conforme a reducir la capacidad normal la termal. Cuadro 3-4

Línea regulación



±0.02

±0.5

%

Línea baja a la alta línea; a carga plena

Regulación de la carga



±0.02

±0.5

%

Carga mínima a carga plena; entrada nominal

Regulación de temperatura



±0.01

±0.02

%/°C

Sobre la gama de temperaturas de funcionamiento

Límite actual

18,69

21

23,2

A

Voltaje de salida el 95% del nominal

Corriente del cortocircuito

1

21

23,2

A

Voltaje de salida <250 mV="">

Ondulación (RMS)



80



milivoltio

Entrada nominal; a carga plena; 20 megaciclos

ancho de banda, cuadro 9

Ruido (de pico a pico)



450



milivoltio

Casquillo de la salida máxima.



1200



μF

Entrada nominal; a carga plena

Ajuste del voltaje de salida

+2



-2

%

Entrada nominal; a carga plena



1,4 Características de la reacción dinámica

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Cambie en corriente de salida

(di/dt= 0.1A/μs)



1300



milivoltio

Entrada nominal, el 50% al 75% hasta el 50% Iout máximo; Cuadro 7

Cambie en corriente de salida

(di/dt= 2.5A/μs)



1800



milivoltio

Entrada nominal, el 50% al 75% hasta el 50% Iout máximo; Cuadro 8

Tiempo de corrección



400



μS

Al nom del dentro 1% Vout.

Tiempo de abertura



20



ms

A carga plena; Nom del Vout=90%. Cuadro 5

Tiempo de caída de la parada



300



μS

A carga plena; Nom del Vout=10%. Cuadro 6

Overshoot del voltaje de salida



5



%





1,5 Características funcionales

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Frecuencia de la transferencia

180

200

220

Kilociclo

Etapa de regla y etapa del aislamiento

Ajuste (Pin21)

Vea el ajuste del voltaje de la parte 7,4 (Pin21)

Ajuste del voltaje de salida





2

%

Ajuste para arriba, toVout del Pin del ajuste (-)

2





%

Ajuste abajo, Pin del ajuste a Vout (+)

Permita el control (CON./DESC.) (Pin11)

Vea la parte 7,1

Permita el voltaje

Permita la corriente de fuente



2



VDC

Permita la flotación del perno



1



mA



Permita el control (CON./DESC.)

Lógica positiva

2,5



10

VDC

En-Control, lógica alta o flotación

-0,5



0,2

VDC

Apagado-Control, lógica baja

Voltaje de Vaux (pin13)

Vea la parte 7,8

Voltaje de Vaux

Corriente de fuente de Vaux



8,5



VDC

Voltaje de salida auxiliar



20



mA



Protección de la sobrecarga

105

120

130

%

Actual-Modo, pulso por la corriente del pulso

Umbral del límite, (carga de %Rated)

Protección del cortocircuito





80

Tipo: Modo del hipo, No-Trabando,

Auto-Recuperación, umbral, cortocircuito

Resistencia

De sobrecalentamiento

Protección



105



Tipo: No-Enganche, Auto-Recuperación;

Umbral, temperatura del PWB



15



Histéresis



1,6 Características del aislamiento

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Voltaje del aislamiento

1500





VDC

Entrada a la salida

1500





VDC

Entrada a la base

500





VDC

Salida a la base

Resistencia del aislamiento

100





En 500Vdc para probarlo cuando la presión atmosférica y la derecha es el 90%

Capacitancia del aislamiento



1000



PF





2. Características generales

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Peso



6.1(170)



(G) de la onza

Encapsulado

MTBF (calculado)

1





MHrs

TR-NWT-000332; carga del 80%, 300LFM,

40℃ TA



3. Características ambientales

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Temperatura de funcionamiento

-55



+100

Temperatura extendida, baja del PWB

Temperatura de almacenamiento

-65



+115

Ambiente

Coeficiente de temperatura





±0.02

%/℃



Humedad

20



95

%R.H.

Humedad relativa, sin condensación



4. Conformidad de los estándares

Parámetro

Notas

UL/cUL60950



EN60950



GB4943



Prueba de la llama de la aguja (IEC 695-2-2)

Pruebe en la asamblea entera; tablero y componentes plásticos UL94V-0 obedientes

IEC 61000-4-2





5. Especificación de la calificación

Parámetro

Notas

Vibración

10-55Hz barrido, 1 Min./barrido, 120 barridos para el eje 3

Choque mecánico

minuto 100g, 2 descensos en x y eje de y, 1 descenso en eje de z

Frío (en funcionamiento)

Anuncio IEC60068-2-1

Calor húmedo

IEC60068-2-67 CY

Ciclo de la temperatura

-40°C a 100°C, rampa 15°C/min., 500 ciclos

Poder/ciclo termal

Vin = minuto a máximo, a carga plena, 100 ciclos

Marginalidad del diseño

Tmin-10°C a Tmax+10°C, 5°C camina, Vin = minuto a máximo, carga 0-105%

Prueba de vida

el 95% valoraron Vin y la carga, unidades en reducir la capacidad normal del punto, 1000 horas

Solderability

IEC60068-2-20



6. Onda y curvas típicas

Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC

Cuadro 1: Eficacia en el voltaje de salida nominal contra la corriente de la carga para el mínimo, el nominal, y el voltaje de entrada máximo en 25°C.



Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC

Cuadro 2: Disipación de poder en el voltaje de salida nominal contra la corriente de la carga para el mínimo, el nominal, y el voltaje de entrada máximo en 25°C.



Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC

Cuadro 3: Curvas que reducen la capacidad normal de potencia de salida máximas contra temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM a 800 LFM con el aire que fluye del perno 1 para fijar 4 (voltaje de entrada nominal).



Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC

Cuadro 4: Diagrama termal del convertidor en la corriente a carga plena (800W) con el aire 25°C que fluye al índice de 800 LFM. El aire está fluyendo a través del convertidor del perno 1 para fijar 4 (voltaje de entrada nominal).



Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC

Cuadro 5: Transeúnte de abertura en a carga plena (carga resistente) (20 ms/div). Voltaje de entrada pre-aplicado. Ch 1: Vout (20V/div). Ch 2: Entrada CON./DESC. (2V/div)



Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC

Cuadro 6: Tiempo de caída de la parada en a carga plena (1 ms/div). Ch 1: Vout (20V/div). Ch 2: Entrada CON./DESC. (2V/div).



Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC

Cuadro 7: Respuesta del voltaje de salida al paso-cambio en la corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Casquillo de la carga: 10μF, condensador de tantalio de 100 mW ESR y condensador de cerámica 1μF. Ch 1: Vout (1V/div).



Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC

Cuadro 8: Respuesta del voltaje de salida al paso-cambio en la corriente de la carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Casquillo de la carga: 10μF, condensador de tantalio de 100 mW ESR y condensador de cerámica 1μF. Ch 1: Vout (1V/div).



Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC

Cuadro 9: Ondulación del voltaje de salida en la corriente del voltaje de entrada nominal y de la carga clasificada (200mV/div). Capacitancia de la carga: ancho de banda de cerámica del condensador 1μF y del condensador de tantalio 10μF: 20 megaciclos.



7. Información física

7,1 Esquema mecánico

Los módulos de fuentes de potencia militar de poco ruido DC-DC hicieron salir 45V ZG800-250S45-POC



Notas:

1. Los pernos 1-8 son 0,6" (1.52m m) diámetro sin los hombros.

2. Los pernos 9-22 son 0,025" cuadrado (de 0.64m m).

3. El Pin 9 a 14 se refirió a Vin (-). Pin 15 a 22 referidos para detectar (-).

4. Tolerancias: x.xx ±0.02 adentro. (x.x ±0.5mm), x.xxx ±0.010 adentro. (x.xx ±0.25mm).



7,2 Designaciones del Pin

Pin no.

Nombre

Función

1

Vin (+)

Voltaje de entrada positivo

2

Vin (+)

Voltaje de entrada positivo

3

Vin (-)

Voltaje de entrada negativo

4

Vin (-)

Voltaje de entrada negativo

5

Vout (-)

Voltaje de salida negativo

6

Vout (-)

Voltaje de salida negativo

7

Vout (+)

Voltaje de salida positivo

8

Vout (+)

Voltaje de salida positivo

9

Desplazamiento de fase

Para reducir la entrada reflejaron la ondulación actual y reducir el tiempo de respuesta del transeúnte de la carga

10

TSB

Autobús termal de la parada

11

Permita

La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.

12

Sincronización-En

La frecuencia de funcionamiento se fija a 200KHz y se puede sincronizar por

reloj externo conectado entre Sincronización-En el perno y la tierra (-) Vin.

13

Vaux

Voltaje de salida auxiliar

14

Temporeros.

Monitor

Ningún uso

15

Sincronización-Hacia fuera

Este perno contiene una señal de reloj referida al perno del sentido (-).

16

FET del anillo o

Impulsión

El perno de impulsión del FET proporciona un voltaje de DC alrededor de 10V sobre la salida principal

17

Carga

Distribución

Dos o más módulos se pueden actuar paralelamente para o la operación redundante o adicional

requisitos de alimentación.

18

Poder bueno

El buen perno del poder indica el estado de funcionamiento del módulo

19

Actual

Monitor

La corriente de salida se puede medir de este perno.

20

Sentido (-)

Sentido remoto negativo. El SENTIDO (-) puede ser conectado con Vout (-) o a la izquierda abrirse.

21

Ajuste

Ajuste del voltaje de salida. Deje el perno del AJUSTE abierto para el voltaje de salida nominal.

22

Detecte (+)

Sentido remoto positivo. El SENTIDO (+) puede ser conectado con Vout (+) o a la izquierda abrirse.
