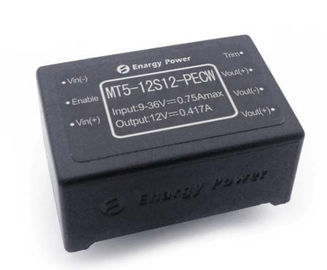

Módulos de alta frecuencia MT5-12S12-PECW del convertidor de la fuente 5W 12V DC-DC de la potencia militar

Módulos de alta frecuencia MT5-12S12-PECW del convertidor de la fuente 5W 12V DC-DC de la potencia militar

Detalle rápido

Lugar del origen: China

Marca: Enargy

Número de modelo: MT5-12S12-PECW

De potencia de salida: 5W

Gama de temperaturas de funcionamiento: -40~100℃

Gama de voltaje de entrada: 9-36Vdc

Voltaje de salida: 12Vdc

Eficacia: el 88%

Tamaño (L*W*H): 32.0*21.0*13.0m m

Pago y términos de envío

Cantidad de orden mínima: 1pcs

Precio: Negociación

Plazo de expedición: Negociación

Capacidad de la fuente: 1000Pcs/week

Características dominantes

· De potencia de salida: 5W

· Gama ancha de la entrada: 9-36Vdc

· Alta eficacia de conversión: el 88%

· Línea regulación hasta el ±0.5%

· Regulación de la carga hasta el ±1.0%

· Voltaje del aislamiento: 1,500V

· Permita el control (CON./DESC.)

· Haga salir la protección de la sobreintensidad de corriente

· Protección del cortocircuito del modo del hipo

· Protección de sobrecalentamiento

· Cierre del debajo-voltaje de la entrada

· Ajuste -8~+ del voltaje de salida 10% Vout

Descripción del producto

El uso de estos de DC-DC módulos del convertidor avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia activa de alta frecuencia de la abrazadera provee de densidad de poder más elevado eficacia de poco ruido y alta.

1. Características eléctricas

1,1 Grados máximos absolutos

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje de entrada			45	VDC	Continuo, inoperativo
			36	VDC	Continuo, actuando
			45	VDC	Protección transitoria de funcionamiento,<100ms>
Voltaje del aislamiento					Entrada a la salida
Temperatura de funcionamiento	-40		100	℃	Debido a temperatura del PWB
Temperatura de almacenamiento	-65		125	℃
Permita al voltaje de Vin-	-0,5		10	VDC

1,2 Entre las características

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama de voltaje de entrada	9	12	36	VDC
Cierre del Debajo-Voltaje		8,6	8,8	VDC	Punto de relanzamiento
	8	8,2		VDC	Proteja el punto
Corriente de entrada máxima			0,75	A	Minuto de Vin de la entrada, salida a carga plena
Eficacia		86		%	Entrada clasificada; Carga clasificada
Disipación, espera		0,7		W	Ninguna carga

1,3 Características de salida

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Punto de ajuste del voltaje de salida	11,85	12,00	12,15	VDC	Entrada nominal. No haga salir ninguna carga
Gama del voltaje de salida	11,75	12,00	12,25	VDC
Gama de la corriente de salida	0,01		0,417	A
Línea regulación		±0.02	±0.50	%
Regulación de la carga		±0.5	±1.0	%
Límite actual	0,45	0,55		A	Voltaje de salida el 95% del nominal
Ondulación (RMS)		10		milivoltio	Entrada nominal; a carga plena; Ancho de banda de 20 megaciclos.
Ruido (de pico a pico)		65		milivoltio
Casquillo de la salida máxima			1200	μF

1,4 Características de la reacción dinámica

Parámetro	Tipo	Unidades	Notas
Cambie en corriente de salida	200	milivoltio	el 50% al 75% hasta el 50% Iout máximo; (di/dt= 0.1A/µs).
	200	milivoltio	el 50% al 75% hasta el 50% Iout máximo; (di/dt= 0.25A/µs).
Tiempo de recuperación dinámico	200	µS
Tiempo de subida de la salida	50	ms	A partir de vin a la subida del vout hasta el 90%
Overshoot de la Vuelta-apagado	5	%

1,5 Características funcionales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Frecuencia de la transferencia	180	200	220	Kilociclo
Ajuste del voltaje de salida			10	% de Vout	Ajuste para arriba
	5				Ajuste abajo
Permita el voltaje			0,5	mA
Permita la lógica (CON./DESC.) del positivo del control	2,5		10	VDC	En-Control, lógica alta o flotación
	-0,5		1,5	VDC	Apagado-Control, lógica baja
Protección de la sobrecarga					El modo actual, pulsa corriente (la carga rared el 100%)
Protección del cortocircuito			100	mΩ	Modo del hipo, desde la recuperación
Protección de sobrecalentamiento		105		℃	Tipo: No-Enganche, Auto-Recuperación; Umbral, temperatura del PWB
		90		℃	Punto de relanzamiento

1,6 Características del aislamiento

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje del aislamiento			1500	VDC	Entrada a la salida
			1500	VDC	En a base
			500	VDC	Hacia fuera a la base
Resistencia del aislamiento	100			MΩ	En 500VDC para probarlo cuando la presión atmosférica y la derecha es el 90%
Capacitancia del aislamiento		1000		PF

2. Características generales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		20		(G) de la onza
MTBF (calculado)	0,1			MHrs	TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

3. Características ambientales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamiento	-40		100	℃	Temperatura baja del PWB
Temperatura de almacenamiento	-65		125	℃	Temperatura ambiente
Coeficiente de temperatura			±0.02	%/℃
Humedad	20		95	%R.H.

4. Conformidad de los estándares

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL/cUL60950

EN60950

GB4943

IEC 61000-4-2

5. Onda y curvas típicas

Cuadro 1: Eficacia en el voltaje de salida nominal contra la corriente de la carga para el mínimo, el nominal, y el voltaje de entrada máximo en 25°C.

Cuadro 2: Eficacia en el voltaje de salida nominal y el poder clasificado del 60% contra la tarifa de la circulación de aire para temperatura del aire ambiente de 25°C.

Cuadro 3: Curvas que reducen la capacidad normal de potencia de salida máximas contra temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM a 400 LFM con el aire que fluye del perno 3 a pin1 (voltaje de entrada nominal).

Cuadro 4: Ondulación del voltaje de salida en la corriente del voltaje de entrada nominal y de la carga clasificada. Capacitancia de la carga: condensador de cerámica 0.1μF y condensador de tantalio 10μF. Ancho de banda: 20 megaciclos.

Cuadro 5: La temperatura ambiente es 25 el ℃, la carga llevada por la carga (poder 13W), el mapa de la toma de imágenes térmica.

Cuadro 6: Transeúnte de abertura en a carga plena (carga resistente) (200 ms/div). Voltaje de entrada pre-aplicado. Ch1: Vout (5V/div); Ch2: Entrada CON./DESC. (2V/div)

Cuadro 7: Tiempo de caída de la parada en a carga plena (2ms/div). Ch1: Vout (5V/div); Ch2: Entrada CON./DESC. (2V/div)

Cuadro 8: Respuesta del voltaje de salida al paso-cambio en la corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Casquillo de la carga: 10μF, condensador de tantalio del ESR de 100 mΩ y condensador de cerámica 1μF. Ch1: Vout (100mV/div).

Cuadro 9: Respuesta del voltaje de salida al paso-cambio en la corriente de la carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Casquillo de la carga: 220μF, condensador de tantalio del ESR de 30 mΩ y condensador de cerámica 1μF. Ch1: Vout (100mV/div).

6. Información física

6,1 Esquema mecánico

Notas: 1. El resto de los pernos son el diámetro 2. Pin4 de 0.6m m y Pin6 son conexión paralela. El usuario podría alcanzar la función Vout (+) si conecte el perno dos o ambos. 3. Tolerancias: x.xx±0.02 adentro. (x.x±0.5mm) .x.xxx±0.010 adentro. (x.xx±0.25mm)

6,2 Designaciones del Pin

Pin no.	Nombre	Función
1	Vin (-)	Voltaje de entrada negativo
2	Permita	La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
3	Vin (+)	Voltaje de entrada positivo
4	Vout (+)	Voltaje de salida positivo
5	Vout (-)	Voltaje de salida negativo
6	Vout (+)	Voltaje de salida positivo
7	Ajuste	Ajuste del voltaje de salida
