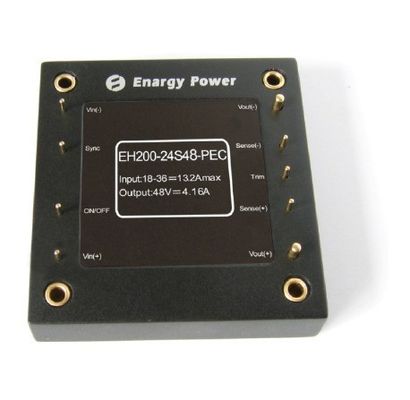

La fuente de encargo 200W de la potencia militar hizo salir 48V 13.2A EH200-24S48-PEC

Salida 48V EH200-24S48-PEC de la fuente 200W de la potencia militar

Características dominantes

Gama ancha de la entrada: 18-36 V

De potencia de salida: 200W

Alta eficacia de conversión: el 94%

Línea regulación a: el ±0.5%

Regulación de la carga a: el ±0.5%

Cierre del debajo-voltaje de la entrada

Ajuste del voltaje de salida: El 8% Vout

Protección de la sobreintensidad de corriente de la salida

Protección del cortocircuito del modo del hipo

Protección de sobrecalentamiento

Permita el control (con./desc.)

Voltaje del aislamiento: 1500Vdc

Descripción del producto

Proceso del poder del uso de estos de DC-DC módulos del convertidor, control y tecnologías de envasado avanzados para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia activa de alta frecuencia de la abrazadera provee de densidad de poder más elevado eficacia de poco ruido y alta.

1. Características eléctricas

1,1 Grados máximos absolutos

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje de entrada			45	VDC	Continuo, inoperativo
			40	VDC	Continuo, actuando
			45	VDC	Voltaje de impulso,<100ms>
Voltaje del aislamiento			2000	VDC	Entrada a la salida
Temperatura de funcionamiento	-40		100	℃	Debido a temperatura del PWB
Temperatura de almacenamiento	-55		105	℃
Permita – el voltaje de Vin	-0,5		10	VDC

1,2 Entre las características

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama de voltaje de entrada	18	24	36	VDC
Cierre del Debajo-Voltaje		17,5	17,9	VDC	Punto de relanzamiento
	15,5	16,5		VDC	Proteja el punto
Corriente de entrada máxima			13,2	A	Minuto de Vin, salida a carga plena
Eficacia		93		%	Entrada clasificada; carga clasificada
Disipación, espera		15	20	W	Carga mínima Iout=0.2A

1,3 Características de salida

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Punto de ajuste del voltaje de salida	47,52	48,00	48,48	VDC	Entrada nominal; Ninguna carga
Gama del voltaje de salida	47,52	48,00	48,48	VDC	Entrada nominal; carga
Gama de la corriente de salida	0		4,16	A
Línea regulación			±0.5	%
Regulación de la carga			±0.5	%
Límite actual	4,3	4,9	5,8	A	Voltaje de salida el 95% del nominal
Corriente del cortocircuito			5	A
Ondulación (RMS)		150		milivoltio	Entrada nominal; a carga plena; 20 megaciclos ancho de banda.
Ruido (de pico a pico)		240		milivoltio

1,4 Características de la reacción dinámica

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Cambie en corriente de salida		1		V	el 50% al 75% hasta el 50% Iout máximo; (di/dt= 0.1A/μs).
		1,2		V	el 50% al 75% hasta el 50% Iout máximo; (di/dt= 2.5A/μs).
Tiempo de recuperación dinámico		300		μS
Tiempo de abertura		50		ms	A partir de vin a la subida del vout hasta el 90%
Overshoot de la Vuelta-apagado			5	%

1,5 Características funcionales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Frecuencia de la transferencia	187	230	255	Kilociclo
Ajuste de la salida		8		% de Vout	Ajuste para arriba
		8			Ajuste abajo
Permita la corriente del PIN			0,5	mA
Permita (CON./DESC.)	2,5		10	VDC	En-control, lógica alta o flotación
	-0,5		0,5	VDC	Apagado-Control, lógica baja
Protección de la sobrecarga	110	120	140	%	El modo actual, pulsa corriente (la carga clasificada del 100%)
Protección de sobrecalentamiento		105		℃	Proteja el punto
		90		℃	Punto de relanzamiento

1,6 Características del aislamiento

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje del aislamiento	1500			VDC	Entrada a la salida
	1500			VDC	Entrada a la base
	1500			VDC	Salida a la base
Resistencia del aislamiento	100			MΩ	En 500Vdc para probarlo cuando la presión atmosférica y la derecha es el 90%
Capacitancia del aislamiento		1000		PF

2. Características generales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		118		(G) de la onza
MTBF	1			MHrs	TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

3. Características ambientales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamiento	-40		100	℃	Temperatura baja del PWB
Temperatura de almacenamiento	-55		105	℃	Temperatura baja del PWB
Coeficiente de temperatura			±0.02	%/℃
Humedad	20		95	%R.H.

4. Conformidad de los estándares

Parámetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
GB4943
IEC 61000-4-2

5. Onda y curvas típicas

Cuadro 1: Eficacia en el voltaje de salida nominal contra la corriente de la carga para el mínimo, el nominal, y el voltaje de entrada máximo en 25°C.

Cuadro 2: Disipación de poder en el voltaje de salida nominal contra la corriente de la carga para el mínimo, el nominal, y el máximo

voltaje de entrada en 25°C.

Cuadro 3: Curvas que reducen la capacidad normal de potencia de salida máximas contra temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM

con 400 LFM con el aire que fluye del perno 3 para fijar 1 (voltaje de entrada nominal).

Cuadro 4: Ondulación del voltaje de salida en la corriente del voltaje de entrada nominal y de la carga clasificada. Capacitancia de la carga: condensador de cerámica 0.1μF y condensador de tantalio 10μF. Ancho de banda: 20 megaciclos.

Cuadro 5: Diagrama termal del convertidor en la corriente a carga plena (200W) con el aire 25°C que fluye al índice de 200

LFM. El aire está fluyendo a través del convertidor del perno 3 para fijar 1 (voltaje de entrada nominal).

Cuadro 6: Diagrama termal del convertidor en la corriente a carga plena (200W) con el aire 25°C que fluye al índice de 200

LFM. El aire está fluyendo a través del convertidor de entrada a la salida (voltaje de entrada nominal).

Cuadro 7: Transeúnte de abertura en a carga plena (carga resistente) (200 ms/div). Voltaje de entrada pre-aplicado.

Ch1: Vout (50V/div); Ch2: Entrada CON./DESC. (5V/div))

Cuadro 8: Tiempo de caída de la parada en a carga plena (200 ms/div). Ch1: Vout (50V/div); Ch2: Entrada CON./DESC. (5V/div)

Cuadro 9: Respuesta del voltaje de salida al paso-cambio en la corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt =

0.1A/μs). Casquillo de la carga: 10μF, condensador de tantalio del ESR de 100 mΩ y condensador de cerámica 0.1μF. Ch 1: Vout

(1mV/div).

Cuadro 10: Respuesta del voltaje de salida al paso-cambio en la corriente de la carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Casquillo de la carga: 10μF, condensador de tantalio del ESR de 100 mΩ y casquillo de cerámica 0.1μF. Ch 1: Vout (1mV/div).

6. Información física

6,1 Esquema mecánico

Notas:

1. Pernos 5, (3.81m m) diámetro 9.

2. El otro diámetro de los pernos (2.00m m).

3. Tolerancias: x.x ±0.5mm, x.xx ±0.25mm.

6,2 Designaciones del Pin

Pin no.	Nombre	Función
1	Vin (+)	Voltaje de entrada positivo
2	Permita	La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
3	Sincronización	Extremidad de la sincronización
4	Vin (-)	Voltaje de entrada negativo
5	Vout (-)	Voltaje de salida negativo
6	Sentido (-)	El telecontrol compensa (-)
7	Ajuste	Ajuste del voltaje de salida
8	Sentido (+)	Voltaje de salida positivo
9	Vout (+)	Voltaje de salida positivo
