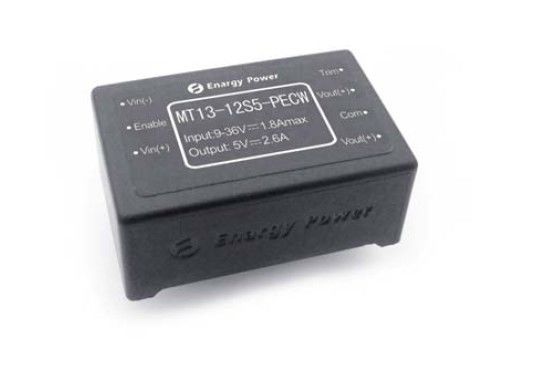

Salida 5V MT13-12S5-PECW de los convertidores 13W de DC-DC
Características dominantes
De potencia de salida: 13W
Gama ancha de la entrada: 9-36Vdc
Alta eficacia de conversión: El hasta 86%
Línea regulación hasta el ±0.5%
Regulación de la carga hasta el ±0.5%
Frecuencia de funcionamiento fija
Voltaje del aislamiento: 1500V
Permita el control (CON./DESC.)
Haga salir la protección de la sobretensión
Haga salir la protección de la sobrecarga
Protección del cortocircuito del modo del hipo
Protección de sobrecalentamiento
Cierre del debajo-voltaje de la entrada
Ajuste -5~+ del voltaje de salida 10% Vout
Descripción del producto
El uso de estos de DC-DC módulos del convertidor avanzó el proceso del poder, el control y tecnologías de envasado al effectivenessof del funcionamiento, de la flexibilidad, de la confiabilidad y del coste del providethe un componente maduro del poder. Clampswitching activo de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido del andhigh.
La introducción de producto
La serie de la TA es un convertidor de salida única independientemente regulado que utiliza la industria que el ladrillo no estándar packagesize. El transformador integral/el inductor del PWB se utiliza para todos los modelos en esta serie. Esta nueva técnica de diseño greatlyimproved el acoplamiento magnético, reducido el cambiar del punto y con tal que consistencia del funcionamiento. También aerodinamiza proceso del theproduction totalmente eliminando el proceso de montaje magnético del mano-viento de las líneas de montaje.
Enumeración de la parte — MT5-12S5-PECW
1. Características eléctricas
Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura del embase, salvo especificación de lo contrario. Todas las temperaturas refieren a la temperatura de funcionamiento en el centro del embase. Toda la prueba de los datos en Ta=25oC exceptúa la definición especial.
1,1 Grados máximos absolutos
Parámetro | Minuto | Tipo | Máximo | Unidades | Notas |
Voltaje de entrada | 45 | VDC | Continuo, inoperativo | ||
36 | VDC | Continuo, actuando | |||
45 | VDC | Protección de Operatingtransient,<100ms> | |||
Voltaje del aislamiento | 2000 | VDC | Entrada a la salida | ||
Temperatura de funcionamiento | -55 | 100 | ℃ | ||
Temperatura de almacenamiento | -65 | 125 | ℃ | ||
Permita al voltaje de Vin- | -0,5 | 10 | VDC |
1,2 Entre las características
Parámetro | Minuto | Tipo | Máximo | Unidades | Notas |
Gama de voltaje de entrada | 9 | 24 | 36 | VDC | Continuo |
Cierre del Debajo-Voltaje | 8,6 | 8,8 | VDC | Umbral de abertura | |
8,1 | 8,3 | VDC | Umbral de la Vuelta-apagado | ||
Corriente de entrada máxima | 1,8 | A | A carga plena; entrada 18Vdc | ||
Eficacia | 86 | % | A carga plena, reduciendo la capacidad normal de voltaje de entrada. Cuadros 1-4 | ||
Disipación | 0,4 | W | Ninguna carga | ||
Corriente de entrada discapacitada | 5 | mA | Permita el punto bajo del perno | ||
Recomiende la entrada externa Capacitancia |
100 | μF | ESR típico 0.1-0.2Ω |
1,3 Características de salida
Parámetro | Minuto | Tipo | Máximo | Unidades | Notas |
Punto de ajuste del voltaje de salida | 4,95 | 5,00 | 5,05 | VDC | Entrada nominal; Ninguna carga; 25℃ |
Gama del voltaje de salida | 4,90 | 5,10 | VDC | ||
Gama de la corriente de salida | 0 | 2,6 | A | Conforme a reducir la capacidad normal la termal. Cuadros 5-7 | |
Línea regulación | ±0.02 | ±0.50 | % | Línea baja a la alta línea; a carga plena | |
Regulación de la carga | ±0.02 | ±1.00 | % | Ninguna carga a carga plena; entrada nominal | |
Regulación de temperatura | ±0.002 | ±0.02 | %/°C | Sobre la gama de temperaturas de funcionamiento | |
Límite actual | 2,7 | 3,1 | A | Voltaje de salida el 95% del nominal | |
Corriente del cortocircuito | 2 | 2 | A | Voltaje de salida <250 mV=""> | |
Ondulación (RMS) | 15 | milivoltio | Entrada nominal; a carga plena; 20 MHzbandwidth. Cuadro 8 | ||
Ruido (de pico a pico) | 75 | milivoltio | |||
Casquillo de la salida máxima | 4000 | μF | Entrada nominal; a carga plena | ||
Recomiende el externo Capacitancia de salida |
220 | μF | Entrada nominal; a carga plena | ||
Ajuste del voltaje de salida | -5 | +10 | % | Entrada nominal; a carga plena |
1,4 Características de la reacción dinámica
Parámetro | Minuto | Tipo | Máximo | Unidades | Notas |
Cambie en corriente de salida (di/dt= 0.1A/μs) |
100 | milivoltio | el 50% al 75% hasta el cuadro máximo 11 del 50% Iout | ||
Cambie en corriente de salida (di/dt= 0.5A/μs) |
100 | milivoltio | el 50% al 75% hasta el cuadro máximo 12 del 50% Iout | ||
Tiempo de corrección | 200 | µS | Al nom del dentro 1% Vout. | ||
Tiempo de abertura | 1,1 | ms | A carga plena; Nom del Vout=90%. Cuadro 9 | ||
Tiempo de caída de la parada | 0,4 | ms | A carga plena; Nom del Vout=10%. Cuadro 10 | ||
Overshoot del voltaje de salida | 3 | % |
1,5 Características funcionales
Parámetro | Minuto | Tipo | Máximo | Unidades | Notas |
Frecuencia de la transferencia | 180 | 200 | 250 | Kilociclo | Etapa de regla y etapa del aislamiento |
Ajuste (Pin7) | Vea el ajuste del voltaje de la parte 7,2 (Pin7) | ||||
Ajuste del voltaje de salida | 10 | % | Ajuste para arriba, Pin del ajuste a Vout (-) | ||
5 | % | Ajuste abajo, Pin del ajuste a Vout (+) | |||
Permita el control (CON./DESC.) (Pin2) | Vea la parte 7,1 | ||||
Permita el voltaje Permita la corriente de fuente |
5 | 10 | VDC | Permita la flotación del perno | |
0,5 | mA | ||||
Permita el control (CON./DESC.) Lógica positiva |
2,5 | 10 | VDC | AL control, la lógica alta o flotar | |
0 | 1,5 | VDC | De control, lógica baja | ||
Sobretensión de la salida Protección |
120 | % | Carga mínima, umbral del límite del voltaje | ||
Protección de la sobrecarga | 105 | 120 | % | Actual-Modo, pulso por el umbral de CurrentLimit del pulso, (carga de %Rated) | |
Protección del cortocircuito | 65 | mΩ | Modo del hipo, desde la recuperación | ||
Protección de sobrecalentamiento | 105 | ℃ | Tipo: No-Enganche, Auto-Recuperación; Umbral, temperatura del PWB | ||
15 | ℃ | Histéresis |
1,6 Características del aislamiento
Parámetro | Minuto | Tipo | Máximo | Unidades | Notas |
Voltaje del aislamiento | 1500 | VDC | Entrada a la salida | ||
1500 | VDC | Entrada a la base | |||
500 | VDC | Salida a la base | |||
Resistencia del aislamiento | 10 | MΩ | En 500Vdc para probarlo cuando el atmosphericpressure y la derecha es el 90% | ||
Capacitancia del aislamiento | 1000 | PF |
2. Características generales
Parámetro | Minuto | Tipo | Máximo | Unidades | Notas |
Peso | 0.7(20) | (G) de la onza | Encapsulado | ||
MTBF (calculado) | 1 | MHrs | TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA |
3. Características ambientales
Parámetro | Minuto | Tipo | Máximo | Unidades | Notas |
Temperatura de funcionamiento | -55 | +100 | ℃ | Temperatura del embase extendido, | |
Temperatura de almacenamiento | -55 | +125 | ℃ | Ambiente | |
Coeficiente de temperatura | ±0.02 | %/℃ | |||
Humedad | 20 | 95 | %R.H. | Humedad relativa, sin condensación |
4. Conformidad de los estándares
Parámetro | Notas |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
Prueba de la llama de la aguja (IEC 695-2-2) | Pruebe en la asamblea entera; tablero y componentes plásticos UL94V-0 obedientes |
IEC 61000-4-2 |
5. Especificación de la calificación
Parámetro | Notas |
Vibración | 10-55Hz barrido, 1 Min./barrido, 120 barridos para el eje 3 |
Choque mecánico | minuto 100g, 2 descensos en x y eje de y, 1 descenso en eje de z |
Frío (en funcionamiento) | Anuncio IEC60068-2-1 |
Calor húmedo | IEC60068-2-67 CY |
Ciclo de la temperatura | -40°C a 100°C, rampa 15°C/min., 500 ciclos |
Poder/ciclo termal | Vin = minuto a máximo, a carga plena, 100 ciclos |
Marginalidad del diseño | Tmin-10°C a Tmax+10°C, 5°C camina, Vin = minuto a máximo, carga 0-105% |
Prueba de vida | el 95% valoraron Vin y la carga, unidades en reducir la capacidad normal del punto, 1000 horas |
Solderability | IEC60068-2-20 |
6. Onda y curvas típicas
Cuadro 1: Eficacia en el voltaje de salida nominal contra loadcurrent para el mínimo, el nominal, y el voltageat máximo 25°C. de la entrada.
Cuadro 2: Eficacia en el voltaje de salida nominal y el poder 60%rated contra la tarifa de la circulación de aire para temperatura del aire ambiente of25°C, 40°C, y 55°C (voltaje de entrada nominal).
Cuadro 3: Disipación de poder en la corriente nominal del voltaje de salida vs.load para el mínimo, el nominal, y el inputvoltage máximo en 25°C.
Cuadro 4: Disipación de poder en el poder clasificado nominal del voltaje de salida el and60% contra la tarifa de la circulación de aire para los airtemperatures ambiente de 25°C, de 40°C, y de 55°C (inputvoltage nominal).
Cuadro 5: Temperatura del aire de potencia de salida máximo de las curvas que reduce la capacidad normal vs.ambient para los índices de la circulación de aire de 0 LFM through400 LFM con el aire que fluye del perno 3 para fijar 1 (inputvoltage nominal).
Cuadro 6: Temperatura del aire de las curvas vs.ambient de la salida poder-que reduce la capacidad normal máxima para los índices de la circulación de aire de 0 LFM through400 LFM con el aire que fluye de entrada a la salida (voltaje del nominalinput).
Cuadro 7: Diagrama termal del convertidor en la corriente a carga plena (13W) con 25°C en ningún fluir.
Cuadro 8: Ondulación delvoltaje de salidaen lacorrienteandratednominal de lacarga delvoltaje deentrada(100mV/div). Capacitancia de lacarga: condensador1μFceramicycondensador detantalio10μF. Ancho de banda: 20megaciclos.
Cuadro 9: Transeúnte de abertura en a carga plena (carga resistente) (40ms/div). Voltaje de entrada pre-aplicado. Ch 1: Vout (2V/div). Ch 2: Entrada CON./DESC. (2V/div).
Cuadro 10: Tiempo de caída de la parada en a carga plena (200μs/div). Ch 1: Vout (2V/div). Ch 2: Entrada CON./DESC. (2V/div)
Cuadro 11: Respuesta del voltaje de salida al paso-cambio en loadcurrent (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Loadcap: 10μF, condensador de tantalio del ESR de 100 mΩ y condensador 1μFceramic. Ch 1: Vout (100mV/div).
Cuadro 12: Respuesta del voltaje de salida al paso-cambio en loadcurrent (50%-75%-50% de Iout (máximo): dI/dt = 0.5A/μs). Loadcap: 220μF, condensador de tantalio del ESR de 30 mΩ y casquillo 1μFceramic. Ch 1: Vout (100mV/div).
7. Información física
7,1 Esquema mecánico
Notas:
1. Todos los pernos son 0,024" (0.6m m) diámetro sin el hombro.
2. Pin4 y Pin6 son conexión paralela. El usuario podría alcanzar la función Vout (+) si conecte cualquier orboth de dos pernos.
3. Tolerancias: x.xx ±0.02 adentro. (x.x ±0.5mm), x.xxx ±0.010 adentro. (x.xx ±0.25mm)
7,2 Designaciones del Pin
Pin no. | Nombre | Función |
1 | Vin (-) | Voltaje de entrada negativo |
2 | Permita | La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta. |
3 | Vin (+) | Voltaje de entrada positivo |
4 | Vout (+) | Voltaje de salida positivo |
5 | Vout (-) | Voltaje de salida negativo |
6 | Vout (+) | Voltaje de salida positivo |
7 | Ajuste | Ajuste del voltaje de salida. Deje el perno del AJUSTE abierto para el voltaje de salida nominal. |
