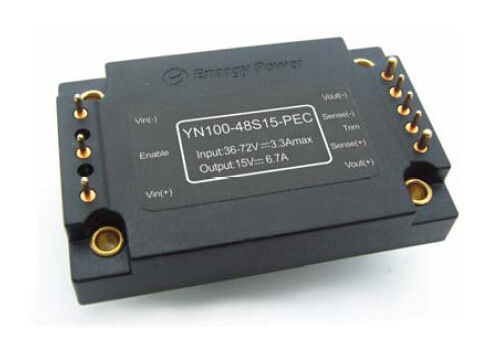

Salida 12V YN100-48S15-PEC de los convertidores 100W de DC-DC
Características dominantes
De potencia de salida: 100W
Gama ancha de la entrada: 36-72Vdc
Alta eficacia de conversión: El hasta 92%
Línea regulación hasta el ±0.5%
Regulación de la carga hasta el ±0.5%
Frecuencia de funcionamiento fija
Voltaje del aislamiento: 1500V
Permita el control (CON./DESC.)
Haga salir la protección de la sobrecarga
Protección del cortocircuito del modo del hipo
Protección de sobrecalentamiento
Cierre del debajo-voltaje de la entrada
Ajuste del voltaje de salida: el ±5%
Paquete: Encapsulado
Ladrillo cuarto: los 2.30×1.48×0.48in
58.5×37.6×12.3m m
Descripción del producto
Poder avanzado del uso de estos de DC-DC módulos del convertidor
proceso, control y tecnologías de envasado para proporcionar
la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y
de un componente maduro del poder. Abrazadera activa de alta frecuencia
la transferencia provee de densidad de poder más elevado de poco ruido y
eficacia alta.
1. Características eléctricas
Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura del embase, salvo especificación de lo contrario. Todas las temperaturas refieren a la temperatura de funcionamiento en el centro del embase. Toda la prueba de los datos en Ta=25oC exceptúa la definición especial.
1,1 Grados máximos absolutos
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje de entrada |
|
|
78 |
VDC |
Continuo, inoperativo |
|
|
75 |
VDC |
Continuo, actuando |
|
|
|
78 |
VDC |
Protección transitoria de funcionamiento,<100ms> |
|
Voltaje del aislamiento |
|
|
2000 |
VDC |
Entrada a la salida |
Temperatura de funcionamiento |
-55 |
|
100 |
℃ |
|
Temperatura de almacenamiento |
-65 |
|
125 |
℃ |
|
Permita al voltaje de Vin- |
-0,8 |
|
10 |
VDC |
|
1,2 Entre las características
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Gama de voltaje de entrada |
36 |
48 |
72 |
VDC |
Continuo |
Cierre del Debajo-Voltaje |
|
35,5 |
35,9 |
VDC |
Umbral de abertura |
32,5 |
34,0 |
|
VDC |
Umbral de la Vuelta-apagado |
|
Corriente de entrada máxima |
|
3,5 |
|
A |
A carga plena; entrada 36Vdc |
Eficacia |
|
92,5 |
|
% |
Figures1-4 |
Disipación |
|
7 |
11 |
W |
Ninguna carga |
Corriente de entrada discapacitada |
|
10 |
|
mA |
Permita el punto bajo del perno |
Recomiende la entrada externa Capacitancia |
|
100 |
|
μF |
ESR típico 0.1-0.2W |
1,3 Características de salida
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Punto de ajuste del voltaje de salida |
14,85 |
15,00 |
15,15 |
VDC |
Entrada nominal; Ninguna carga; 25℃ |
Gama del voltaje de salida |
14,80 |
15,03 |
15,20 |
VDC |
|
Gama de la corriente de salida |
0 |
|
6,7 |
A |
Conforme a reducir la capacidad normal la termal; Cuadros 5 - 8 |
Línea regulación |
|
±0.05 |
±0.50 |
% |
Línea baja a la alta línea; A carga plena |
Regulación de la carga |
|
±0.09 |
±0.50 |
% |
Ninguna carga a carga plena; Entrada nominal |
Regulación de temperatura |
|
|
±0.02 |
%/°C |
Sobre la gama de temperaturas de funcionamiento |
Límite actual |
7 |
7,7 |
8,7 |
A |
Voltaje de salida el 95% del nominal |
Corriente del cortocircuito |
0,3 |
7,7 |
8,5 |
A |
Voltaje de salida <250 mV=""> |
Ondulación (RMS) |
|
50 |
|
milivoltio |
Entrada nominal; A carga plena; 20 MHzbandwidth; Cuadro 13 |
Ruido (de pico a pico) |
|
150 |
|
milivoltio |
|
Casquillo de la salida máxima. |
|
|
4000 |
μF |
Entrada nominal; A carga plena |
Ajuste del voltaje de salida |
|
±5 |
|
% |
Entrada nominal; A carga plena; 25°C |
1,4 Características de la reacción dinámica
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Cambie en corriente de salida (di/dt= 0.1A/μs) |
|
440 |
|
milivoltio |
el 50% al 75% hasta el 50% Iout máximo; Cuadro 11 |
Cambie en corriente de salida (di/dt= 2.5A/μs) |
|
520 |
|
milivoltio |
el 50% al 75% hasta el 50% Iout máximo; Cuadro 12 |
Tiempo de corrección |
|
300 |
|
μS |
Al nom del dentro 1% Vout. |
Tiempo de abertura |
|
15 |
|
ms |
A carga plena; Nom del Vout=90%. Cuadro 9 |
Tiempo de caída de la parada |
|
5 |
|
ms |
A carga plena; Nom del Vout=10%. Cuadro 10 |
Overshoot del voltaje de salida |
|
|
|
% |
|
1,5 Características funcionales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Frecuencia de la transferencia |
187 |
230 |
255 |
Kilociclo |
Etapa de regla y etapa del aislamiento |
Ajuste (Pin6) |
Vea el ajuste del voltaje de la parte 7,3 (Pin6) |
||||
Ajuste del voltaje de salida |
|
5 |
|
% |
Arregle para arriba, Pin del ajuste a Vout (+). |
|
5 |
|
% |
Arregle abajo, Pin del ajuste a Vout (-). |
|
Permita el control (CON./DESC.) (Pin2) |
Vea la parte 7,1 |
||||
Permita el voltaje Permita la corriente de fuente |
|
|
10 |
VDC |
Permita la flotación del perno |
|
|
0,5 |
mA |
|
|
Permita (control ENCENDIDO-APAGADO) Lógica positiva |
3,5 |
|
10 |
VDC |
En-Control, lógica alta o flotación |
-0,5 |
|
0,5 |
VDC |
Apagado-Control, lógica baja |
|
Protección de la sobrecarga |
105 |
115 |
130 |
% |
Actual-Modo, pulso por la corriente del pulso Umbral del límite, (carga de %Rated) |
Protección del cortocircuito |
|
|
65 |
mΩ |
Tipo: Modo del hipo, No-Trabando, Auto-Recuperación, umbral, cortocircuito Resistencia |
De sobrecalentamiento Protección |
|
105 |
|
℃ |
Tipo: No-Enganche, Auto-Recuperación; Umbral, temperatura del PWB |
|
15 |
|
℃ |
Histéresis |
1,6 Características del aislamiento
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje del aislamiento |
1500 |
|
|
VDC |
Entrada a la salida |
1500 |
|
|
VDC |
Entrada a la base |
|
500 |
|
|
VDC |
Salida a la base |
|
Resistencia del aislamiento |
10 |
|
|
MΩ |
En 500VDC para probarlo cuando es atmosférico la presión y la derecha es el 90% |
Capacitancia del aislamiento |
|
1000 |
|
PF |
|
2. Características generales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Peso |
|
2.5(72) |
|
(G) de la onza |
Encapsulado |
MTBF (calculado) |
1 |
|
|
MHrs |
TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA |
3. Características ambientales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamiento |
-55 |
|
+100 |
℃ |
Temperatura extendida, baja del PWB |
Temperatura de almacenamiento |
-65 |
|
+125 |
℃ |
Ambiente |
Coeficiente de temperatura |
|
|
±0.02 |
%/℃ |
|
Humedad |
20 |
|
95 |
%R.H. |
Humedad relativa, sin condensación |
4. Conformidad de los estándares
Parámetro |
Notas |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Prueba de la llama de la aguja (IEC 695-2-2) |
Pruebe en la asamblea entera; Tablero y componentes plásticos UL94V-0 obedientes |
IEC 61000-4-2 |
|
5. Especificación de la calificación
Parámetro |
Notas |
Vibración |
10-55Hz barrido, 1 Min./barrido, 120 barridos para el eje 3 |
Choque mecánico |
minuto 100g, 2 descensos en x y eje de y, 1 descenso en eje de z |
Frío (en funcionamiento) |
Anuncio IEC60068-2-1 |
Calor húmedo |
IEC60068-2-67 CY |
Ciclo de la temperatura |
-40°C a 100°C, rampa 15°C/min., 500 ciclos |
Poder/ciclo termal |
Vin = minuto a máximo, a carga plena, 100 ciclos |
Marginalidad del diseño |
Tmin-10°C a Tmax+10°C, 5°C camina, Vin = minuto a máximo, carga 0-105% |
Prueba de vida |
el 95% valoraron Vin y la carga, unidades en reducir la capacidad normal del punto, 1000 horas |
Solderability |
IEC60068-2-20 |
6. Onda y curvas típicas
Cuadro 1: Eficacia en el voltaje de salida nominal contra la corriente de la carga para el mínimo, el nominal, y el voltaje de entrada máximo en 25°C.
Cuadro 2: Eficacia en el voltaje de salida nominal y el poder clasificado del 60% contra la tarifa de la circulación de aire para temperatura del aire ambiente de 25°C, de 40°C, y de 55°C (Vin nominal).
Cuadro 3: Disipación de poder en el voltaje de salida nominal contra la corriente de la carga para el mínimo, el nominal, y el voltaje de entrada máximo en 25°C.
Cuadro 4: Disipación de poder en el voltaje de salida nominal y el poder clasificado del 60% contra la tarifa de la circulación de aire para temperatura del aire ambiente de 25°C, de 40°C, y de 55°C (que reduce la capacidad normal de voltaje de entrada).
Cuadro 5: Curvas que reducen la capacidad normal de potencia de salida máximas contra temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM a 400 LFM con el aire que fluye del perno 3 para fijar 1 (reduciendo la capacidad normal de voltaje de entrada).
Cuadro 6: Diagrama termal del convertidor en la corriente a carga plena (100W) con el aire 25°C que fluye al índice de 200 LFM. El aire está fluyendo a través del convertidor del perno 3 para fijar 1 (reduciendo la capacidad normal de voltaje de entrada).
Cuadro 7: Curvas poder-que reducen la capacidad normal de la salida máxima contra temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM a 400 LFM con el aire que fluye de entrada a la salida (voltaje de entrada nominal).
Cuadro 8: Diagrama termal del convertidor en la corriente a carga plena (100W) con el aire 25°C que fluye al índice de 200 LFM. El aire está fluyendo a través del convertidor de entrada a la salida (voltaje de entrada nominal).
Cuadro 9: Transeúnte de abertura en a carga plena (carga resistente) (20 ms/div). Voltaje de entrada pre-aplicado. Ch 1: Vout (5V/div). Ch 2: Entrada CON./DESC. (2V/div)
Cuadro 10: Tiempo de caída de la parada en a carga plena (20 ms/div). Ch 1: Vout (5V/div). Ch 2: Entrada CON./DESC. (2V/div).
Cuadro 11: Respuesta del voltaje de salida al paso-cambio en la corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Casquillo de la carga: 10μF, condensador de tantalio del ESR de 100 mΩ y condensador de cerámica 1μF. Ch 1: Vout (200mV/div).
Cuadro 12: Respuesta del voltaje de salida al paso-cambio en la corriente de la carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Casquillo de la carga: 470μF, condensador de tantalio del ESR de 30 mΩ y casquillo de cerámica 1μF. Ch 1: Vout (200mV/div).
Cuadro 13: Ondulación del voltaje de salida en la corriente del voltaje de entrada nominal y de la carga clasificada (50mV/div). Capacitancia de la carga: condensador de cerámica 1μF y condensador de tantalio 10μF. Ancho de banda: 20 megaciclos.
7. Especificaciones de la función
7,1 Permita el control (CON./DESC.) (Pin 2)
El perno de la permisión permite que el módulo de poder sea cambiado por intervalos electrónicamente. La función (con./desc.) de la permisión es útil para conservar poder de batería, para el uso pulsado del poder o para el poder para arriba que ordena. El perno de la permisión se refiere - al Vin. Se levanta internamente, así que no se requiere ninguna fuente externa del voltaje. Un interruptor abierto del colector (o abra el dren) se recomienda para el control del perno de la permisión. Al usar el perno de la permisión, asegúrese de que la referencia es realmente - el perno de Vin, no delante de la EMI que filtra o remotamente de la unidad. Ópticamente el acoplamiento de la señal de control y la localización del acoplador opto directamente en el módulo evitarán ninguno de estos problemas. Si el perno de la permisión no se utiliza, puede ser dejado la flotación (lógica positiva) o ser conectado con - el perno de Vin (lógica negativa). Figure los detalles de A cinco circuitos posibles para conducir el perno CON./DESC. La figura B es una mirada detallada del conjunto de circuitos CON./DESC. interno.
Figure A: Diversos circuitos para conducir el perno CON./DESC.
Figura B: Conjunto de circuitos CON./DESC. interno del perno.
7,2 Teledetección (pernos 7 y 5)
La teledetección permite que el convertidor detecte el voltaje de salida directamente actualmente carga y compensa así automáticamente las pérdidas de la distribución y del contacto del conductor de la carga (figura C). Hay una ventaja del sentido para cada terminal de salida, señalada +Sense y - sentido. Estas ventajas llevan muy de poca intensidad comparada con las ventajas de la carga. Internamente un resistor está conectado entre el terminal del sentido y el terminal de salida de poder. Si el sentido remoto no se utiliza, el sentido lleva necesidades de ser puesto en cortocircuito a su salida respectiva lleva (la figura D).
El cuidado tiene que ser tomado al hacer conexiones de la salida. Si los terminales de salida desconectan antes de las líneas de sentido, la corriente a carga plena fluirá abajo de las líneas de sentido y dañará los resistores de detección internos. Esté seguro de accionar siempre abajo el convertidor antes de hacer cualesquiera conexiones de la salida. El voltaje máximo de la remuneración para la línea descenso está hasta 0.5V.
Figura C: Conexión remota del sentido.
Figura D: El sentido remoto no se utiliza.
7,3 Ajuste del voltaje (Pin 6)
El voltaje de salida se puede ajustar hacia arriba o hacia abajo con un resistor externo. Hay lógica positiva del ajuste y lógica negativa del ajuste disponibles. Para la lógica positiva, el voltaje de salida aumentará cuando un resistor externo del ajuste está conectado entre el ajuste y el perno de +Vout/+Sense. El voltaje de salida disminuirá cuando un resistor externo del ajuste está conectado entre el ajuste y - el perno de Vout/-Sense. Un pote de varias espiras del ajuste 20KΩ se puede también utilizar para ajustar el voltaje de salida hacia arriba o hacia abajo (la figura E y F).
Ajuste-Para arriba |
Pin del ajuste a +Sense |
Pin del ajuste - al sentido |
Ajuste-Abajo |
Pin del ajuste - al sentido |
Pin del ajuste a +Sense |
Figura E: Lógica positiva del ajuste.
Figura F: Conexión del pote del ajuste.
7,4 Características de protección
·Cierre del Debajo-Voltaje de la entrada: El convertidor se diseña para apagar cuando el voltaje de entrada es demasiado bajo, ayudando evita un problema de la inestabilidad del sistema de entrada, el conjunto de circuitos del cierre es un comparador con la histéresis de DC. Cuando está subiendo el voltaje de entrada, debe exceder el valor de umbral de abertura típico del voltaje (enumerado en la página de la especificación) antes de que el convertidor se gire. Una vez que el convertidor está prendido, el voltaje de entrada debe bajar debajo del valor de umbral típico del voltaje de la Vuelta-Apagado antes de que el convertidor apague.
·Límite de la corriente de salida: El límite actual máximo sigue siendo constante como los descensos del voltaje de salida. Sin embargo, la impedancia del cortocircuito a través de la salida es una vez bastante pequeña hacer la caída de voltaje de voltaje de salida debajo del voltaje especificado del cierre del Actual-Límite de DC de la salida, el convertidor en estado indefinido de la protección del cortocircuito del modo del hipo hasta que se quite la condición del cortocircuito. Esto previene la calefacción excesiva del convertidor o del tablero de carga.
·Cierre de sobrecalentamiento: Un sensor de temperatura en el convertidor detecta la temperatura media del módulo. El circuito termal del cierre se diseña para dar vuelta al convertidor de cuando la temperatura en la ubicación detectada alcanza el valor de sobrecalentamiento del cierre. Permitirá que el convertidor se gire otra vez cuando la temperatura de las caídas detectadas de la ubicación por la cantidad del valor de sobrecalentamiento de la histéresis del recomienzo del cierre.
8. Consideración típica del uso y del diseño
8,1 Circuito típico del uso
Figura G: Circuito típico del uso (unidad de la lógica negativa, permitida permanentemente).
8,2 Filtración de la entrada
Los convertidores de DC-DC, por naturaleza, generan niveles significativos de ruidos conducidos e irradiados. Los ruidos conducidos incluyeron ruidos comunes del modo y del modo del diferencial. El ruido común del modo se relaciona directamente con la capacitancia parásita eficaz entre los conductores de la entrada del módulo de poder y la tierra del chasis. El ruido diferenciado del modo está a través de los conductores de la entrada. Se recomienda para tener cierto nivel de supresión de la EMI al módulo de poder. El ruido conducido en las líneas eléctricas de la entrada puede ocurrir como corrientes del ruido del diferencial o del común-modo. El estándar requerido para las emisiones conducidas es EN55022 la clase A (FCC Part15). (Véase la figura H).
Figura H: Filtración de la entrada.
9. La ondulación del método de prueba 9,1 y la prueba hechas salir del ruido la ondulación de la salida se compone de puntos de ruido de la ondulación de la frecuencia fundamental y de la transferencia el de alta frecuencia. La ondulación fundamental de la frecuencia que cambia (o la ondulación básica) está en el 100KHz a la gama 1MHz; el punto de ruido de alta frecuencia de la transferencia (o el ruido de la transferencia) está en los 10 megaciclos a la gama 50MHz. El ruido de la transferencia se especifica normalmente con ancho de banda de 20 megaciclos para incluir todos los armónicos significativos para los puntos de ruido. La manera más fácil de medir la ondulación y el ruido de la salida es utilizar una extremidad de la punta de prueba del osciloscopio y un anillo de la tierra presionados directamente contra los pernos de la salida del convertidor de poder, como se muestra abajo. Esto hace la conexión posible más corta a través de los terminales de salida. El clip de tierra de la punta de prueba del osciloscopio se debe nunca utilizar en la medida de la ondulación y de ruido. El clip de tierra no sólo actuará como una antena y recogida la energía de alta frecuencia irradiada, pero introducirá el ruido del común-modo a la medida también. La disposición de prueba estándar para las medidas de la ondulación y de ruido se muestra en el cuadro I. Un zócalo de la punta de prueba (Tektronix, P.N. 131.0258-00) se utiliza para que las medidas eliminen la recogida del ruido asociada al clip de tierra largo de las puntas de prueba del alcance.
Cuadro I: Medios de la prueba del estándar de la ondulación y de ruido.
10. Información física
10,1 Esquema mecánico
Notas:
1. Los pernos 4, 8 son 0,060" (1.52m m) diámetro con 0,085" (2.16m m) los hombros del pilar del diámetro.
2. El resto de los pernos son 0,040" (1.02m m) diámetro con 0,065" (1.65m m) los hombros del pilar del diámetro.
3. Tolerancias: x.xx ±0.02 adentro. (x.x±0.5mm)
x.xxx ±0.010 adentro. (x.xx±0.25mm)
10,2 Designaciones del Pin
Pin no. |
Nombre |
Función |
1 |
Vin (+) |
Voltaje de entrada positivo |
2 |
Permita |
La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta. |
3 |
Vin (-) |
Voltaje de entrada negativo |
4 |
Vout (-) |
Voltaje de salida negativo |
5 |
Sentido (-) |
Sentido remoto negativo. El sentido (-) puede ser conectado con Vout (-) o a la izquierda abrirse. |
6 |
Ajuste |
Ajuste del voltaje de salida. Deje el perno del ajuste abierto para el voltaje de salida nominal. |
7 |
Detecte (+) |
Sentido remoto positivo. El sentido (+) puede ser conectado con Vout (+) o a la izquierda abrirse. |
8 |
Vout (+) |
Voltaje de salida positivo |
Persona de Contacto: Miss. Angel
Teléfono: 1598940345
Fax: 86-755-3697544
Micrófono negro del plástico 3FF al adaptador normal de SIM, 500pcs micro en un Polybag
Micrófono plástico estándar del ABS al adaptador normal de SIM para el teléfono celular
Sim micro vendedor caliente al adaptador estándar de Sim para el móvil normal
Adaptador nano del ABS plástico SIM, adaptador nano de la tarjeta de IPhone 4 SIM
Adaptador nano de IPhone 5 negros SIM con 4FF nano - 3FF
ABS plástico del adaptador nano único de IPhone5 SIM nano a la mini tarjeta
4FF - adaptador de 3FF SIM, nano al adaptador micro 500pcs de Sim en un Polybag
Adaptador micro plástico del ABS 3FF SIM para IPhone 4 o IPhone 5
Plástico nano 2 en 1 adaptador combinado del micrófono SIM para IPhone 5 1,2 x 0.9cm
