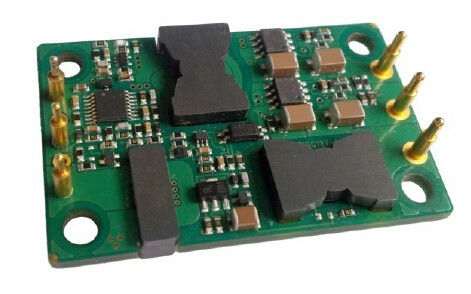

Salida ±15V YN150-24DB15-POC de los convertidores 150W de DC-DC

±15VYN150-24DB15-POC de la salida de los convertidores 150W de DC-DC

Características dominantes

De potencia de salida: 150W

Gama ancha de la entrada: 18-36Vdc

Alta eficacia de conversión: El hasta 92%

Línea regulación hasta el ±1%

Regulación de la carga hasta el ±1%

Voltaje del aislamiento: 1500V

Permita el control (CON./DESC.)

Haga salir la protección de la sobreintensidad de corriente

Protección del cortocircuito del modo del hipo

Protección de sobrecalentamiento

Cierre del debajo-voltaje de la entrada

Descripción del producto

Poder avanzado del uso de estos de DC-DC módulos del convertidor

proceso, control y tecnologías de envasado para proporcionar

la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y

de un componente maduro del poder. Abrazadera activa de alta frecuencia

la transferencia provee de densidad de poder más elevado de poco ruido y

eficacia alta.

1. Características eléctricas

1,1 Grados máximos absolutos

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje de entrada			40	VDC	Continuo, inoperativo
			38	VDC	Continuo, actuando
			40	VDC	Protección transitoria de funcionamiento,<100ms>
Voltaje del aislamiento			2000	VDC	Entrada a la salida
Temperatura de funcionamiento	-40		100	℃	Debido a temperatura del PWB
Temperatura de almacenamiento	-55		105	℃
Permita - el voltaje de Vin	-2		10	VDC

1,2 Entre las características

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama de voltaje de entrada	18	24	36	VDC
Cierre del Debajo-Voltaje		17,5	17,9	VDC	Punto de relanzamiento
	15,5	16,5		VDC	Proteja el punto
Corriente de entrada máxima			10	A	Minuto de Vin, salida a carga plena
Eficacia		91		%	Entrada clasificada; Carga clasificada
Disipación, espera			12	W	Ninguna carga

1,3 Características de salida

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Punto de ajuste del voltaje de salida	14,85	15	15,15	VDC	+Vout	Voltaje de entrada clasificado, ninguna carga
	-14,85	-15	-15,15	VDC	- Vout
Gama del voltaje de salida	14,55	15	15,45	VDC	+Vout	Voltaje de entrada clasificado, carga
	-14,55	-15	-15,45	VDC	- Vout
Gama de la corriente de salida	0,1		5	A	+Vout
	0,1		5	A	- Vout
Línea regulación		±0.5	±1	%	+Vout	Al mismo tiempo aumento dos la carga
		±0.5	±1	%	- Vout
Regulación de la carga		±0.5	±1	%	+Vout	Al mismo tiempo aumento dos la carga
		±0.5	±1	%	- Vout
Sobreintensidad de corriente de la salida protección	5,25		6,5	A	+Vout	el 95% del voltaje de la salida nominal, carga
	5,25		6,5	A	- Vout
Corriente del cortocircuito			7	A	+Vout
			7	A	- Vout
Ondulación (RMS)		100		milivoltio	+Vout	Entrada nominal; a carga plena; 20 megaciclos ancho de banda.
		100		milivoltio	- Vout
Ruido (de pico a pico)		150		milivoltio	+Vout
		150		milivoltio	- Vout
Carga capacitiva de themachine	220		1800	μF	+Vout
	220		1800	μF	- Vout

1,4 Características de la reacción dinámica

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Cambie en corriente de salida		480		milivoltio	el 50% al 75% hasta el 50% Iout máximo; (di/dt= 0.1A/μs)
		600		milivoltio	el 50% al 75% hasta el 50% Iout máximo; (di/dt= 2.5A/μs)
Tiempo de recuperación dinámico		300		μS
Tiempo de abertura		15		ms	A partir de vin a la subida del vout hasta el 90%
Overshoot de la Vuelta-apagado		5	5	ms

1,5 Características funcionales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Frecuencia de la transferencia	187	230	255	Kilociclo
Permita la corriente			10	mA
Permita (CON./DESC.)	3,5		10	VDC	En-control, lógica alta o flotación
	-0,5		0,5	VDC	Apagado-control, lógica baja
Protección de la sobrecarga	105	115	125	%	El modo actual, pulsa corriente (la carga rared el 100%)
Protección del cortocircuito			65	mΩ	Modo del hipo, desde la recuperación
Sobre la protección de la temperatura		105		℃	Proteja el punto, debido a temperatura del PWB
		90		℃	Punto de relanzamiento

1,6 Características del aislamiento

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje del aislamiento	1500			VDC	Entrada a la salida
	1500			VDC	Entrada a la base
	500			VDC	Salida a la base
Resistencia del aislamiento	100			MΩ	En 500Vdc para probarlo cuando es atmosférico la presión y la derecha es el 90%
Capacitancia del aislamiento		1000		PF

2. Características generales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		1.4(40)		(G) de la onza
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

3. Características ambientales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamiento	-40		100	℃	temperatura baja del PWB
Temperatura de almacenamiento	-55		105	℃	Ambiente
Coeficiente de temperatura			±0.02	%/℃
Humedad	20		95	%R.H.

4. Conformidad de los estándares

Parámetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Onda y curvas típicas

Cuadro 1: Eficacia en el voltaje de salida nominal contra.
corriente de la carga para el mínimo, el nominal, y el máximo
voltaje de entrada en 25°C.

Cuadro 2: Eficacia en el voltaje de salida nominal y el 60%
poder clasificado contra la tarifa de la circulación de aire para temperatura del aire ambiente
de 25°C, de 40°C, y de 55°C (voltaje de entrada nominal).

Cuadro 3: Curvas que reducen la capacidad normal de potencia de salida máximas contra.
temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM a través
400 LFM con el aire que fluye del perno 3 para fijar 1 (entrada nominal
voltaje).

Cuadro 4: Ondulación del voltaje de salida en la entrada nominal
corriente del voltaje y de la carga clasificada (20 mV/div). Carga
capacitancia: condensador 0.1μF y tantalio de cerámica 10μF
condensador. Ancho de banda: 20 megaciclos.

Cuadro 5: Diagrama termal del convertidor en a carga plena
corriente (150W) con el aire 25°C que fluye al índice de
200 LFM. El aire está fluyendo a través del convertidor de
perno 3 para fijar 1 (voltaje de entrada nominal).

Cuadro 6: Diagrama termal del convertidor en a carga plena
corriente (150W) con el aire 25°C que fluye al índice de
200 LFM. El aire está fluyendo a través del convertidor de
entrada a la salida (voltaje de entrada nominal).

Cuadro 7: Transeúnte de abertura en a carga plena (carga resistente)
(20ms/div). Voltaje de entrada pre-aplicado.
Ch1: Vout (10V/div); Ch2: Entrada CON./DESC. (2V/div)

Cuadro 8: Tiempo de caída de la parada en a carga plena (40 ms/div).
Ch1: Vout (10V/div); Ch2: Entrada CON./DESC. (2V/div)

Cuadro 9: Respuesta del voltaje de salida al paso-cambio adentro
corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt =
0.1A/μs). Casquillo de la carga: 10μF, tantalio del ESR de 100 mΩ
condensador y condensador de cerámica 1μF. Ch1: Vout
(200mV/div)

Cuadro 10: Respuesta del voltaje de salida al paso-cambio en carga
corriente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs).
Casquillo de la carga: 470μF, condensador de tantalio del ESR de 30 mΩ y
casquillo de cerámica 0.1μF. Ch1: Vout (200mV/div)

6. Información física

6,1 Esquema mecánico

Notas:
1. Fija 4, diámetro de 6are 1.52m m con el diámetro de 2.16m m.
2. Fija 1, 3 son diámetro de 1.02m m con el diámetro de 1.65m m.
3. Tolerancias: x.x ±0.5mm.x.xx ±0.25mm

6,2 Designaciones del Pin

Pin no.	Nombre	Función
1	Vin (+)	Voltaje de entrada positivo
3	Permita	La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
5	Vin (-)	Voltaje de entrada negativo
6	Vout (-)	Voltaje de salida negativo
9	COM	Tierra
10	Vout (+)	Voltaje de salida positivo
