Módulo 8V del convertidor de DC-DC

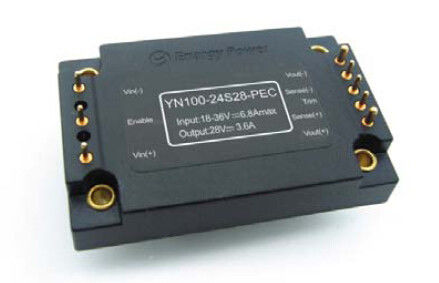

Salida 28V YN100-24S28-PEC de los convertidores 100W de DC-DC

Características dominantes

De potencia de salida: 100W

Gama ancha de la entrada: 18-36Vdc

Alta eficacia de conversión: El hasta 93%

Línea regulación hasta el ±1%

Regulación de la carga hasta el ±1%

Voltaje del aislamiento: 1500V

Permita el control (CON./DESC.)

Haga salir la protección de la sobreintensidad de corriente

Protección del cortocircuito del modo del hipo

Protección de sobrecalentamiento

Cierre del debajo-voltaje de la entrada

Descripción del producto

Poder avanzado del uso de estos de DC-DC módulos del convertidor

proceso, control y tecnologías de envasado para proporcionar

la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y

de un componente maduro del poder. Abrazadera activa de alta frecuencia

la transferencia provee de densidad de poder más elevado de poco ruido y

eficacia alta.

1. Características eléctricas

1,1 Grados máximos absolutos

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje de entrada			45	VDC	Continuo, inoperativo
			40	VDC	Continuo, actuando
			45	VDC	Protección transitoria de funcionamiento,<100ms>
Voltaje del aislamiento			2000	VDC	Entrada a la salida
Temperatura de funcionamiento	-40		100	℃	Temperatura del PWB
Temperatura de almacenamiento	-55		105	℃
Permita - el voltaje de Vin	-0,5		10	VDC

1,2 Entre las características

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama de voltaje de entrada	18	24	36	VDC
Cierre del Debajo-Voltaje		17,5	17,9	VDC	Punto de relanzamiento
	15,5	16,5		VDC	Proteja el punto
Corriente de entrada máxima			6,7	A	Minuto de Vin, salida a carga plena
Eficacia		92		%	Entrada clasificada; Carga clasificada
Disipación, espera		5	13	W	Ninguna carga

1,3 Características de salida

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Punto de ajuste del voltaje de salida	27,72	28,00	28,28	VDC	Voltaje de entrada clasificado, ninguna carga
Gama del voltaje de salida	27,50	28,00	28,50	VDC
Gama de la corriente de salida	0		3,57	A
Línea regulación		±0.5	±1.0	%
Regulación de la carga		±0.09	±1.0	%
Límite actual	3,75	4,28	4,64	A	el 95% del voltaje de la salida nominal
Corriente del cortocircuito	3,57	3,57	4,28	A
RMS		200		milivoltio	Entrada nominal; a carga plena; 20MHz, ancho de banda
de pico a pico		280		milivoltio
Carga capacitiva del máquina			2200	μF

1,4 Características de la reacción dinámica

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Cambie en corriente de salida		700		milivoltio	el 50% al 75% hasta el 50% Iout máximo; (di/dt= 0.1A/µs)
		720		milivoltio	el 50% al 75% hasta el 50% Iout máximo; (di/dt= 2.5A/µs)
Tiempo de recuperación dinámico		300		μS
Tiempo de subida de la salida		15		ms	A partir de vin a la subida del vout hasta el 90%
Overshoot de la Vuelta-apagado			5	ms

1,5 Características funcionales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Frecuencia de la transferencia	187	230	255	Kilociclo
Ajuste de la salida		8		% de Vout	tTrim para arriba
		8			Ajuste abajo
Permita la corriente			0,5	mA
Permita (CON./DESC.)	3,5		10	VDC	En-control, lógica alta o flotación
	-0,5		0,5	VDC	Apagado-control, lógica baja
Protección de la sobrecarga	105	120	130	%	El modo actual, pulsa corriente (la carga rared el 100%)
Protección del cortocircuito			65	mΩ	Modo del hipo, desde la recuperación
Sobre la protección de la temperatura		105		℃	Proteja el punto, debido a temperatura del PWB
		90		℃	Punto de relanzamiento

1,6 Características del aislamiento

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje del aislamiento	1500			VDC	Entrada a la salida
	1500			VDC	Entrada a la base
	500			VDC	Salida a la base
Resistencia del aislamiento	10			MΩ	En 500Vdc para probarlo cuando la presión atmosférica y la derecha es el 90%
Capacitancia del aislamiento		1000		PF

2. Características generales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		2.5(72)		(G) de la onza
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

3. Características ambientales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamiento	-40		100	℃	temperatura baja del PWB
Temperatura de almacenamiento	-55		105	℃	Ambiente
Coeficiente de temperatura			±0.02	%/℃
Humedad	20		95	%R.H.

4. Conformidad de los estándares

Parámetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Onda y curvas típicas

Cuadro 1: Eficacia en el voltaje de salida nominal contra.

corriente de la carga para el mínimo, el nominal, y el máximo

voltaje de entrada en 25°C.

Cuadro 2: Eficacia en el voltaje de salida nominal y el 60%

poder clasificado contra la tarifa de la circulación de aire para temperatura del aire ambiente de

25°C, 40°C, y 55°C (voltaje de entrada nominal).

Cuadro 3: Curvas que reducen la capacidad normal de potencia de salida máximas contra.

temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM a través

400 LFM con el aire que fluye del perno 3 para fijar 1 (entrada nominal

voltaje).

Cuadro 4: Ondulación del voltaje de salida en la entrada nominal

corriente del voltaje y de la carga clasificada (20 mV/div). Carga

capacitancia: condensador 0.1μF y tantalio de cerámica 10μF

condensador. Ancho de banda: 20 megaciclos.

Cuadro 5: Diagrama termal del convertidor en a carga plena

corriente (100W) con el aire 25°C que fluye al índice de

200 LFM. El aire está fluyendo a través del convertidor de

perno 3 para fijar 1 (voltaje de entrada nominal).

Cuadro 6: Diagrama termal del convertidor en a carga plena

corriente (100W) con el aire 25°C que fluye al índice de

200 LFM. El aire está fluyendo a través del convertidor de

entrada a la salida (voltaje de entrada nominal).

Cuadro 7: Transeúnte de abertura en a carga plena (carga resistente)

(100ms/div). Voltaje de entrada pre-aplicado.

Ch1: Entrada CON./DESC. (1V/div; Ch2: Vout (20V/div)

Cuadro 8: Tiempo de caída de la parada en a carga plena (40 ms/div).

Ch1: Entrada CON./DESC. (1V/div; Ch2: Vout (20V/div)

Cuadro 9: Respuesta del voltaje de salida al paso-cambio adentro

corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt =

0.1A/μs). Casquillo de la carga: 10μF, tantalio del ESR de 100 mΩ

condensador y condensador de cerámica 0.1μF. Ch1: Vout

(1V/div)

Cuadro 10: Respuesta del voltaje de salida al paso-cambio en carga

corriente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Carga

casquillo: 10μF, condensador de tantalio de 100 mW ESR y 0.1μF de cerámica

casquillo. Ch1: Vout (1V/div)

6. Información física

6,1 Esquema mecánico

Notas:

1. Los pernos 6, 10 son diámetro de 1.52m m con el diámetro de 2.16m m.

2. Otro fija el diámetro de 1.02m m con el diámetro de 1.65m m.

3. Tolerancias: x.x ±0.5mm.x.xx ±0.25mm

6,2 Designaciones del Pin

Pin no.	Nombre	Función
1	Vin (+)	Voltaje de entrada positivo
2	NU	NU
3	Permita	La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
4	NU	NU
5	Vin (-)	Voltaje de entrada negativo
6	Vout (-)	Voltaje de salida negativo
7	Sentido (-)	Sentido remoto negativo. El sentido (-) puede ser conectado con Vout (-) o a la izquierda abrirse.
8	Ajuste	Ajuste del voltaje de salida. Deje el perno del ajuste abierto para el voltaje de salida nominal.
9	Detecte (+)	Sentido remoto positivo. El sentido (+) puede ser conectado con Vout (+) o a la izquierda abrirse.
10	Vout (+)	Voltaje de salida positivo
