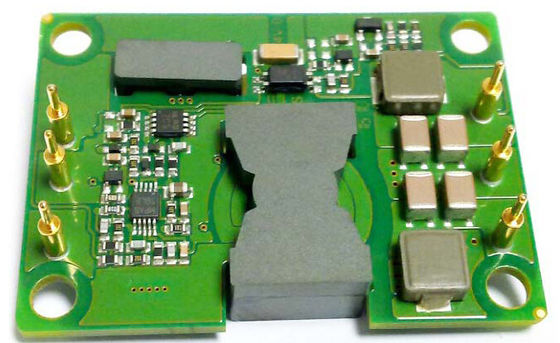

Wide input range 18‐36 Volt DC-DC Converters 50W XD50-24DB15-POC

Datos del producto:

Lugar de origen: China
Nombre de la marca: Enargy
Número de modelo: XD50-24DB15-POC

Pago y Envío Términos:

Cantidad de orden mínima: 1pcs
Precio: Negotiation
Tiempo de entrega: 1-8 semanas
Condiciones de pago: negociación
Capacidad de la fuente: 1000pcs/week
Contactar ahora
Descripción detallada del producto

Salida 15V XD50-24DB15-POC de los convertidores 50W de DC-DC



Características:

Gama ancha de la entrada: 18 ‐ 36 V

De potencia de salida: 50W

Alta eficacia de conversión: el 90%

Línea regulación a: el ±1%

Regulación de la carga a: el ±1%

Entrada bajo ‐ de la cerradura del voltaje del ‐ hacia fuera

Salida sobre la protección de la corriente del ‐

Protección del cortocircuito del modo del hipo

Salida sobre la protección del voltaje del ‐

Permita el control (con./desc.)

Voltaje del aislamiento (entrada a la salida): 1500Vdc



Descripción del producto:

Poder avanzado del uso de estos de DC del ‐ de DC módulos del convertidor

proceso, control y tecnologías de envasado a

proporcione el funcionamiento, la flexibilidad, la confiabilidad y el coste

eficacia de un componente maduro del poder. Alto

la transferencia activa de la abrazadera de la frecuencia proporciona poder más elevado

densidad con eficacia de poco ruido y alta.



1. Características eléctricas

1,1 Grados máximos absolutos

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Voltaje de entrada





45

VDC

Continuo, inoperativo





40

VDC

Continuo, actuando





45

VDC

Voltaje de impulso,<100ms>

Voltaje del aislamiento





2000

VDC

Entrada a la salida

Temperatura de funcionamiento

-40



100

Debido a temperatura del PWB

Temperatura de almacenamiento

-55



115



Permita - el voltaje de Vin

-2



10

VDC





1,2 Entre las características

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Gama de voltaje de entrada de funcionamiento

18

24

36

VDC



Cierre del Debajo-Voltaje de la entrada



17,5

17,9

VDC

Punto de relanzamiento

16

16,5



VDC

Proteja el punto

Corriente de entrada máxima





3,5

A

Minuto de Vin, salida a carga plena

Eficacia



89



%

Entrada clasificada; carga clasificada

Disipación, espera



4



W

Ninguna carga



1,3 Características de salida

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Punto de ajuste del voltaje de salida

+14,85

+15,00

+15,15

VDC

+Vout

Voltaje de entrada clasificado, pequeña carga

-14,50

-15,00

-15,50

VDC

- Vout

Gama del voltaje de salida

+14,80

+15,00

+15,20

VDC

+Vout



-14,40

-15,00

-15,60

VDC

- Vout



Gama de la corriente de salida

0,2



1,7

A

+Vout



0,2



1,7

A

- Vout



Voltage Regulation





±1

%

+Vout







±4

%

- Vout



Regulación de la carga





±1

%

+Vout







±4

%

- Vout



Protección de la sobreintensidad de corriente de la salida



2,4



A

+Vout

el 90% del voltaje de la salida nominal



2,4



A

- Vout

Corriente corta de Circui de la salida

0



5

A

+Vout



0



5

A

- Vout



RMS



15



milivoltio

+Vout

Entrada nominal; a carga plena; 20MHz, ancho de banda



15



milivoltio

- Vout

de pico a pico



50



milivoltio

+Vout



50



milivoltio

- Vout

Carga capacitiva del themachine





2200

μF

+Vout







2200

μF

- Vout





1,4 Características de la reacción dinámica

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Cambie en corriente de salida



450



milivoltio

+Vout

Cargue el change50%~75%~50% Iout

máximo, di/dt= 0.1A/μS



450



milivoltio

- Vout



450



milivoltio

+Vout

Carga el change50%~75%~50% Iout

máximo, di/dt= 0.5A/μS



450



milivoltio

- Vout

Tiempo de recuperación dinámico





300

nosotros





Tiempo de abertura



5



ms





Overshoot de la Vuelta-apagado





5

%







1,5 Características funcionales

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Frecuencia de la transferencia

180

200

230

Kilociclo



Permita la corriente





1

mA



Permita (CON./DESC.)

1



15

VDC

En-control, lógica alta o flotación

-0,5



0,3

VDC

Apagado-control, lógica baja

Protección de la sobrecarga

110



130

%



Protección del cortocircuito)





65

Modo del hipo, desde la recuperación



1,6 Características del aislamiento

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Voltaje del aislamiento

1500





VDC

Entrada a la salida

1500





VDC

En a base

500





VDC

Hacia fuera a la base

Resistencia del aislamiento

100





En 500VDC para probarlo cuando es atmosférico

la presión y la derecha es el 90%

Capacitancia del aislamiento



1000



PF





características 2.General

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Peso



25



g



MTBF

1





MHrs

TR-NWT-000332; carga del 80%, 300LFM,

40℃ TA



características 3.Environmental

Parámetro

Minuto

Tipo

Máximo

Unidades

Notas

Temperatura de funcionamiento

-40



100

Temperatura extendida, baja del PWB

Temperatura de almacenamiento

-55



105

Ambiente

Coeficiente de temperatura





±0.02

%/℃



Humedad

20



95

%R.H.

Humedad



conformidad 4.Standards

Parámetro

Notas

MIL-STD-704



MIL-STD-1399



MIL-STD-810



UL/cUL60950



EN60950



GB4943



IEC 61000-4-2





5. ONDA DEL TRABAJO



‐ Ancho de la gama 18 de la entrada convertidores 50W XD50-24DB15-POC de 36 voltios DC-DC‐ Ancho de la gama 18 de la entrada convertidores 50W XD50-24DB15-POC de 36 voltios DC-DC

Cuadro 1: Eficacia en el voltaje de salida nominal contra carga
corriente para el mínimo, el nominal, y la entrada máxima
voltaje en 25°C.

Cuadro 2: Eficacia en el voltaje de salida nominal y
poder clasificado del 60% contra la tarifa de la circulación de aire para el aire ambiente
temperaturas de 25°C.



‐ Ancho de la gama 18 de la entrada convertidores 50W XD50-24DB15-POC de 36 voltios DC-DC‐ Ancho de la gama 18 de la entrada convertidores 50W XD50-24DB15-POC de 36 voltios DC-DC

Cuadro 3: Curvas que reducen la capacidad normal de potencia de salida máximas contra.
temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM
con 400 LFM con el aire que fluye del perno 1 para fijar 3
(voltaje de entrada nominal).

Cuadro 4: Ondulación del voltaje de salida en el voltaje de entrada nominal
y corriente de la carga clasificada (20 mV/div). Capacitancia de la carga:
condensador de cerámica 0.1μF y condensador de tantalio 10μF.
Ancho de banda: 20 megaciclos.



‐ Ancho de la gama 18 de la entrada convertidores 50W XD50-24DB15-POC de 36 voltios DC-DC‐ Ancho de la gama 18 de la entrada convertidores 50W XD50-24DB15-POC de 36 voltios DC-DC

Cuadro 5: Diagrama termal del convertidor en a carga plena
corriente (50W) con el aire 25°C que fluye al índice de
200 LFM. El aire está fluyendo a través del convertidor
del perno 3 para fijar 1 (voltaje de entrada nominal).

Cuadro 6: Diagrama termal del convertidor en a carga plena
corriente (50W) con el aire 25°C que fluye al índice de
200 LFM. El aire está fluyendo a través del convertidor de
entrada a la salida (voltaje de entrada nominal).



‐ Ancho de la gama 18 de la entrada convertidores 50W XD50-24DB15-POC de 36 voltios DC-DC‐ Ancho de la gama 18 de la entrada convertidores 50W XD50-24DB15-POC de 36 voltios DC-DC

Cuadro 7: Transeúnte de abertura en a carga plena (carga resistente)
(10ms/div). Voltaje de entrada pre-aplicado.
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: Entrada CON./DESC. (1V/div).

Cuadro 8: Tiempo de caída de la parada en a carga plena (10 ms/div).
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: Entrada CON./DESC. (1V/div).



‐ Ancho de la gama 18 de la entrada convertidores 50W XD50-24DB15-POC de 36 voltios DC-DC‐ Ancho de la gama 18 de la entrada convertidores 50W XD50-24DB15-POC de 36 voltios DC-DC

Cuadro 9: Respuesta del voltaje de salida al paso-cambio adentro
corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt =
0.5A/μs). Casquillo de la carga: 10μF, tantalio de 100mΩ ESR
condensador y condensador de cerámica 0.1μF.
Ch 1: Vout1 (200mV/div)

Cuadro 10: Respuesta del voltaje de salida al paso-cambio en carga
corriente (50%-75%-50% de Iout (máximo): dI/dt = 0.5A/μs).
Casquillo de la carga: 10μF, condensador de tantalio del ESR de 30 mΩ y 1μF
casquillo de cerámica. Ch 2: Vout2 (200mV/div).



información 6.Physical
6,1 Esquema mecánico

‐ Ancho de la gama 18 de la entrada convertidores 50W XD50-24DB15-POC de 36 voltios DC-DC

Notas:
1. Todos los pernos son (1.02m m) diámetro con. (2.2m m) hombros del pilar del diámetro.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm



6,2 Designaciones del Pin

Pin no.

Nombre

Función

1

Permita

La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.

2

Vin (-)

Voltaje de entrada negativo

3

Vin (+)

Voltaje de entrada positivo

4

Vout (+)

Voltaje de salida positivo

5

COM

Tierra

6

Ajuste

Voltaje de salida negativo
