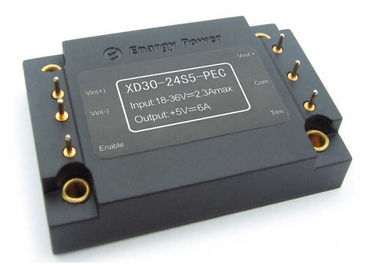

módulo de los convertidores de 30W DC-DC, 24 C.C. de voltio a de 5 voltios al convertidor de C.C. XD30-24S5-PEC

Salida 5V XD30-24S5-PEC de los convertidores 30W de DC-DC

Características:

Gama ancha de la entrada: 18-36 V

De potencia de salida: 30W

Alta eficacia de conversión: el 91%

Línea regulación a: el ±1%

Regulación de la carga a: el ±1%

Cierre del debajo-voltaje de la entrada

Ajuste -8~+ del voltaje de salida 10% Vout

Protección de la sobreintensidad de corriente de la salida

Protección del cortocircuito del modo del hipo

Protección de la sobretensión de la salida

Permita el control (con./desc.)

Voltaje del aislamiento: 1500Vdc

Descripción del producto

Proceso del poder del uso de estos de DC-DC módulos del convertidor, control y tecnologías de envasado avanzados para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. Alto

la transferencia activa de la abrazadera de la frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.

1. Características eléctricas

grados del máximo 1.1Absolute

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje de entrada			40	VDC	Continuo, inoperativo
			36	VDC	Continuo, actuando
			40	VDC	Voltaje de impulso,<100ms>
Voltaje del aislamiento			2000	VDC	Entrada a la salida
Temperatura de funcionamiento	-40		100	℃	Debido a temperatura del PWB
Temperatura de almacenamiento	-55		105	℃
Permita - el voltaje de Vin	-2		10	VDC

características 1.2Input

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama de voltaje de entrada	18	24	36	VDC
Cierre del Debajo-Voltaje de la entrada	17,0	17,5	17,9	VDC	Punto de relanzamiento
	16,0	16,5	17,0	VDC	Proteja el punto
Corriente de entrada máxima			2,3	A	Minuto de Vin, salida a carga plena
Eficacia		90		%	Entrada clasificada; carga clasificada
Disipación, espera		2	4	W	Ninguna carga

características 1.3Output

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Punto de ajuste del voltaje de salida	4,95	5,00	5,05	VDC	Voltaje de entrada clasificado, ninguna carga
Gama del voltaje de salida	4,90	5,00	5,10	VDC
Gama de la corriente de salida	0		6	A
Voltage Regulation		±0.2	±1	%
Regulación de la carga		±0.2	±1	%
Límite actual		8,4		A	el 90% del voltaje de la salida nominal
Corriente del cortocircuito		10	20	A
RMS		15		milivoltio	Entrada nominal; a carga plena; 20MHz, ancho de banda
de pico a pico		75		milivoltio
Carga capacitiva de la máquina	100		4000	μF

características de respuesta 1.4Dynamic

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Cambie en corriente de salida		250		milivoltio	Cargue el change50%~75%~50% Iout máximo, di/dt= 0.1A/μS
		250		milivoltio	Cargue el change50%~75%~50% Iout máximo, di/dt= 2.5A/μS
Tiempo de recuperación dinámico			320	nosotros
Tiempo de abertura		5		ms	A partir de vin a la subida del vout hasta el 90%
Overshoot de la Vuelta-apagado			5	%

1,5 Características funcionales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Frecuencia de la transferencia	180	200	230	Kilociclo
Ajuste del voltaje de salida			10	% de Vout	Ajuste para arriba
			8		Ajuste abajo
Permita la corriente			1	mA
Permita (CON./DESC.)	1		15	VDC	En-control, lógica alta o flotación
	-0,5		0,3	VDC	Apagado-control, lógica baja
Protección de la sobretensión	110		130	%	Ninguna carga
Protección de la sobrecarga	110			%	El modo actual, pulsa corriente (la carga clasificada del 100%)
Protección del cortocircuito			65	mΩ	Modo del hipo, desde la recuperación

1,6 Características del aislamiento

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje del aislamiento	1500			VDC	Entrada a la salida
	1500			VDC	En a base
	500			VDC	Hacia fuera a la base
Resistencia del aislamiento	10			MΩ	En 500VDC para probarlo cuando es atmosférico la presión y la derecha es el 90%.
Capacitancia del aislamiento		1000		PF

2. Características generales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		50		g
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

3. Características ambientales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamiento	-40		100	℃	Temperatura extendida, baja del PWB
Temperatura de almacenamiento	-55		105	℃	Ambiente
Coeficiente de temperatura			±0.02	%/℃
Humedad	20		95	%R.H.

conformidad 4.Standards

Parámetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. ONDA DEL TRABAJO

Cuadro 1: Eficacia en el voltaje de salida nominal contra carga
corriente para el mínimo, el nominal, y la entrada máxima
voltaje en 25°C.

Cuadro 2: Eficacia en el voltaje de salida nominal y el 60%
poder clasificado contra la tarifa de la circulación de aire para el aire ambiente
temperaturas de 25°C.

Cuadro 3: Curvas que reducen la capacidad normal de potencia de salida máximas contra.
temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM
con 400 LFM con el aire que fluye del perno 1 para fijar 3
(voltaje de entrada nominal).

Cuadro 4: Ondulación del voltaje de salida en el voltaje de entrada nominal
y corriente de la carga clasificada (20 mV/div). Capacitancia de la carga:
condensador de cerámica 0.1μF y condensador de tantalio 10μF.
Ancho de banda: 20 megaciclos.

Cuadro 5: Diagrama termal del convertidor en a carga plena
corriente (30W) con el aire 25°C que fluye al índice de 200
LFM. El aire está fluyendo a través del convertidor del perno 1 a
perno 3 (voltaje de entrada nominal).

Cuadro 6: Diagrama termal del convertidor en a carga plena
corriente (30W) con el aire 25°C que fluye al índice de 200
LFM. El aire está fluyendo a través del convertidor de entrada
para hacer salir (voltaje de entrada nominal).

Cuadro 7: Transeúnte de abertura en a carga plena (carga resistente)
(10 ms/div). Voltaje de entrada pre-aplicado.
Ch1: Vout (5V/div)
Ch2: Entrada CON./DESC. (1V/div)

Cuadro 8: Tiempo de caída de la parada en a carga plena (10 ms/div).
Ch1: Vout (5V/div)
Ch2: Entrada CON./DESC. (1V/div)

Cuadro 9: Respuesta del voltaje de salida al paso-cambio adentro
corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt =
0.1A/μs). Casquillo de la carga: 10μF, tantalio del ESR de 100 mΩ
condensador y condensador de cerámica 0.1μF. Ch1: Vout
(200mV/div)

Cuadro 10: Respuesta del voltaje de salida al paso-cambio en carga
corriente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs).
Casquillo de la carga: 10μF, condensador de tantalio del ESR de 30 mΩ y
casquillo de cerámica 0.1μF. Ch1: Vout (200mV/div)

6. Información física
esquema 6.1Mechanical

Notas:
1. Todos los pernos son (1.02m m) diámetro.
2. Tolerancias: x.x ±0.5mm, x.xx ±0.25mm

6,2 Designaciones del Pin

Pin no.	Nombre	Función
1	Permita	La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
2	Vin (-)	Voltaje de entrada negativo
3	Vin (+)	Voltaje de entrada positivo
4	Vout (+)	Voltaje de salida positivo
5	COM	Tierra
6	Vout (-)	Voltaje de salida negativo
