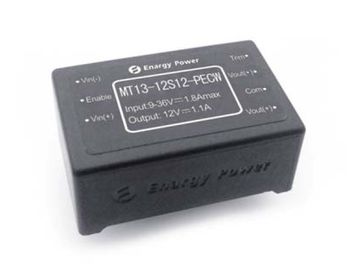

EN60950, convertidores 13W de GB4943 DC-DC hizo salir 12 voltios MT13-12S12-PECW

Salida 12V MT13-12S12-PECW de los convertidores 13W de DC-DC

Características dominantes

De potencia de salida: 13W

Gama ancha de la entrada: 9-36Vdc

Alta eficacia de conversión: El hasta 87%

Línea regulación hasta el ±0.5%

Regulación de la carga hasta el ±1.0%

Frecuencia de funcionamiento fija

Voltaje del aislamiento: 1500V

Permita el control (CON./DESC.)

Haga salir la protección de la sobretensión

Haga salir la protección de la sobrecarga

Protección del cortocircuito del modo del hipo

Protección de sobrecalentamiento

Cierre del debajo-voltaje de la entrada

Ajuste -5~+ del voltaje de salida 10% Vout

Descripción del producto

El uso de estos de DC-DC módulos del convertidor avanzó tecnologías el powerprocessing, del control y de envasado al effectivenessof del funcionamiento, de la flexibilidad, de la confiabilidad y del coste del providethe un componente maduro del poder. Clampswitching activo de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido del andhigh.

La introducción de producto

La serie de la TA es un convertidor de salida única independientemente regulado que utiliza el tamaño no estándar del paquete del ladrillo de la industria. El transformador integral/el inductor del PWB se utiliza para todos los modelos en esta serie. Esta nueva técnica de diseño ha mejorado grandemente el acoplamiento magnético, reducido el cambiar del punto y con tal que consistencia del funcionamiento. También aerodinamiza el proceso de producción totalmente eliminando el proceso de montaje magnético del mano-viento de las líneas de montaje.

Enumeración de la parte — MT13-12S12-PECW

1. Características eléctricas

Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura del embase, salvo especificación de lo contrario. Todas las temperaturas refieren a la temperatura de funcionamiento en el centro del embase. Toda la prueba de los datos en Ta=25oC exceptúa la definición especial.

1,1 Grados máximos absolutos

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje de entrada			45	VDC	Continuo, inoperativo
			36	VDC	Continuo, actuando
			45	VDC	Protección transitoria de funcionamiento,<100ms>
Voltaje del aislamiento			2000	VDC	Entrada a la salida
Temperatura de funcionamiento	-55		100	℃
Temperatura de almacenamiento	-65		125	℃
Permita al voltaje de Vin-	-0,5		10	VDC

1,2 Entre las características

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama de voltaje de entrada	9	24	36	VDC	Continuo
Cierre del Debajo-Voltaje		8,6	8,8	VDC	Umbral de abertura
	8,1	8,3		VDC	Umbral de la Vuelta-apagado
Corriente de entrada máxima			1,8	A	A carga plena; entrada 9Vdc
Eficacia		87		%	A carga plena, reduciendo la capacidad normal de voltaje de entrada. Cuadros 1-4
Disipación		0,4		W	Ninguna carga
Corriente de entrada discapacitada		5		mA	Permita el punto bajo del perno
Recomiende la entrada externa Capacitancia		100		μF	ESR típico 0.1-0.2Ω

1,3 Características de salida

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Punto de ajuste del voltaje de salida	11,85	12,00	12,15	VDC	Entrada nominal; Ninguna carga; 25℃
Gama del voltaje de salida	11,75	12,00	12,25	VDC
Gama de la corriente de salida	0,01		1,1	A	Conforme a reducir la capacidad normal la termal. Cuadros 5-7
Línea regulación		±0.02	±0.50	%	Línea baja a la alta línea; a carga plena
Regulación de la carga		±0.02	±1.00	%	Ninguna carga a carga plena; entrada nominal
Regulación de temperatura		±0.002	±0.02	%/°C	Sobre la gama de temperaturas de funcionamiento
Límite actual	1,15	1,4	1,7	A	Voltaje de salida el 95% del nominal
Corriente del cortocircuito	1		3	A	Voltaje de salida <250 mV="">
Ondulación (RMS)		25		milivoltio	Entrada nominal; a carga plena; 20 MHzbandwidth. Cuadro 8
Ruido (de pico a pico)		80		milivoltio
Casquillo de la salida máxima			3000	μF	Entrada nominal; a carga plena
Recomiende el externo Capacitancia de salida		100		μF

1,4 Características de la reacción dinámica

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Cambie en corriente de salida (di/dt= 0.1A/μs)		100		milivoltio	el 50% al 75% hasta el cuadro máximo 11 del 50% Iout
Cambie en corriente de salida (di/dt= 0.5A/μs)		100		milivoltio	el 50% al 75% hasta el cuadro máximo 12 del 50% Iout
Tiempo de corrección		200		µS	Al nom del dentro 1% Vout.
Tiempo de abertura		2		ms	A carga plena; Nom del Vout=90%. Cuadro 9
Tiempo de caída de la parada		1		ms	A carga plena; Nom del Vout=10%. Cuadro 10
Overshoot del voltaje de salida		2		%

1,5 Características funcionales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Frecuencia de la transferencia	180	200	250	Kilociclo	Etapa de regla y etapa del aislamiento
Ajuste (Pin7)					Vea el ajuste del voltaje de la parte 7,2 (Pin7)
Ajuste del voltaje de salida			10	%	Ajuste para arriba, Pin del ajuste a Vout (-)
			5	%	Ajuste abajo, Pin del ajuste a Vout (+)
Permita el control (CON./DESC.) (Pin2)					Vea la parte 7,1
Permita el voltaje Permita la corriente de fuente		5	10	VDC	Permita la flotación del perno
			0,5	mA
Permita el control (CON./DESC.) Lógica positiva	2,5		10	VDC	AL control, la lógica alta o flotar
	0		1,5	VDC	De control, lógica baja
Sobretensión de la salida Protección		120		%	Carga mínima, umbral del límite del voltaje
Protección de la sobrecarga	105	130	150	%	Actual-Modo, pulso por el umbral de CurrentLimit del pulso, (carga de %Rated)
Protección del cortocircuito			65	mΩ	Modo del hipo, desde la recuperación
Protección de sobrecalentamiento		105		℃	Tipo: No-Enganche, Auto-Recuperación; Umbral, temperatura del PWB
		15		℃	Histéresis

1,6 Características del aislamiento

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje del aislamiento	1500			VDC	Entrada a la salida
	1500			VDC	Entrada a la base
	500			VDC	Salida a la base
Resistencia del aislamiento	10			MΩ	En 500Vdc para probarlo cuando el atmosphericpressure y la derecha es el 90%
Capacitancia del aislamiento		1000		PF

2. Características generales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		0.7(20)		(G) de la onza	Encapsulado
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

3. Características ambientales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamiento	-55		+100	℃	Temperatura del embase extendido,
Temperatura de almacenamiento	-55		+125	℃	Ambiente
Coeficiente de temperatura			±0.02	%/℃
Humedad	20		95	%R.H.	Humedad relativa, sin condensación

4. Conformidad de los estándares

Parámetro	Notas
UL/cUL60950
EN60950
GB4943
Prueba de la llama de la aguja (IEC 695-2-2)	Pruebe en la asamblea entera; tablero y componentes plásticos UL94V-0 obedientes
IEC 61000-4-2

5. Especificación de la calificación

Parámetro	Notas
Vibración	10-55Hz barrido, 1 Min./barrido, 120 barridos para el eje 3
Choque mecánico	minuto 100g, 2 descensos en x y eje de y, 1 descenso en eje de z
Frío (en funcionamiento)	Anuncio IEC60068-2-1
Calor húmedo	IEC60068-2-67 CY
Ciclo de la temperatura	-40°C a 100°C, rampa 15°C/min., 500 ciclos
Poder/ciclo termal	Vin = minuto a máximo, a carga plena, 100 ciclos
Marginalidad del diseño	Tmin-10°C a Tmax+10°C, 5°C camina, Vin = minuto a máximo, carga 0-105%
Prueba de vida	el 95% valoraron Vin y la carga, unidades en reducir la capacidad normal del punto, 1000 horas
Solderability	IEC60068-2-20

6. Onda y curvas típicas

Cuadro 1: Eficacia en el voltaje de salida nominal contra loadcurrent para el mínimo, el nominal, y el voltageat máximo 25°C. de la entrada.

Cuadro 2: Eficacia en el voltaje de salida nominal y el poder 60%rated contra la tarifa de la circulación de aire para temperatura del aire ambiente of25°C, 40°C, y 55°C (voltaje de entrada nominal).

Cuadro 3: Disipación de poder en la corriente nominal del voltaje de salida vs.load para el mínimo, el nominal, y el inputvoltage máximo en 25°C.

Cuadro 4: Disipación de poder en el poder clasificado nominal del voltaje de salida el and60% contra la tarifa de la circulación de aire para los airtemperatures ambiente de 25°C, de 40°C, y de 55°C (inputvoltage nominal).

Cuadro 5: Temperatura del aire de potencia de salida máximo de las curvas que reduce la capacidad normal vs.ambient para los índices de la circulación de aire de 0 LFM through400 LFM con el aire que fluye del perno 3 para fijar 1 (inputvoltage nominal).

Cuadro 6: Temperatura del aire de las curvas vs.ambient de la salida poder-que reduce la capacidad normal máxima para los índices de la circulación de aire de 0 LFM through400 LFM con el aire que fluye de entrada a la salida (voltaje del nominalinput).

Cuadro 7: Diagrama termal del convertidor en la corriente a carga plena (13W) con 25°C en ningún fluir.

Cuadro 8: Ondulación delvoltaje de salidaen lacorrienteandratednominal de lacarga delvoltaje deentrada(100mV/div). Capacitancia de lacarga: condensador1μFceramicycondensador detantalio10μF. Ancho de banda: 20megaciclos.

Cuadro 9: Transeúnte de abertura en a carga plena (carga resistente) (100ms/div). Voltaje de entrada pre-aplicado. Ch 1: Vout (5V/div). Ch 2: Entrada CON./DESC. (5V/div).

Cuadro 10: Tiempo de caída de la parada en a carga plena (2 ms/div). Ch 1: Vout (5V/div). Ch 2: Entrada CON./DESC. (5V/div).

Cuadro 11: Respuesta del voltaje de salida al paso-cambio en loadcurrent (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Loadcap: 10μF, condensador de tantalio del ESR de 100 mΩ y condensador 1μFceramic. Ch 1: Vout (100mV/div).

Cuadro 12: Respuesta del voltaje de salida al paso-cambio en loadcurrent (50%-75%-50% de Iout (máximo): dI/dt = 0.5A/μs). Loadcap: 220μF, condensador de tantalio del ESR de 30 mΩ y casquillo 1μFceramic. Ch 1: Vout (100mV/div).

7. Información física

7,1 Esquema mecánico

Notas:

1. Todos los pernos son 0,024" (0.6m m) diámetro sin el hombro.

2. Pin4 y Pin6 son conexión paralela. El usuario podría alcanzar la función Vout (+) si conecte cualquier orboth de dos pernos.

3. Tolerancias: x.xx ±0.02 adentro. (x.x ±0.5mm), x.xxx ±0.010 adentro. (x.xx ±0.25mm)

7,2 Designaciones del Pin

Pin no.	Nombre	Función
1	Vin (-)	Voltaje de entrada negativo
2	Permita	La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
3	Vin (+)	Voltaje de entrada positivo
4	Vout (+)	Voltaje de salida positivo
5	Vout (-)	Voltaje de salida negativo
6	Vout (+)	Voltaje de salida positivo
7	Ajuste	Ajuste del voltaje de salida. Deje el perno del AJUSTE abierto para el voltaje de salida nominal.
