EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC

EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC

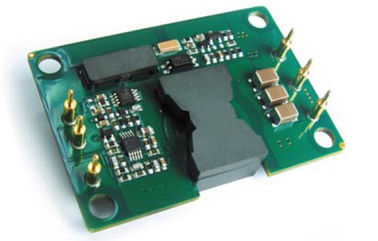

EN60950 Custom 20V to 12V DC-DC Converter 30Watt  XD30-12S12-POC

Datos del producto:

Lugar de origen: China
Nombre de la marca: Enargy
Número de modelo: XD30-12S12-POC

Pago y Envío Términos:

Cantidad de orden mínima: 1pcs
Precio: Negotiation
Tiempo de entrega: 1-8 semanas
Condiciones de pago: negociación
Capacidad de la fuente: 1000pcs/week
Contactar ahora
Descripción detallada del producto

Salida 12V XD30-12S12-POC de los convertidores 30W de DC-DC





Características dominantes

De potencia de salida: 30W

Gama ancha de la entrada: 10-20Vdc

Alta eficacia de conversión: El hasta 90%

Línea regulación hasta el ±1%

Regulación de la carga hasta el ±1%

Frecuencia de funcionamiento fija

Voltaje del aislamiento: 1500V

Permita el control (CON./DESC.)

Haga salir la protección de la sobretensión

Haga salir la protección de la sobrecarga

Protección del cortocircuito del modo del hipo

Protección de sobrecalentamiento

Cierre del debajo-voltaje de la entrada

Ajuste del voltaje de salida: -8~+10%



Descripción del producto

Poder avanzado del uso de estos de DC-DC módulos del convertidor

proceso, control y tecnologías de envasado para proporcionar

la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y

de un componente maduro del poder. Abrazadera activa de alta frecuencia

la transferencia provee de densidad de poder más elevado de poco ruido y

eficacia alta.



La introducción de producto

La serie de XD es un convertidor de salida única independientemente regulado que utiliza un paquete no estándar del ladrillo de la industria. La eficacia muy alta es un resultado de la topología patentada CORP de ENARGY que utiliza la rectificación síncrona y un diseño innovador de la construcción para minimizar la disipación de calor y para permitir extremadamente densidades de poder más elevado. El poder disipado por el convertidor es tan bajo que un disipador de calor no está requerido, que ahorra coste, peso, altura, y esfuerzo del uso. Todos los componentes del poder y del control se montan al substrato de múltiples capas del PWB con tecnología del soporte de la superficie del highyield, dando por resultado un producto más confiable.



1. Características eléctricas

Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura del embase, salvo especificación de lo contrario. Todas las temperaturas refieren a la temperatura de funcionamiento en el centro del embase. Toda la prueba de los datos en Ta=25oC exceptúa la definición especial.

1,1 Grados máximos absolutos

Parámetro Minuto Tipo Máximo Unidades Notas
Voltaje de entrada     22 VDC Continuo, inoperativo
    20 VDC Continuo, actuando
    22 VDC Protección transitoria de funcionamiento,<100ms>
Voltaje del aislamiento     2000 VDC Entrada a la salida
Temperatura de funcionamiento -55   100
Temperatura de almacenamiento -55   125
Permita - el voltaje de Vin -2,0   15 VDC



1,2 Entre las características

Parámetro Minuto Tipo Máximo Unidades Notas
gama de voltaje de entrada 10 12 20 VDC Continuo
Cierre del Debajo-Voltaje 9,0 9,5 9,9 VDC Umbral de abertura
8,5 9,0 9,5 VDC Vuelta - del umbral
Corriente de entrada máxima     5 A A carga plena; entrada 10Vdc
Eficacia   88   %

Voltaje de entrada a carga plena, de clasificación

Cuadros 1-4

Disipación   4 8 W Ninguna carga
Corriente de entrada discapacitada     5 mA Permita el punto bajo del perno

Recomiende la entrada externa

Capacitancia

  100   uF ESR típico 0.1-0.2W



1,3 Características de salida

Parámetro Minuto Tipo Máximo Unidades Notas
Punto de ajuste del voltaje de salida 11,88 12,00 12,12 VDC Entrada nominal; Ninguna carga
Gama del voltaje de salida 11,80 12,00 12,20 VDC Ninguna carga a la carga máxima
Gama de la corriente de salida 0   2,5 A

Conforme a reducir la capacidad normal termal, 100LFM;

Cuadros 5 - 8

Línea regulación   ±0.2 ±1 % Línea baja a la alta línea; a carga plena
Regulación de la carga   ±0.2 ±1 % Ninguna carga a carga plena; entrada nominal
Regulación de temperatura   ±0.002 ±0.02 %/°C Sobre la gama de temperaturas de funcionamiento
Límite actual   3,0   A Voltaje de salida el 90% del nominal
Corriente del cortocircuito 0 10 20 A Voltaje de salida <250 mV="">
Ondulación (RMS)   15   milivoltio

Entrada nominal; a carga plena; 20 megaciclos

ancho de banda; Véase el cuadro 13

Divulgue (de pico a pico)   75   milivoltio
Casquillo de la salida máxima.     2200 μF Entrada nominal; a carga plena
Ajuste del voltaje de salida -8   +10 % Entrada nominal; a carga plena



1,4 Características de la reacción dinámica

Parámetro Minuto Tipo Máximo Unidades Notas

Cambie en corriente de salida

(di/dt= 0.1A/us)

  350   milivoltio el 50% al 75% hasta el 50% Iout máximo; Cuadro 11

Cambie en corriente de salida

(di/dt= 2.5A/us)

  400   milivoltio el 50% al 75% hasta el 50% Iout máximo; Cuadro 12
Tiempo de corrección     300 nosotros Al nom del dentro 1% Vout.
Tiempo de abertura   5   ms A carga plena; Nom del Vout=90%. Cuadro 9
Tiempo de caída de la parada   2   ms A carga plena; Nom del Vout=10%. Cuadro 10
Overshoot del voltaje de salida     5 %



1,5 Características funcionales

Parámetro Minuto Tipo Máximo Unidades Notas
Frecuencia de la transferencia 180 200 230 Kilociclo Etapa de regla y etapa del aislamiento
Ajuste (Pin6) Vea el ajuste del voltaje de la parte 7,2 (Pin6)
Ajuste del voltaje de salida     10 % Ajuste para arriba, Pin del ajuste (-) a Vout.
    8 % Ajuste abajo, Pin del ajuste (+) a Vout.
Permita el control (CON./DESC.) (Pin1) Vea la parte 7,1

Permita el voltaje

Permita la corriente de fuente

    15 VDC Permita la flotación del perno
    1 mA

Permita el control (CON./DESC.)

Lógica positiva

1,0   15 VDC En-Control, lógica alta o flotación
-0,5   0,3 VDC Apagado-Control, lógica baja
Protección de la sobretensión 110   130 % Ninguna carga, umbral del límite del voltaje
Protección de la sobrecarga 110     %

Actual-Modo, pulso por la corriente del pulso

Umbral del límite, (carga de %Rated)

Protección del cortocircuito     65

Tipo: Modo del hipo, No-Trabando,

Auto-Recuperación, umbral, cortocircuito

Resistencia



1,6 Características del aislamiento

Parámetro Minuto Tipo Máximo Unidades Notas
Voltaje del aislamiento 1500     VDC Entrada a la salida
Resistencia del aislamiento 10

En 500VDC para probarlo cuando es atmosférico

la presión y la derecha es el 90%

Capacitancia del aislamiento   1000   PF



2. Características generales

Parámetro Minuto Tipo Máximo Unidades Notas
Peso   0.88(25)   (G) de la onza Marco abierto
MTBF (calculado) 1     MHrs1

TR-NWT-000332; carga del 80%, 300LFM,

40℃ TA



3. Características ambientales

Parámetro Minuto Tipo Máximo Unidades Notas
Temperatura de funcionamiento -55   +100 Temperatura extendida, baja del PWB
Temperatura de almacenamiento -55   +125 Ambiente
Coeficiente de temperatura     ±0.02 %/℃
Humedad 20   95 %R.H. Humedad relativa, sin condensación



4. Conformidad de los estándares

Parámetro Notas
UL/cUL60950
EN60950
GB4943
Prueba de la llama de la aguja (IEC 695-2-2) pruebe en la asamblea entera; tablero y componentes plásticos UL94V-0 obedientes
IEC 61000-4-2



5. Especificación de la calificación

Parámetro Notas
Vibración 10-55Hz barrido, 1 Min./barrido, 120 barridos para el eje 3
Choque mecánico minuto 100g, 2 descensos en x y eje de y, 1 descenso en eje de z
Frío (en funcionamiento) Anuncio IEC60068-2-1
Calor húmedo IEC60068-2-67 CY
Ciclo de la temperatura -40°C a 100°C, rampa 15°C/min., 500 ciclos
Poder/ciclo termal Vin = minuto a máximo, a carga plena, 100 ciclos
Marginalidad del diseño Tmin-10°C a Tmax+10°C, 5°C camina, Vin = minuto a máximo, carga 0-105%
Prueba de vida el 95% valoraron Vin y la carga, unidades en reducir la capacidad normal del punto, 1000 horas
Solderability IEC60068-2-20



6. Onda y curvas típicas

EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DCEN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC



Cuadro 1: Eficacia en el voltaje de salida nominal contra carga
corriente para el mínimo, el nominal, y el voltaje de entrada máximo
en 25°C.

Cuadro 2: Eficacia en el voltaje de salida nominal y el 60%
poder clasificado contra la tarifa de la circulación de aire para temperatura del aire ambiente de
25°C, 40°C, y 55°C (Vin nominal).



EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DCEN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC

Cuadro 3: Disipación de poder en el voltaje de salida nominal contra.
corriente de la carga para el mínimo, el nominal, y la entrada máxima
voltaje en 25°C.

Cuadro 4: Disipación de poder en el voltaje de salida nominal y
poder clasificado del 60% contra la tarifa de la circulación de aire para el aire ambiente
temperaturas de 25°C, de 40°C, y de 55°C (que reduce la capacidad normal de la entrada
voltaje).



EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DCEN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC

Cuadro 5: Curvas que reducen la capacidad normal de potencia de salida máximas contra.
temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM a través
400 LFM con el aire que fluye del perno 1 para fijar 3 (reduciendo la capacidad normal de la entrada
voltaje).

Cuadro 6: Diagrama termal del convertidor en la corriente de la carga de 2,5 amperios
(30W) con el aire 25°C que fluye al índice de 200 LFM. El aire es
el fluir a través del convertidor del perno 1 para fijar 3 (reduciendo la capacidad normal
voltaje de entrada).



EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DCEN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC



Cuadro 7: Curvas poder-que reducen la capacidad normal de la salida máxima contra.
temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM a través
400 LFM con el aire que fluye de entrada a la salida (nominal
voltaje de entrada).

Cuadro 8: Diagrama termal del convertidor en la corriente de la carga de 2,5 amperios
(30W) con el aire 25°C que fluye al índice de 200 LFM. El aire es
el fluir a través del convertidor de entrada a la salida (nominal
voltaje de entrada).



EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DCEN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC

Cuadro 9: Transeúnte de abertura en a carga plena (carga resistente) (10
ms/div). Voltaje de entrada pre-aplicado. Ch 1: Vout (10V/div). Ch
2: Entrada CON./DESC. (10V/div)

Cuadro 10: Tiempo de caída de la parada en a carga plena (10 ms/div).
Ch 1: Vout (10V/div)
Ch 2: Entrada CON./DESC. (10V/div)



EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DCEN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC

Cuadro 11: Respuesta del voltaje de salida al paso-cambio en carga
actual (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Carga
casquillo: 10μF, condensador de tantalio de 100 mW ESR y 0.1μF
condensador de cerámica. Ch 1: Vout (500mV/div).

Cuadro 12: Respuesta del voltaje de salida al paso-cambio en carga
corriente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Carga
casquillo: 10μF, condensador de tantalio de 30 mW ESR y 0.1μF
casquillo de cerámica. Ch 1: Vout (500mV/div).



EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC

Cuadro 13: Ondulación del voltaje de salida en el voltaje de entrada nominal
y corriente de la carga clasificada (20 mV/div). Capacitancia de la carga: 1μF
condensador de cerámica y condensador de tantalio 10μF. Ancho de banda:
20 megaciclos.



7. Especificaciones de la función
7,1 Permita el control (CON./DESC.) (Pin 1)
El perno de la permisión permite que el módulo de poder sea cambiado por intervalos electrónicamente. La función (CON./DESC.) de la permisión
es útil para conservar poder de batería, para el uso pulsado del poder o para el poder para arriba la secuencia.
El perno de la permisión se refiere - al Vin. Se levanta internamente, así que no se requiere ninguna fuente externa del voltaje.
abra el colector (o abra el dren) que el interruptor se recomienda para el control del perno de la permisión.
Al usar el perno de la permisión, asegúrese de que la referencia es realmente - el perno de Vin, no delante de la EMI que filtra o
remotamente de la unidad. Ópticamente el acoplamiento de la señal de control y la localización del acoplador opto directamente en el módulo lo van a hacer
evite ninguno de estos problemas. Si el perno de la permisión no se utiliza, puede ser dejado la flotación (lógica positiva) o ser conectado con - el Vin
perno (lógica negativa). Figure los detalles de A cinco circuitos posibles para conducir el perno CON./DESC. La figura B es una mirada detallada de
el conjunto de circuitos CON./DESC. interno.

EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DCEN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC

Figure A: Diversos circuitos para conducir el perno CON./DESC.

Figura B: Conjunto de circuitos CON./DESC. interno del perno



7,2 Ajuste del voltaje (Pin 6)
El voltaje de salida se puede ajustar hacia arriba o hacia abajo con un resistor externo. El voltaje de salida aumentará cuando
el resistor externo del ajuste está conectado entre el perno del ajuste y de COM. El voltaje de salida disminuirá cuando
el resistor externo del ajuste está conectado entre el perno del ajuste y de Vout (+). (Figura C).
Ajuste de la salida

Ajuste-Para arriba Pin del ajuste a COM
Ajuste-Abajo Pin del ajuste a Vout (+)

EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC



Figura C: Circuito del externo del ajuste del voltaje de salida



7,3 Características de protección
·Cierre del Debajo-Voltaje de la entrada: El convertidor se diseña para apagar cuando el voltaje de entrada es demasiado bajo, ayudando evita
un problema de la inestabilidad del sistema de entrada, el conjunto de circuitos del cierre es un comparador con la histéresis de DC. Cuando es el voltaje de entrada
levantamiento, debe exceder el valor de umbral de abertura típico del voltaje (enumerado en la página de la especificación) antes del convertidor
se girará. Una vez que el convertidor está prendido, el voltaje de entrada debe bajar debajo del valor de umbral típico del voltaje de la Vuelta-Apagado
antes del convertidor apagará.
·Límite de la corriente de salida: El límite actual máximo sigue siendo constante como los descensos del voltaje de salida. Sin embargo, una vez que
la impedancia del cortocircuito a través de la salida es bastante pequeña hacer el descenso del voltaje de salida debajo de la salida especificada
Voltaje del cierre del Actual-Límite de DC, el convertidor en estado indefinido de la protección del cortocircuito del modo del hipo hasta
se quita la condición del cortocircuito. Esto previene la calefacción excesiva del convertidor o del tablero de carga.
·Cierre de sobrecalentamiento: Un sensor de temperatura en el convertidor detecta la temperatura media del módulo.
El circuito termal del cierre se diseña para dar vuelta al convertidor de cuando la temperatura en la ubicación detectada alcanza
el valor de sobrecalentamiento del cierre. Permitirá que el convertidor se gire otra vez cuando la temperatura del detectado
las caídas de la ubicación por la cantidad del cierre de sobrecalentamiento recomienzan valor de la histéresis.



8. Consideración típica del uso y del diseño
8,1 Circuito típico del uso

EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC

Figura D: Circuito típico del uso (unidad de la lógica negativa, permitida permanentemente).







EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC



Figura E: Filtración de la entrada



8,2 Filtración de la entrada

Los convertidores de DC-DC, por naturaleza, generan significativo
niveles de ruidos conducidos e irradiados.
los ruidos conducidos incluyeron modo y diferencial comunes
ruidos del modo. El ruido común del modo se relaciona directamente
a la capacitancia parásita eficaz entre el poder
tierra de los conductores y del chasis de la entrada del módulo.
el ruido diferenciado del modo está a través de los conductores de la entrada. Es
recomendó tener cierto nivel de supresión de la EMI a
el módulo de poder.
El ruido conducido en las líneas eléctricas de la entrada puede ocurrir
como corrientes del ruido del diferencial o del común-modo.
el estándar requerido para las emisiones conducidas es EN55022
Clase A (FCC Part15). (Véase la figura E)



9. Método de prueba
9,1 Ondulación de la salida y prueba del ruido
La ondulación de la salida se compone de puntos de ruido de la ondulación de la frecuencia fundamental y de la transferencia el de alta frecuencia.
la ondulación fundamental de la frecuencia que cambia (o la ondulación básica) está en el 100KHz a la gama 1MHz; la transferencia de alta frecuencia
el punto de ruido (o el ruido de la transferencia) está en los 10 megaciclos a la gama 50MHz. El ruido de la transferencia se especifica normalmente con 20
Ancho de banda del megaciclo para incluir todos los armónicos significativos para los puntos de ruido.
La manera más fácil de medir la ondulación y el ruido de la salida es utilizar una extremidad de la punta de prueba del osciloscopio y un anillo de la tierra presionados
directamente contra el convertidor de poder haga salir los pernos, como se muestra abajo. Esto hace la conexión posible más corta a través
los terminales de salida. El clip de tierra de la punta de prueba del osciloscopio se debe nunca utilizar en la medida de la ondulación y de ruido.
el clip de tierra no sólo actuará como una antena y recogida la energía de alta frecuencia irradiada, pero introducirá
ruido del común-modo a la medida también.
La disposición de prueba estándar para las medidas de la ondulación y de ruido se muestra en la figura F. Un zócalo de la punta de prueba (Tektronix, P.N.
131.0258-00) se utiliza para que las medidas eliminen la recogida del ruido asociada al clip de tierra largo de las puntas de prueba del alcance.



EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DCEN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC

EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC

Figura F: Medios de la prueba del estándar de la ondulación y de ruido.



10. Información física
10,1 Esquema mecánico





EN60950 aduana 20V al convertidor 30Watt XD30-12S12-POC de 12V DC-DC



10,2 Designaciones del Pin

Pin no. Nombre Función
1 Permita La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
2 Vin (-) Voltaje de entrada negativo
3 Vin (+) Voltaje de entrada positivo
4 Vout (+) Voltaje de salida positivo
5 COM Tierra
6 Ajuste Ajuste del voltaje de salida. Deje el perno del AJUSTE abierto para el voltaje de salida nominal.









Contacto
Shenzhen YONP Power Co.,Ltd
Envíe su pregunta directamente a nosotros (0 / 3000)

Otros productos
