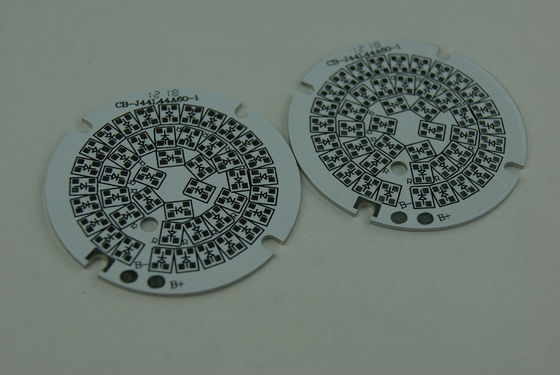

Tablero de aluminio MCPCB del PWB del coche/del poder/de la capa multi audio para el convertidor del intercambio

Tablero de aluminio MCPCB del PWB del coche/del poder/de la capa multi audio para el convertidor del intercambio

Car / Power / Audio Multi Layer Aluminum PCB Board MCPCB for Exchange Converter

Datos del producto:

Lugar de origen: China
Nombre de la marca: LT Circuit
Certificación: UL E354810,SGS

Pago y Envío Términos:

Cantidad de orden mínima: no MOQ
Precio: Negotiable
Detalles de empaquetado: embalaje de 20pcs/vacuum bag+export
Tiempo de entrega: 5-12Days
Condiciones de pago: T/T, OA, carta de crédito, Western Union
Capacidad de la fuente: Diez mil cuadrados metros/mes
Contactar ahora
Descripción detallada del producto





El coche/el poder/el aluminio multi audio de la capa basaron PWB MCPCB para el convertidor del intercambio





PWB de una sola capa de la base del metal



Una capa simple solo MCPCB echado a un lado consiste en una capa (no conductora) con base metálica (la aleación generalmente de aluminio, o de cobre), dieléctrica, la capa de cobre del circuito, los componentes de IC y la máscara de la soldadura.

El dieléctrico del prepreg proporciona la transferencia de calor excelente de la hoja y componentes al embase, mientras que mantiene el aislamiento eléctrico excelente. El aluminio bajo/la placa de cobre da a substrato de un sólo lado integridad mecánica, y distribuye y transfiere el calor a un disipador de calor, superficie de montaje o directamente al aire ambiente.

El MCPCB de una sola capa se puede utilizar con los componentes superficiales del soporte y del microprocesador y del alambre, y proporciona una resistencia termal mucho más baja que FR4 PWB. La base del metal proporciona más barato los substratos que de cerámica, y permite áreas mucho más grandes que los substratos de cerámica.



Las capas dobles Metal el PWB de la base

Las capas dobles MCPCB están consistiendo en dos capas de conductor de cobre, las pusieron en el mismo lado de cobre de la base del metal de la aleación (generalmente de aluminio, o del hierro). El con base metálica está en la parte inferior de MCPCB entero, que es diferente de MCPCB echado a un lado doble (las dos capas de cobre fueron puestas en el cada lado de la base del metal respectivamente), y usted puede poblar solamente SMD en lado superior.

Diferente con MCPCB de una sola capa, 2 capas de MCPCB requieren un paso acuciante adicional laminar la base conductora termal reflejada de la lamina y del metal (también conocida como con base metálica) juntas.

Comparado con FR4 normal, esta necesidad del sturcture más tecnología y la experiencia en laminar de dos capas así como base del metal.

Las fases de tratamiento del MCPCB con el con base metálica integrada en el PWB son comparativamente complejas pues el tapar del agujero se requiere después de que perforación primaria en el con base metálica para aislarlo del conjunto de circuitos.



El doble echó a un lado PWB de la base del metal

También tiene las mismas dos capas de conductor de cobre como las capas dobles MCPCB, pero la base del metal está en el medio del conductor dos, tan hay conductores (rastro) a ambos lados de base del metal, y fue conectado el uno al otro por Vias. Tan lo nombramos “MCPCB echado a un lado doble”, y usted puede SMD poblado en ambos top y parte inferior.

Diferente con MCPCB de una sola capa, MCPCB echado a un lado doble también requiere un paso acuciante adicional laminar la base conductora termal reflejada de la lamina y del metal (también conocida como con base metálica) junto. Pero a veces, algún vendedor crudo del material revestido del metal suministrará el material del tablero que laminó ya.

Comparado con FR4 normal, esta necesidad del sturcture más tecnología y la experiencia en laminar de dos capas así como base del metal.



PWB multi de la base del metal de las capas

Apenas como PWB FR4, podemos también hacer a tableros con más de 2 capas de rastros y de nosotros lo nombraron las “capas multi MCPCB”. La estructura es similar con las capas multi FR4, pero ella mucho más compleja hacer.

Usted puede pobló más componentes en los tableros, puso la señal y moler capa en capas separadas, para alcanzar mejor rendimiento en funcionamiento eléctrico.

Comparado con FR4 normal, esta necesidad del sturcture más tecnología y la experiencia en laminar de más de dos capas así como base del metal y el coste es mucho más altas de 2 capas de MCPCBor MCPCB echado a un lado doble.



Uso de MCPCB



Luces LED: LED de gran intensidad, proyector, PWB de gran intensidad

Equipo de poder industrial: Circuito de alta potencia de los transistores, de los órdenes del transistor, de vaivén o del tótem de salida (al polo del tem), retransmisión de estado sólido, conductor del motor del pulso, los amplificadores computacionales del motor (amplificador operativo para el serro-motor), dispositivo polo-cambiante (inversor)

Coches: instrumento de la leña, regulador del poder, convertidores del intercambio, reguladores del poder, sistema óptico variable

Poder: serie del regulador de voltaje, recorte regulador, convertidores de DC-DC

OA: Controlador de impresora, substrato grande de la visualización electrónica, cabeza de impresión termal

Audio: amplificador de la entrada-salida, amplificador equilibrado, amplificador del pre-escudo, amplificador audio, amplificador de potencia

Otros: Tablero de aislamiento térmico del semiconductor, órdenes de IC, órdenes del resistor, microprocesador del portador de los Ics, disipador de calor, substratos de la célula solar, dispositivo de la refrigeración del semiconductor



Ventaja:

1. Fábrica del PWB del aluminio y del PWB del LED directamente

2. El PWB del aluminio y el PWB del LED tienen el sistema completo del control de calidad

 3. Precio del PWB del aluminio buen y del PWB del LED

4. Plazo de expedición rápido de la vuelta del PWB del aluminio y del PWB del LED de 48hours.

5. Aluminio PCB& LED PCBcertification (ISO/UL E354810/RoHS).

6. 8 años de experiencia en la exportación de servicio

7. El PWB del aluminio PCB& LED no es ningún MOQ.

8. El PWB es de alta calidad. TheAOI directo estricto (inspección óptica automatizada), QA/QC, porbe de la mosca, Etesting



material

nuestra materia prima de aluminio: el bergquist (los E.E.U.U.), Polytronics (Taiwán), el totking (China), la gama de la conductividad termal del etc. de 1W/m.K a la gama del voltaje de Withstand de 8 W/m.K es 2KV a 8KV que pueda ayudarnos a cubrir cualquier necesidad de nuestros clientes, también reducen coste de compra.



Capacidad

capas: 1-4layers

Materia prima: Aleación del aluminio/del cobre/del hierro

Conductividad termal (capa dielectrial): 0,8, 1,5, 2,0, 3,0 W/m.K.

Voltaje de Withstand: 2000-8000V

Grueso del tablero: 0.5mm~3.0m m (0,02" ~0,12")

Grueso de cobre: 0,5 onzas, 1,0 onzas, 2,0 onzas, 3,0 onzas, hasta 6 onzas

Esquema: Encaminamiento, perforando, V-Corte

Soldermask: Blanco/negro/azul/verde/rojo, blanco de Taiyo PSR4000

Leyenda/color de la serigrafía: Negro/blanco

Acabamiento superficial: Oro de la inmersión, HASL, OSP

Tamaño máximo del panel: 600*1200m m (23,62" *47.24”)

El embalar: Vacío/la bolsa de plástico

Muestras L/T: 4~6 días
