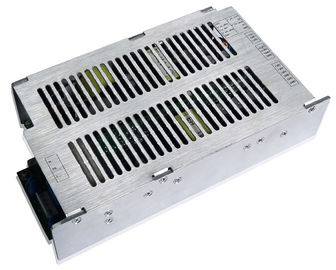

Las fuentes de alimentación de AC-DC 500W hicieron salir 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30
Características dominantes
Gama de la entrada: 165~270Vac
Salidas cuádruples: 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A
Eficacia alta: el 87%
Línea regulación: el ≤±2%
Regulación de la carga: el ≤±2%
Protección del cortocircuito
Salida sobre la protección actual
Salida sobre la protección del voltaje
Entrada sobre la protección del voltaje
Entrada bajo cierre del voltaje
Sobre la protección de la temperatura
RoHS obediente
Natural refresqúese
Descripción del producto
Este uso del convertidor de AC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje de entrada clasificado
|
|
220
|
|
VAC
|
|
|
Gama de voltaje de entrada de la CA
|
165
|
|
270
|
VAC
|
|
|
Gama de frecuencia de la entrada de la CA
|
47
|
|
63
|
Herzios
|
|
|
Corriente de entrada máxima
|
|
|
3,5
|
A
|
Voltaje de entrada mínimo, a carga plena
|
|
Corriente de la avalancha de la entrada
|
|
|
40
|
A
|
Voltaje de entrada máximo, 25℃, primer comienzo
|
|
Eficacia
|
85
|
87
|
|
%
|
Voltaje de entrada clasificado, carga clasificada
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama del voltaje de salida
|
30V
|
24
|
30
|
31
|
VDC
|
|
|
5.8V
|
5,6
|
5,8
|
6
|
VDC
|
|
|
24V
|
23
|
24
|
25
|
VDC
|
Permita con./desc.
|
|
12V
|
11
|
12
|
13
|
VDC
|
Permita con./desc.
|
|
Gama de la corriente de salida
|
30V
|
0
|
9
|
12
|
A
|
|
|
5.8V
|
0
|
6
|
9
|
A
|
|
|
24V
|
0
|
2
|
2,5
|
A
|
|
|
12V
|
0
|
2
|
2,5
|
|
|
|
Línea regulación
|
|
|
±2
|
%
|
|
|
Regulación de la carga
|
|
|
±2
|
%
|
|
|
Regulación de temperatura
|
|
±0.02
|
|
%/°C
|
Sobre la gama de temperaturas de funcionamiento
|
|
Ondulación y ruido
|
30V
|
|
|
400
|
milivoltio
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
5.8V
|
|
|
116
|
milivoltio
|
|
24V
|
|
|
280
|
milivoltio
|
|
12V
|
|
|
240
|
milivoltio
|
|
Tiempo de subida de abertura
|
|
|
500
|
ms
|
A carga plena, el 10%~90% Vout
|
|
Tiempo de retraso de abertura
|
|
|
4
|
s
|
220Vac, a carga plena
|
|
Overshoot del voltaje de salida
|
|
|
±5
|
%
|
|
Características de la protección
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
La entrada bajo voltaje se cierra hacia fuera
|
Umbral de abertura del voltaje
|
155
|
|
165
|
VAC
|
|
|
Umbral del voltaje de la Vuelta-apagado
|
135
|
|
145
|
VAC
|
|
|
Entrada sobre la protección del voltaje
|
Proteja el voltaje
|
285
|
|
305
|
VAC
|
|
|
Voltaje de la recuperación
|
275
|
|
295
|
VAC
|
|
|
Salida sobre la protección del voltaje
|
30V
|
32
|
|
35
|
VDC
|
Hipo
|
|
5.8V
|
|
|
7,5
|
VDC
|
Hipo
|
|
Protección del cortocircuito
|
|
|
10
|
mΩ
|
Hipo
|
|
Protección de sobrecalentamiento
|
|
|
|
|
Recuperación auto
|
|
Detector del voltaje de entrada
|
convertido 150-290Vac al cambio linear 0.5-3.1Vdc
|
Condiciones de carga:
30V/9.5A, 5.8V/6A, 12V/2A, 24V/2A
|
|
Detector de la corriente de entrada
|
convertido 0-3A al cambio linear 0.5-3.1Vdc
|
| |
|
|
|
|
|
|
|
Características generales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
100
|
|
|
KHrs
|
Entrada clasificada, a carga plena, 25℃
|
|
Peso
|
|
|
1500
|
g
|
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
-40
|
|
+75
|
℃
|
|
|
Temperatura de almacenamiento
|
-40
|
|
+85
|
℃
|
|
|
Humedad relativa
|
10
|
|
90
|
%
|
|
|
Humedad del almacenamiento
|
10
|
|
95
|
%
|
|
|
Altitud
|
|
|
4000
|
m
|
|
|
Presión atmosférica
|
70
|
|
106
|
KPa
|
|
Características de seguridad
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
Entrada a la salida
|
1500
|
|
|
VAC
|
5mA/1min, ninguna formación de arcos y avería
|
|
Entrada a la tierra
|
1500
|
|
|
VAC
|
|
Salida a la tierra
|
500
|
|
|
VDC
|
5mA/1min, ninguna formación de arcos y avería
|
|
Resistencia del aislamiento
|
Entrada a la salida
|
10
|
|
|
MΩ
|
500Vdc/1min, presión atmosférica normal, humedad del 90%
|
|
Corriente de la salida
|
Entrada a la tierra
|
|
|
3,5
|
mA
|
264Vac, condición normal
|
Características del EMC
|
Artículo
|
Estándares
|
Condiciones
|
Notas
|
|
CE
|
EN301489-1-8.4
|
Clase B
|
Pase la prueba del sistema
|
|
RE
|
EN301489-1-8.4
|
Clase B
|
Pase la prueba del sistema
|
|
Armónico
|
EN301489-1-8.5
|
|
|
|
Fluctuaciones y parpadeo del voltaje
|
EN301489-1-8.6
|
|
|
|
Oleada
|
EN61000-4-5
|
Modo diferenciado ±2KV, mode±4KV común
|
Criterio B
|
|
INMERSIÓN
|
EN61000-4-11
EN55024
|
Inmersión del voltaje a 0%Ut, 10ms
|
Criterio B, prueba en la fase 0, 90, 180 y 270
|
|
Inmersión del voltaje a 40%Ut, 20ms
|
|
Inmersión del voltaje a 70%Ut, 50ms
|
Notas:
Criterio A: Funcionamiento normal durante y después de la prueba.
Criterio B: La protección o el reset de baja tensión no se permite. La fluctuación temporal del voltaje de salida cesa después de que los disturbios cesen, y de cuál recupera el EUT su funcionamiento normal automáticamente. Durante la prueba del sistema, la fluctuación o el reset del voltaje de salida no se permite también.
Criterio C: La pérdida temporal de salida se permite, pero el hardware no puede ser dañado. El EUT recupera su funcionamiento normal automáticamente o la intervención del operador.
Criterio R: La pérdida de salida que no sea recuperable se permite. El componente protector primario (fusible) puede ser dañado. El EUT recupera su funcionamiento normal después de substituye el componente dañado.
Calificación ambiental
|
Parámetro
|
Notas
|
|
Vibración
|
Gama de frecuencia: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Hachas de X.Y.Z, 30min/axis
|
|
Choque mecánico
|
onda del Mitad-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Ciclo de la temperatura
|
-40°C a 55°C, rampa 1°C/min., 6 ciclos
|
|
Poder/ciclo termal
|
Vin = minuto a máximo, a carga plena, 100 ciclos
|
Esquema mecánico
Length×width×heigth: 210×115.5×52 (milímetro), 8.27×4.55×2.05 (adentro),
DesignAations del conector
Modelo CN9: H101-5/3.96
|
Pin#
|
Nombre
|
|
1
|
L
|
|
2
|
NC
|
|
3
|
PE
|
|
4
|
NC
|
|
5
|
N
|
Modelo J2: H101-5/3.96
|
Pin#
|
Nombre
|
|
1
|
+30V
|
|
2
|
+30V
|
|
3
|
+30V
|
|
4
|
Tierra
|
|
5
|
Tierra
|
|
6
|
Tierra
|
Modelo CON1: H101-4/3.96
|
Pin#
|
Nombre
|
|
1
|
+5.8V
|
|
2
|
+5.8V
|
|
3
|
Tierra
|
|
4
|
Tierra
|
Modelo J3: H101-3/3.96
|
Pin#
|
Nombre
|
|
1
|
+12V
|
|
2
|
Tierra
|
|
3
|
+24V
|
J1
|
Pin#
|
Nombre
|
Notas
|
|
1
|
Tierra
|
Tierra
|
|
2
|
P_30V_CON
|
ajuste 30V
|
|
3
|
P_AC_CON
|
El voltaje de entrada detecta
|
|
4
|
ID0
|
Conecte con la tierra
|
|
5
|
Cur_Mon
|
La corriente de entrada detecta
|
|
6
|
P_12V_CON
|
12V permiten
|
|
7
|
P_24V_CON
|
24V permiten
|
|
8
|
ID1
|
Conecte con la tierra
|
|
9
|
Tierra
|
Tierra
|
|
10
|
Tierra
|
Tierra
|
