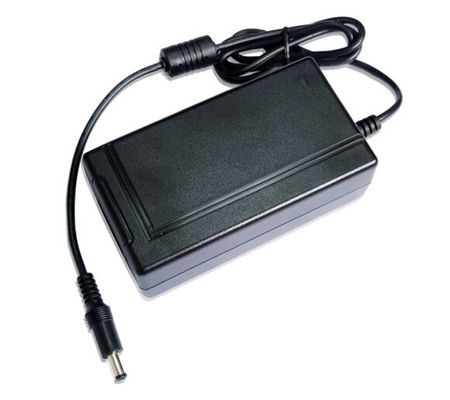

Adaptador médico del poder IP22, adaptador de AC-DC con la aprobación del CE ROHS

Adaptador médico del poder IP22, adaptador de AC-DC con la aprobación del CE ROHS

  • Adaptador médico del poder IP22, adaptador de AC-DC con la aprobación del CE ROHS
Adaptador médico del poder IP22, adaptador de AC-DC con la aprobación del CE ROHS
Datos del producto:
Nombre de la marca: Enargy
Número de modelo: MDA60-220S24
Contacto
Descripción detallada del producto
Alta luz:

adaptador médico

1. Resumen

Este adaptador está para el uso médico con la energía de entrada que se extiende en 90-264Vac, la sola salida actual 24Vdc/2.5A, y la corriente máxima 6A. Proporciona la protección de la sobreintensidad de corriente, la protección del cortocircuito, la protección de la sobretensión y la protección del sobrecalentamiento.

Adaptador médico del poder IP22, adaptador de AC-DC con la aprobación del CE ROHS 0
Adaptador médico del poder IP22, adaptador de AC-DC con la aprobación del CE ROHS 1

2. Las características dominantes del producto

Modelo Gama de voltaje de entrada Voltaje de la salida nominal Gama de la corriente de salida

Ondulación (pico)

(Carga clasificada, limitación 20MHz del ancho de banda)

MDA60-220S24 90-264Vac 24Vdc 0-2.5A ≤150mV

3. Estándares y dirección de la adopción

  1. Prueba ambiental de GB/T 2423.1-2008 para los productos eléctricos y electrónicos – parte 2: Métodos de prueba/prueba A: Baja temperatura
  2. Prueba ambiental de GB/T 2423.2-2008 para los productos eléctricos y de la electrónica – parte 2: Métodos de prueba/prueba B: De alta temperatura
  3. Métodos de prueba ambiental básicos de GB/T 2423.3-2006 para los productos eléctricos y electrónicos -- Prueba Ca: Calor húmedo, de estado estacionario
  4. Métodos de prueba ambiental básicos de GB/T 2423.4-2008 para los productos eléctricos y electrónicos -- DB de la prueba: Calor húmedo, cíclico
  5. Prueba ambiental de GB/T 2423.5-2008 para los productos eléctricos y electrónicos – parte 2: Métodos de prueba/prueba Ea y dirección: Choque
  6. Prueba ambiental de GB/T 2423.6-1995 para los productos eléctricos y electrónicos – parte 2: Métodos de prueba/prueba Ea y dirección: Colisión
  7. Prueba ambiental de GB/T 2423.8-2008 para los productos eléctricos y electrónicos – parte 2: Métodos de prueba/prueba Ed: Libere la caída
  8. Prueba ambiental de GB/T 2423.10-2008 para los productos eléctricos y electrónicos – parte 2: Métodos de prueba/prueba Fc y dirección: Vibración (seno)
  9. Sistemas del microordenador de GB/T 14714.1-2008 y especificación general del equipo de la fuente de alimentación de la transferencia
  10. Límites de GB/T 17625.1-2012 para la corriente armónica del equipo eléctrico y electrónico de la baja tensión.
  11. Límites de la compatibilidad electromágnetica de GB/T 17625.2-2007 en fluctuaciones del voltaje y parpadeo creado por los dispositivos con la corriente clasificada menos que 16A bajo sistemas de abastecimiento de baja tensión del poder.
  12. Descripción de la prueba de compatibilidad electromágnetica de GB/T 17626.1-2006 y de las técnicas de medida de la prueba de la inmunidad.
  13. Compatibilidad electromágnetica de GB/T 17626.11-2011 - prueba y técnicas de medida - inmersiones del voltaje, interrupciones cortas y prueba de la inmunidad de las variaciones del voltaje
  14. Compatibilidad electromágnetica de GB/T 17626.2-2006 - prueba y técnicas de medida - prueba de la inmunidad de la descarga electrostática
  15. Compatibilidad electromágnetica de GB/T 17626.3-2006 - prueba y técnicas de medida - prueba de la inmunidad del campo electromagnético del RF
  16. La compatibilidad electromágnetica de GB/T 17626.4-2008 - prueba y las técnicas de medida - transitorio rápido eléctrico/estalló la prueba de la inmunidad
  17. Compatibilidad electromágnetica de GB/T 17626.5-2008 - prueba y técnicas de medida - prueba de la inmunidad de la oleada (impacto)
  18. Compatibilidad electromágnetica de GB/T 17626.6-2008 - prueba y técnicas de medida – prueba de la inmunidad para la transmisión de la inducción del RF al disturbio
  19. Compatibilidad electromágnetica de GB/T 17626.8-2006 - prueba y técnicas de medida - prueba de la inmunidad del campo magnético de la frecuencia del poder
  20. Compatibilidad electromágnetica de GB/T 17626.9-2011 - prueba y técnicas de medida - prueba de la inmunidad del campo magnético del pulso
  21. Método de prueba 1772-1979 de GB/T para la determinación del porcentaje de averías de elementos y de componentes electrónicos
  22. Requisitos técnicos del sistema operativo estático de QJ/T 1950-1990
  23. Representación de GB/T 6991-1986 de los datos de confiabilidad para los componentes electrónicos
  24. Predicción de la confiabilidad del equipo electrónico de MIL-HDBK-217F
  25. Manual de la predicción de la confiabilidad del equipo electrónico de GJB/Z-299B
  26. Seguridad médica del equipo electrónico GB9706.1-2007

4. Condiciones ambientales

Serial no. Artículo Indictor técnico Unidad Observaciones
1 Temperatura de trabajo 0 — +40
2 Almacenar temperatura -20 — +85
3 Humedad relativa Trabajo 20-90 %RH
El almacenar 10-95
4 Altitud ≤3000 m
5 Método de Enfriamiento-abajo Enfriamiento natural

5. Características del poder

1. Características de la entrada
Serial no. Artículo Requisitos técnicos Unidad Observaciones
1,1 Tipo del poder Ⅱ de la categoría
1,2 Voltaje de entrada clasificado 100-240 VAC
Gama de voltaje de entrada 90-264
1,3 Gama de frecuencia de la entrada 47-63 Herzios
1,4 Frecuencia clasificada de la entrada 50/60 Herzios
1,5 Corriente de entrada máxima 2 A 90VAC
1,6 Corriente de la avalancha de la entrada ≤60 A Entrada 25℃/cold de VIN=240Vac en la primera bota (la capacidad se debe lanzar totalmente. Mida a cualquier ángulo de fase del voltaje de entrada.)
1,7 Poder el tiempo de retraso ≤2 S 220VAC/a carga plena
1,8 Tiempo del cierre ≥10 ms 110VAC/a carga plena
1,9 Consumo de energía sin carga <2 W
2. Características de la salida
2,1 Gama del voltaje de salida 24.00-24.60 VDC Voltaje de entrada completo, gama a carga plena
2,2 Gama de la corriente de salida 0-2.50 A La gama de voltaje de entrada completa, 220VAC entrado, corriente de salida se recupera a 2.5A de 6A después de 1s.
2,3 Eficacia total ≥85 % Entrada clasificada, carga clasificada
2,4 Ondulación y ruido de la salida ≤150 mVpk-PK

Temperatura normal, ancho de banda del osciloscopio

20MHz, puntas de prueba paralelamente, capacidad 10uF+104

2,5

Cambie la amplitud del overshoot de la máquina

≤±5 %
2,6 Reacción dinámica Amplitud del Overshoot △V: ≤±5 % fluctuación de la carga 25%-50%-25% o 50%-75%-50%, tarifa 0.1A/uS de la fluctuación
Recuperación de tiempo △t: ≤400 µS
2,7 Precisión de la regulación de voltaje ≤±2 %
2,8 Factor de la regulación de la carga ≤±2 %
2,9 Factor de la regulación de voltaje ≤±2 %
2,10 Carga de la capacidad ≤2200 uF Entrada clasificada, modo del CR de la carga
3. Características de protección
3,1 Protección de la sobreintensidad de corriente 6.5-8 A El modo del hipo, puede uno mismo - recuperarse
3,2 Protección del cortocircuito Cortocircuite indemne, después de que el lanzamiento del cortocircuito, poder pueda trabajar correctamente Cortocircuite la resistencia <10m>
3,3 Recaliente la protección sucede Bloqueado, necesidad de reanudar
3,4 Protección de la sobretensión 26-30 VDC Bloqueado, necesidad de reanudar

6. Espec. de la seguridad y características del EMC

Serial no. Artículo Requisitos técnicos Estándares Observaciones
1 Fuerza dieléctrica Entrada-salida 4000Vac/10mA/1min: ningún arco del vuelo, ninguna avería
2 Resistencia aislador Entrada-salida ≥10MΩ/500Vdc/1min: En la presión atmosférica normal, con la humedad relativa siendo el 90% y voltaje de prueba que son 500V, la porción de la CA del circuito principal del rectificador y la porción de DC están hacia la tierra y la porción de la CA a la resistencia aislador de la porción de DC no es más baja que los 10M
3

Emisión conducida

(CE)

CLASE B

EN55011

Lista 20780 de la FCC

IEC60601-1-2

4

Emisión irradiada

(CON REFERENCIA A)

CLASE B

EN55011

Lista 20780 de la FCC

IEC60601-1-2

5 Armónico Clase A EN61000-3-2 Criterio de B
6 Fluctuaciones y parpadeo del voltaje Clase A EN61000-3-3 Criterio de B
7 Oleada Modo diferenciado ±1KV, modo común ±2KV EN61000-4-5 Criterio de B
8

Inmersiones del voltaje e interrupciones cortas

Cayendo a 0%Ut, vez última: 10ms, (criterio de B)

EN61000-4-11

EN55024

Pruebe en 0, 90, 180 y 270 grados respectivamente.
Cayendo a 40%Ut, vez última: 20ms, (criterio de B)
Cayendo a 70%Ut, vez última: 50ms, (criterio de B)
9 Protección estática Descarga del aire ±8KV EN61000-4-2 Criterio de B
Descarga del contacto ±4KV EN61000-4-2 Criterio de B
10 grado de la Fuego-protección 94-V0
11 grado de la Agua-protección IP22
12 Requisito de RoHS Cumple con RoHS
13 Calidad ≤350g

7. Características técnicas y definición de conexión del dispositivo

1). Tamaño

Mm× del mm× de L×W×H= (115.5±0.5) (61±0.5) (40±0.5) milímetro

Adaptador médico del poder IP22, adaptador de AC-DC con la aprobación del CE ROHS 2

2). Requisitos del aspecto

Ningún rasguño, etiquetado del claro

3). Definición de conexión

Linea de entrada definición: Cumple con los estándares del CCC y de la UL, cable eléctrico plano del dos-perno, longitud el 1.5M, alambre de cobre 2×0.75mm2, voltaje de withstand 300V.

Línea de salida definición: La longitud el 1.5m, #16 línea con un anillo magnético, 4 fija salida, Hook&Loop, el voltaje de withstand 300V, la temperatura 80℃ del withstand, la marca Taiyue o el equivalente.

4) la salida de poder fija la definición

Serial no. Definición Observaciones
Pin1, Pin2 positivo hecho salir 24Vdc Adaptador médico del poder IP22, adaptador de AC-DC con la aprobación del CE ROHS 3
Pin3, Pin4 negativa 24VdcOutput

8. Requisitos de la confiabilidad

MTBF≥250Khours; Condición de prueba: 25℃, entrada clasificada, salida a carga plena.

9. Embalaje, transporte y almacenamiento

1.) El embalar

Las cajas de embalaje contienen el nombre de producto, el número de modelo, el nombre del fabricante, el certificado y la fecha etc. de la identificación y de inspección de la calidad de la fabricación.

2.) Transporte

Conveniente para el coche, naves, transporte de los aviones y debe ser transportado en estilo a prueba de humedad, de la sol-prueba y ser dirigido con cuidado.

3.) Almacenamiento

Cuando son parados los productos se deben almacenar en cajas de embalaje con la temperatura de almacenamiento que es -20℃ a 85℃ y a la humedad relativa que son el 10% - el 90%. Los almacenes no permiten las sustancias químicas dañinas de los gases, inflamables, explosivas y corrosivas, y hay vibración mecánica no fuerte, choque y campo. Las cajas de embalaje se deben colocar por lo menos los 20cm de la tierra y lejos de las paredes, de las fuentes de calor, de las ventanas y de toma de aire de por lo menos los 50cm. _producto poder ser almacenar para 2 año bajo especificar condición y necesidad para ser reexaminar luego.

4.) Etiquetado

Adaptador médico del poder IP22, adaptador de AC-DC con la aprobación del CE ROHS 4

Graph1: Etiqueta Graph2 del inglés: Chino/inglés
