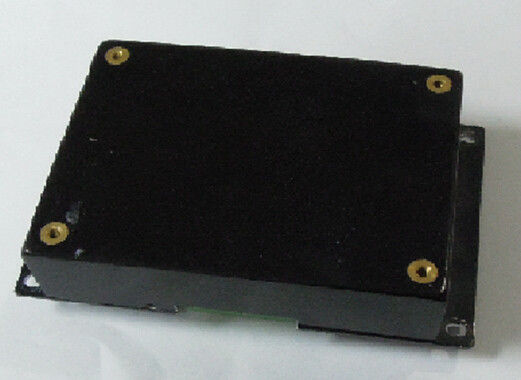

Salida médica 24VDC/3A SC72-220S24 de la fuente de alimentación 72W
Características dominantes
Gama de la entrada de la CA: 90~265Vac
Solas salidas: 24V/3.0A
Eficacia alta: el 85%
Línea regulación: el ≤±2%
Regulación de la carga: el ≤±2%
Ripple&noise bajo: ≤100mV
protección del cortocircuito
Salida sobre la protección del voltaje
Entrada sobre la protección del voltaje
Sobre la protección de la temperatura
Natural refresqúese
Descripción del producto
Este uso del convertidor de AC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje de entrada clasificado
|
110
|
|
240
|
VAC
|
|
|
Gama de voltaje de entrada de la CA
|
90
|
|
265
|
VAC
|
|
|
Gama de frecuencia de la entrada de la CA
|
47
|
|
63
|
Herzios
|
|
|
Corriente de la avalancha de la entrada
|
|
|
60
|
A
|
Voltaje de entrada máximo, 25℃, primer comienzo
|
|
Eficacia
|
84
|
85
|
|
%
|
Voltaje de entrada clasificado, carga clasificada
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama del voltaje de salida
|
23,5
|
24
|
24,5
|
VDC
|
|
|
Gama de la corriente de salida
|
0
|
|
3
|
A
|
|
|
Línea regulación
|
|
|
±2
|
%
|
|
|
Regulación de la carga
|
|
|
±2
|
%
|
|
|
Estabilizador del voltaje
precisión
|
|
|
±2
|
%
|
|
|
Regulación de temperatura
|
|
±0.02
|
|
%/°C
|
Sobre la gama de temperaturas de funcionamiento
|
|
Ondulación y ruido
|
|
|
100
|
milivoltio
|
Ancho de banda de 20 megaciclos. salida con el condensador electrolítico 10uF y el condensador de cerámica 0.1uF en la corriente por completo clasificada.
|
|
Reacción dinámica
|
Desviación
|
|
|
±5
|
%
|
el 25% al 50% hasta el 25% Iout máximo, el 50% al 75% hasta el 50% Iout máximo, 2.5A/us
|
|
Tiempo de corrección
|
|
|
300
|
nosotros
|
Al nom del dentro 1% Vout.
|
|
Tiempo de retraso de abertura
|
|
|
8
|
s
|
220Vac, a carga plena
|
|
Overshoot del voltaje de salida
|
|
|
±5
|
%
|
|
|
Capacitancia de salida
|
|
1000
|
|
μF
|
|
|
Señal de TTL
|
3
|
|
12
|
V
|
De alto nivel, autorización de la salida
|
|
-0,3
|
|
1
|
V
|
Bajo, fall de la salida
|
Características de la protección
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Entrada sobre la protección del voltaje
|
Proteja el voltaje
|
275
|
|
300
|
VAC
|
|
|
Voltaje de la recuperación
|
265
|
|
280
|
VAC
|
|
|
Salida sobre la protección del voltaje
|
26
|
|
28
|
VDC
|
Voltaje constante
|
|
Protección del cortocircuito
|
|
|
10
|
mΩ
|
Hipo
|
|
Protección de sobrecalentamiento
|
|
Requerido para recomenzar
|
Características generales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
100
|
|
|
KHrs
|
Entrada clasificada, a carga plena, 25℃
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
-30
|
|
+70
|
℃
|
|
|
Temperatura de almacenamiento
|
-40
|
|
+85
|
℃
|
|
|
Humedad relativa
|
5
|
|
95
|
%
|
|
|
Humedad del almacenamiento
|
10
|
|
95
|
%
|
|
|
Altitud
|
|
|
3000
|
m
|
|
|
Presión atmosférica
|
70
|
|
106
|
KPa
|
|
Características de seguridad
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
Entrada a la salida
|
1500
|
|
|
VAC
|
10mA/1min, ninguna formación de arcos y avería
|
|
Entrada a la tierra
|
1500
|
|
|
VAC
|
|
Salida a la tierra
|
500
|
|
|
VDC
|
10mA/1min, ninguna formación de arcos y avería
|
|
Resistencia del aislamiento
|
Entrada a la salida
|
10
|
|
|
MΩ
|
500Vdc/1min, presión atmosférica normal, humedad del 90%
|
|
Corriente de la salida
|
Entrada a la tierra
|
|
|
1,5
|
mA
|
240Vac, condición normal
|
Características del EMC
|
Artículo
|
Estándares
|
Condiciones
|
Notas
|
|
CE
|
EN55022
|
Clase B
|
Pase la prueba del sistema
|
|
RE
|
EN55022
|
Clase B
|
Pase la prueba del sistema
|
|
Armónico
|
EN61000-3-2
|
Requisitos de las lámparas el C
|
Criterio B
|
|
Fluctuaciones y parpadeo del voltaje
|
EN61000-3-3
|
Requisitos de equipos de la clase A
|
Criterio B
|
|
Oleada
|
EN61000-4-5
|
Modo diferenciado ±2KV, mode±4KV común
|
Criterio B
|
|
INMERSIÓN
|
EN61000-4-11
EN55024
|
Inmersión del voltaje a 0%Ut, 10ms
|
Criterio B, prueba en la fase 0, 90, 180 y 270
|
|
Inmersión del voltaje a 40%Ut, 20ms
|
|
Inmersión del voltaje a 70%Ut, 50ms
|
|
ESD
|
Descarga del aire
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Descarga del contacto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Notas:
Criterio A: Funcionamiento normal durante y después de la prueba.
Criterio B: La protección o el reset de baja tensión no se permite. La fluctuación temporal del voltaje de salida cesa después de que los disturbios cesen, y de cuál recupera el EUT su funcionamiento normal automáticamente. Durante la prueba del sistema, la fluctuación o el reset del voltaje de salida no se permite también.
Criterio C: La pérdida temporal de salida se permite, pero el hardware no puede ser dañado. El EUT recupera su funcionamiento normal automáticamente o la intervención del operador.
Criterio R: La pérdida de salida que no sea recuperable se permite. El componente protector primario (fusible) puede ser dañado. El EUT recupera su funcionamiento normal después de substituye el componente dañado.
Esquema mecánico
Length×width×heigth: 4.72×2.99×0.94 (adentro),
Designaciones del conector
|
Pin no.
|
Nombre
|
Función
|
|
1
|
VO+
|
Voltaje de salida positivo
|
|
2
|
Tierra
|
Voltaje de salida negativo
|
|
3
|
TTL
|
Señal de TTL
|
|
4
|
N
|
Entrada de la CA
|
|
5
|
L
|
Entrada de la CA
|
|
6
|
FG
|
La tierra
|
