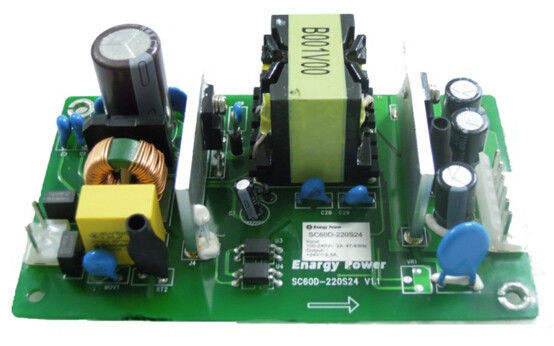

Salida médica 24VDC/2.5A SC60D-220S24A de la fuente de alimentación 60W
Características dominantes
Gama de la entrada de la CA: 90~264Vac
Solas salidas: 24V/2.5A
Eficacia alta: el 88%
Línea regulación: el ±2%
Regulación de la carga: el ±2%
Ripple&noise bajo: ≤150mV
Fucntion que se estremece de la frecuencia
Protección del cortocircuito
Salida sobre la protección actual
Salida sobre la protección del voltaje
Sobre la protección de la temperatura
Disipación espera 0.4W
Certificación médica del CE de la edición EC60601-1 3ro
Natural refresqúese
RoHS obediente
Descripción del producto
Este uso del convertidor de AC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje de entrada clasificado |
100 |
|
240 |
VAC |
|
Gama de voltaje de entrada de la CA |
90 |
|
264 |
VAC |
|
Gama de frecuencia de la entrada de la CA |
45 |
50/60 |
63 |
Herzios |
|
Corriente de entrada máxima |
|
|
2 |
A |
Voltaje de entrada mínimo, a carga plena |
Corriente de la avalancha de la entrada |
|
|
60 |
A |
Voltaje de entrada máximo, 25℃, primer comienzo |
Eficacia |
87 |
|
|
% |
entrada 220VAC, a carga plena |
Tiempo de retraso de abertura |
|
|
1,5 |
S |
entrada 220VAC, a carga plena |
Tiempo de asimiento de Turn-0ff |
10 |
|
|
ms |
entrada 110VAC, a carga plena |
Disipación |
|
|
2 |
W |
Ninguna carga |
Características de salida
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Gama del voltaje de salida |
24,00 |
|
24.6.00 |
VDC |
|
|
Gama de la corriente de salida |
|
|
2,5 |
A |
220VAC entrada, 6A para 1 segundo |
|
Línea regulación |
|
|
±2 |
% |
|
|
Regulación de la carga |
|
|
±2 |
% |
|
|
Precisión estabilizadora del voltaje |
|
|
±2 |
|
|
|
Ondulación y ruido |
|
|
150 |
milivoltio |
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos |
|
Reacción dinámica |
Desviación |
|
|
±5 |
% |
el 25% al 50% hasta el 25% Iout máximo, el 50% al 75% hasta el 50% Iout máximo, 2.5A/us |
Tiempo de corrección |
|
|
400 |
nosotros |
Al nom del dentro 1% Vout. |
|
Tiempo de subida de abertura |
|
|
50 |
ms |
A carga plena, el 10%~90% Vout |
|
Overshoot del voltaje de salida |
|
|
±5 |
% |
|
|
Capacitancia de salida |
|
|
2200 |
μF |
Voltaje de entrada clasificado, modelo de carga: CR |
Características de la protección
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Salida sobre la protección del voltaje |
26 |
|
30 |
V |
Cierre, requerido para recomenzar |
Salida sobre la protección de la carga |
6,5 |
|
8 |
A |
Hipo |
Protección del cortocircuito |
|
|
10 |
mΩ |
Hipo |
Protección de sobrecalentamiento |
|
Cierre, requerido para recomenzar |
Características generales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
MTBF |
250 |
|
|
KHrs |
Entrada clasificada, a carga plena, 25℃ |
Peso |
|
|
220 |
g |
|
Características ambientales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamiento |
-10 |
|
+70 |
℃ |
Cuadro 1 |
Temperatura de almacenamiento |
-25 |
|
+85 |
℃ |
|
Humedad relativa |
20 |
|
90 |
% |
|
Humedad del almacenamiento |
10 |
|
95 |
% |
|
Altitud |
|
|
3000 |
m |
|
Cámara de enfriamiento |
Natural refresqúese |
|
Características de seguridad
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Voltaje del aislamiento |
Entrada a la salida |
4000 |
|
|
VAC |
10mA/1min, ninguna formación de arcos y avería |
Resistencia del aislamiento |
10 |
|
|
MΩ |
500Vdc/1min, presión atmosférica normal, humedad del 90% |
|
Características del EMC
Artículo |
Estándares |
Condiciones |
Notas |
|
CE |
EN55011 Lista 20780 de la FCC IEC60601-1-2 |
Clase B |
Pase la prueba del sistema |
|
RE |
EN55011 Lista 20780 de la FCC IEC60601-1-2 |
Clase B |
Pase la prueba del sistema |
|
Armónico |
EN61000-3-2 |
Un tipo requisitos de las lámparas |
Criterio B |
|
Fluctuaciones y parpadeo del voltaje |
EN61000-3-3 |
Requisitos de equipos de la clase A |
Criterio B |
|
Oleada |
EN61000-4-5 |
Modo diferenciado ±1KV, mode±2KV común |
Criterio B |
|
INMERSIÓN |
EN61000-4-11 EN55024 |
Inmersión del voltaje a 0%Ut, 10ms |
Criterio B, prueba en la fase 0, 90, 180 y 270 |
|
Inmersión del voltaje a 40%Ut, 20ms |
||||
Inmersión del voltaje a 70%Ut, 50ms |
||||
ESD |
Descarga del aire |
EN61000-4-2 |
±8KV |
Criterio B |
Descarga del contacto |
EN61000-4-2 |
±4KV |
Criterio B |
Notas:
Cuadro 1: De potencia de salida contra temperatura del aire ambiente
Esquema mecánico
Length×width×heigth: 127.0×76×37.0 (milímetro), 5×2.99×1.46 (adentro),
Designación del conector:
|
1 |
2 |
3 |
4 |
5 |
6 |
J1 |
L |
NC |
N |
|
|
|
J3 |
Vout+ |
Vout+ |
Vout+ |
Vout - |
Vout - |
Vout - |
