Lugar de origen: | China |
Nombre de la marca: | Enargy |
Número de modelo: | SC60G-220S24 |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | Negotiation |
Tiempo de entrega: | 1-8 semanas |
Condiciones de pago: | negociación |
Capacidad de la fuente: | 15000Pcs/week |
Alta luz: | Fuentes de alimentación del grado médico,CA al convertidor de la C.C. |
---|

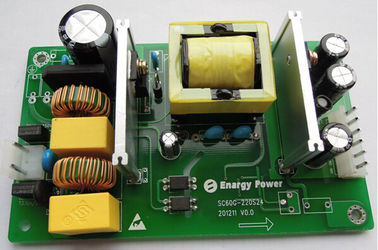

Salida médica 24VDC/2.5A SC60D-220S24A de la fuente de alimentación 60W
Características dominantes
Gama de la entrada de la CA: 90~264Vac
Solas salidas: 24V/2.5
Eficacia alta: el 86%
Línea regulación: el ≤±1%
Regulación de la carga: el ≤±1%
Ripple&noise bajo: 150mV
Voltaje del aislamiento: 4000Vac
Ningún requisito mínimo de la carga
Función que se estremece de la frecuencia
protección del cortocircuito
Salida sobre la protección actual
Salida sobre la protección del voltaje
Natural refresqúese
RoHS obediente
Grado llama-retrasado UL94V-0
Descripción del producto
Este uso del convertidor de AC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje de entrada clasificado |
100 |
220 |
240 |
VAC |
|
Gama de voltaje de entrada de la CA |
90 |
220 |
264 |
VAC |
|
Gama de frecuencia de la entrada de la CA |
45 |
|
63 |
Herzios |
|
Corriente de entrada máxima |
|
|
2 |
A |
Voltaje de entrada mínimo, a carga plena |
Corriente de la avalancha de la entrada |
|
|
60 |
A |
Voltaje de entrada máximo, 25℃, primer comienzo |
Eficacia |
|
86 |
|
% |
Voltaje de entrada clasificado, carga clasificada |
Tiempo de retraso de abertura |
|
|
1,5 |
S |
entrada 220VAC, a carga plena |
Tiempo de asimiento de Turn-0ff |
10 |
|
|
ms |
entrada 110VAC, a carga plena |
Disipación |
|
|
0,6 |
W |
Ninguna carga |
Características de salida
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Gama del voltaje de salida |
23,52 |
24 |
24,48 |
VDC |
|
|
Gama de la corriente de salida |
|
|
2,5 |
A |
220VAC entrada, 6A para 1 segundo |
|
Línea regulación |
|
±1 |
|
% |
|
|
Regulación de la carga |
|
±1 |
|
% |
|
|
Ondulación y ruido |
|
|
150 |
milivoltio |
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos |
|
Reacción dinámica |
Desviación |
|
|
200 |
milivoltio |
el 50% al 75% hasta el 50% Iout máximo, 0.1A/us |
Tiempo de corrección |
|
|
200 |
nosotros |
Al nom del dentro 1% Vout. |
|
Tiempo de subida de abertura |
|
|
50 |
ms |
A carga plena, el 10%~90% Vout |
|
Overshoot del voltaje de salida |
|
|
±5 |
% |
|
|
Capacitancia de salida |
|
|
2200 |
μF |
Modo de carga: CR |
Características de la protección
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Salida sobre la protección del voltaje |
110 |
120 |
130 |
% |
Cierre, requerido para recomenzar |
Salida sobre la protección de la carga |
3 |
|
5 |
A |
Hipo |
Protección del cortocircuito |
|
|
10 |
mΩ |
Hipo |
Características generales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
MTBF |
50 |
|
|
KHrs |
Entrada clasificada, a carga plena, 25℃ |
Peso |
|
|
160 |
g |
|
Características ambientales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamiento |
0 |
|
+70 |
℃ |
Figures1 |
Temperatura de almacenamiento |
-40 |
|
+85 |
℃ |
|
Humedad relativa |
10 |
|
90 |
%RH |
|
Altitud |
|
|
3000 |
m |
|
Características de seguridad
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Voltaje del aislamiento |
Entrada a la salida |
4000 |
|
|
VAC |
5mA/1min, ninguna formación de arcos y avería |
Resistencia del aislamiento |
Entrada a la salida |
|
100 |
|
MΩ |
500Vdc/1min, presión atmosférica normal, humedad del 90% |
Calificación ambiental
Parámetro |
Notas |
Vibración |
Se ajusta a MIL-STD-810E, método 516,5, favorable I, IV, VI; EN60068-2-6, IEC68-2-6 |
Choque mecánico |
Se ajusta a MIL-STD-810E/F, Method514.4, EN60068-2-27, EN60068-2-47, IEC68-2-47, JIS C0041-1987 |
Capacidad de la soldadura |
IEC60068-2-20 |
Características del EMC
Artículo |
Estándares |
Condiciones |
Notas |
CE |
EN55022 |
Clase A |
Pase la prueba del sistema |
RE |
EN55022 |
Clase A |
Pase la prueba del sistema |
Fluctuaciones y parpadeo del voltaje |
EN61000-3-3 |
Requisitos de equipos de la clase A |
Criterio B |
Notas:
Cuadro 1: De potencia de salida CONTRA temperatura del aire ambiente
Conformidad de los estándares
Estándares |
Notas |
UL60950-1 |
|
EN60950-1 |
|
EN60601-1 |
|
SCA 22.2NO.601.1 |
|
UL2601 |
|
Esquema mecánico
Length×width×heigth: 127.0×76×37.0 (milímetro), 5×2.99×1.46 (adentro),
Designación del conector:
|
1 |
2 |
3 |
4 |
5 |
6 |
J1 |
L |
NC |
N |
|
|
|
J3 |
Vout+ |
Vout+ |
Vout+ |
Vout - |
Vout - |
Vout - |
