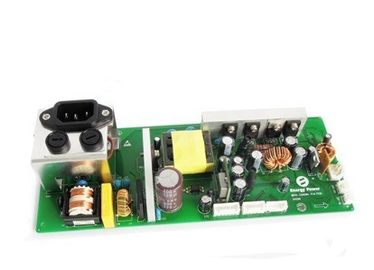

La fuente de alimentación médica 45W hizo salir 5V/2A, 12V/1.5A, 12V/0.5A, BAT/16.8V/0.75A MD45-220Q16A
Características dominantes
Gama de la entrada de la CA: 100~240Vac
Gama de la entrada de la batería de Li: 13-17.2Vdc
Cuatro salidas del camino: 5V/2A, 12V/1.5A, 12V/0.5A, BAT/16.8V/0.75A
Eficacia alta: el 70%
Línea regulación: el ≤±1%
Regulación de la carga: el ≤±5%
protección del cortocircuito
Salida sobre la protección actual
Salida sobre la protección del voltaje
Señal de la operación de la CA
Señal del funcionamiento por batería
Señal de la carga de batería
Señal de la capacidad de la batería
Función con./desc. suave
Interruptor inconsútil entre la CA, la batería y DC
Natural refresqúese
RoHS obediente
Grado llama-retrasado UL94V-0
Descripción del producto
La gama médica de la potencia de entrada de 100-240Vac,
Cuatro grupos de salida: 5V/2A, 12V/1.5A,
B12V/0.5A, BAT/16.8V/0.75A, con salida
protección de la sobretensión, sobreintensidad de corriente
protección de la protección y descarga de la batería
función de la protección
Características eléctricas
Características de la entrada
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje de entrada clasificado
|
100
|
|
220
|
VAC
|
|
|
Gama de voltaje de entrada de la CA
|
100
|
|
240
|
VAC
|
|
|
Gama de frecuencia de la entrada de la CA
|
47
|
|
63
|
Herzios
|
|
|
Corriente de entrada máxima
|
|
|
1,5
|
A
|
|
|
Corriente de la salida
|
|
|
0,5
|
mA
|
|
|
Impacto de la corriente
|
|
|
60
|
A
|
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama del voltaje de salida
|
5V
|
4,75
|
5,00
|
5,25
|
VDC
|
|
|
12V
|
11,40
|
12,00
|
12,60
|
|
B12V
|
11,40
|
|
12,60
|
|
PALO
|
16,50
|
|
17,20
|
|
Gama de la corriente de salida
|
5V
|
0
|
|
2,0
|
A
|
|
|
12V
|
0
|
|
1,5
|
|
B12V
|
0
|
|
0,5
|
|
PALO
|
0,675
|
|
0,825
|
|
Línea regulación
|
|
|
±1
|
%
|
Línea baja a la alta línea; a carga plena
|
|
Regulación de la carga
|
|
|
±5
|
%
|
Ninguna carga a carga plena; entrada nominal
|
|
Ciclo inicial de la CA
|
70
|
|
|
%
|
entrada 220Vac, a carga plena
|
|
Ciclo inicial de DC
|
80
|
|
|
%
|
entrada 14.8Vdc, a carga plena
|
|
Ondulación y ruido
|
5V
|
|
|
100
|
milivoltio
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
12V
|
|
|
200
|
|
B12V
|
|
|
120
|
|
Tiempo de subida de abertura
|
5V
|
|
|
50
|
ms
|
A carga plena, el 10%~90% Vought
|
|
12V
|
|
Overshoot del voltaje de salida
|
|
|
±5
|
%
|
12V, prueba 5V
|
|
Capacitancia de salida
|
|
|
2200
|
uF
|
Características de la protección
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Salida sobre la protección del voltaje
|
5,5
|
|
7,0
|
VDC
|
Cierre +5V, 12V, B12V
|
|
13,2
|
|
16,8
|
VDC
|
Hipo, recuperación auto
|
|
Protección del límite de la corriente de salida
|
4,0
|
|
9,5
|
A
|
Cierre +5V, 12V, B12V
|
|
3,0
|
|
5,5
|
A
|
Cierre +5V, 12V, B12V
|
|
Batería bajo protección del voltaje
|
12,0
|
|
12,6
|
VDC
|
|
|
Protección del cortocircuito de la salida
|
|
|
10
|
mΩ
|
Cierre +5V, 12V, B12V
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
-10
|
|
+40
|
℃
|
|
|
Temperatura de almacenamiento
|
-45
|
|
+85
|
℃
|
|
|
Humedad relativa
|
5
|
|
90
|
%
|
|
|
Altitud
|
0
|
|
4500
|
m
|
|
|
Presión atmosférica
|
70
|
|
106
|
PA
|
|
Gestión y señal de la batería
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje clasificado de la batería
|
|
14,8
|
|
V
|
Batería de Li
|
|
Capacidad de la batería
|
2,2
|
|
4,4
|
AH
|
|
|
Tensión de carga
|
16,6
|
|
17,4
|
V
|
|
|
Corriente de carga
|
675
|
|
825
|
mA
|
|
|
Corriente espera
|
|
|
0,7
|
mA
|
De la condición, ninguna entrada de la CA
|
|
Interruptor de AC/DC
|
0
|
|
|
S
|
5V, 12V, B12V ningún cierre
|
|
Señal de la CA
|
|
|
|
|
J2, Pin3, voltaje de alto nivel de la salida cuando la CA entró en línea
|
|
señal 5V
|
2
|
|
4
|
VDC
|
J6, Pin4
|
|
Señal de B12V
|
2
|
|
4
|
VDC
|
J2, Pin2
|
|
A.C. señal
|
4,0
|
|
5.25V
|
VDC
|
J1, Pin5, P4, Pin2
|
|
Señal del A/D
|
|
|
|
|
J2, Pin5, señal de Pin6 A/D
|
|
CON./DESC.
|
3
|
|
5
|
S
|
J2, Pin1, interruptor suave, cortocircuito una vez encendido, ponen en cortocircuito otra vez apagado
|
Características generales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
250
|
|
|
KHrs
|
Entrada clasificada, a carga plena, 25℃
|
|
Peso
|
|
|
26(750)
|
(G) de la onza
|
|
Características de seguridad
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
Entrada a la salida
|
4000
|
|
|
VAC
|
5mA/1min, ninguna formación de arcos y avería
|
|
Entrada a la tierra
|
2000
|
|
|
VAC
|
|
Salida a la tierra
|
500
|
|
|
VDC
|
|
Resistencia del aislamiento
|
Entrada a la salida
|
10
|
|
|
MΩ
|
500Vdc/1min, presión atmosférica normal, humedad del 90%
|
Características del EMC
|
Artículo
|
Estándares
|
Condiciones
|
Notas
|
|
CE
|
EN55022
|
Clase B
|
Pase la prueba del sistema
|
|
RE
|
EN55022
|
Clase B
|
Pase la prueba del sistema
|
|
Armónico
|
EN61000-3-2
|
Requisitos de las lámparas el C
|
Criterio B
|
|
Fluctuaciones y parpadeo del voltaje
|
EN61000-3-3
|
Requisitos de equipos de la clase A
|
Criterio B
|
|
Oleada
|
EN61000-4-5
|
Modo diferenciado ±2KV, mode±4KV común
|
Criterio B
|
|
INMERSIÓN
|
EN61000-4-11
EN55024
|
Inmersión del voltaje a 0%Ut, 10ms
|
Criterio B, prueba en la fase 0, 90, 180 y 270
|
|
Inmersión del voltaje a 40%Ut, 20ms
|
|
Inmersión del voltaje a 70%Ut, 50ms
|
|
ESD
|
Descarga del aire
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Descarga del contacto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Esquema mecánico
Length×width×heigth: 220×85×53 (milímetro), 8.66×3.35×2.09 (adentro),
Designaciones del Pin
|
Artículo
|
Pin ningún
|
Nombre
|
Función
|
|
CON1
|
1
|
L
|
Voltaje de entrada
|
|
2
|
PÁGINA
|
Tierra
|
|
3
|
N
|
Voltaje de entrada
|
|
J1
|
1
|
+5V
|
Voltaje de salida positivo
|
|
2
|
Tierra
|
Voltaje de salida negativo
|
|
3
|
+12V
|
Voltaje de salida positivo
|
|
4
|
|
5
|
A.C.
|
Detección de señal
|
|
6
|
BAT+
|
Voltaje de salida positivo
|
|
J2
|
1
|
CON./DESC.
|
Interruptor suave
|
|
2
|
B12V
|
Detección de señal
|
|
3
|
CA
|
Detección de señal
|
|
4
|
Tierra
|
Voltaje de salida negativo
|
|
5-6
|
Interfaz del A/D
|
Interfaz del A/D
|
|
J4
|
1
|
+12V
|
Voltaje de salida positivo
|
|
2
|
Tierra
|
Voltaje de salida negativo
|
|
P4
|
1
|
BAT+
|
Voltaje de salida positivo
|
|
2
|
A.C.
|
Detección de señal de la batería
|
|
4
|
PALO
|
Voltaje de salida positivo
|
|
J6
|
1
|
B12V
|
Voltaje de salida positivo
|
|
2
|
Tierra
|
Voltaje de salida positivo
|
|
3
|
B12V
|
Voltaje de salida positivo
|
|
4
|
+5V
|
Voltaje de salida positivo
|
|
5
|
Tierra
|
Voltaje de salida positivo
|
|
J7
|
1
|
+12V
|
Voltaje de salida positivo
|
|
2
|
Tierra
|
Voltaje de salida positivo
|
