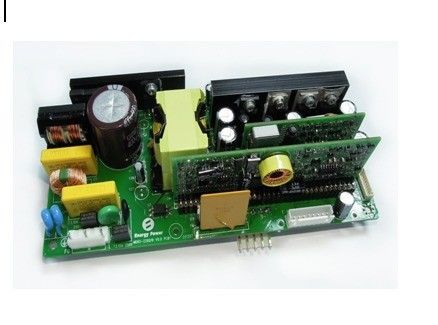

La fuente de alimentación médica 65W hizo salir 5V/3.0, 24V/1.5A, 16.8V/0.75A MD65-220Q19
Características dominantes
Gama de la entrada de la CA: 90~264Vac
Gama de la entrada de la batería de Li: 12~16.8Vdc
salidas del uard: 5V/3.0, 24V/1.5A, 16.8V/0.75A
Eficacia alta: el 70%
Línea regulación: el ≤±1%
Regulación de la carga: el ≤±4%
Ripple&noise bajo: ≤200mV
protección del cortocircuito
Salida sobre la protección actual
Salida sobre la protección del voltaje
Entrada bajo cierre del voltaje
Señal de la operación de la CA
Señal del funcionamiento por batería
Señal de la carga de batería
Señal de la capacidad de la batería
Función con./desc. suave
Interruptor inconsútil entre la CA, la batería y DC
Natural refresqúese
RoHS obediente
Grado llama-retrasado UL94V-0
Descripción del producto
Este uso del convertidor de AC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje de entrada clasificado
|
100
|
|
240
|
VAC
|
|
|
Gama de voltaje de entrada de la CA
|
90
|
|
264
|
VAC
|
|
|
Frecuencia clasificada de la entrada de la CA
|
|
50/60
|
|
Herzios
|
|
|
Gama de frecuencia de la entrada de la CA
|
47
|
|
63
|
Herzios
|
|
|
Corriente de entrada máxima
|
|
|
2,0
|
A
|
Voltaje de entrada mínimo, a carga plena
|
|
Corriente de la avalancha de la entrada
|
|
|
60
|
A
|
264 VAC de voltaje de entrada, 25℃, primer comienzo
|
|
Voltaje de entrada de la batería
|
12
|
|
16,8
|
VDC
|
inicio de ≥13.5V
|
|
Eficacia
|
Entrada de la CA
|
70
|
|
|
%
|
Voltaje de entrada clasificado, carga clasificada
|
|
Batería y entrada CC
|
80
|
|
|
%
|
Voltaje de entrada clasificado, carga clasificada
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama del voltaje de salida
|
5V
|
4,8
|
5
|
5,2
|
VDC
|
|
|
24V
|
23,04
|
24
|
24,96
|
VDC
|
|
|
Carga de batería
|
16,4
|
16,8
|
17,2
|
VDC
|
|
|
8-20V
|
7,68
|
8
|
8,32
|
VDC
|
L0: 0, H0: 0, salida 8V
|
|
11,68
|
12
|
12,32
|
VDC
|
L0: 1, H0: 0, salida 12V
|
|
19,2
|
20
|
20,8
|
VDC
|
L0: 1, H0: 1, salida 20V
|
|
Gama de la corriente de salida
|
5V
|
0
|
|
3
|
A
|
|
|
24V
|
0
|
|
1,5
|
A
|
|
|
Carga de batería
|
|
675
|
|
mA
|
|
|
8-20V
|
0
|
|
0,4
|
A
|
|
|
Línea regulación
|
|
|
±1
|
%
|
|
|
Regulación de la carga
|
|
|
±4
|
%
|
|
|
Ondulación y ruido
|
5V
|
|
|
100
|
mVp-p
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
24V
|
|
|
240
|
milivoltio-p
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
8-20V
|
|
|
200
|
milivoltio-p
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
tiempo de subida de la salida de 5V 24V 8-20V
|
|
|
50
|
ms
|
|
|
Overshoot del voltaje de salida
|
|
|
±5
|
%
|
|
|
Capacitancia de salida (5V 24V)
|
|
2000
|
|
μF
|
|
Características de la protección
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Salida sobre la protección del voltaje
|
5V
|
5,5
|
|
7,5
|
V
|
Cierre-apagado, necesidad de recomenzar
|
|
24V
|
26,4
|
|
36
|
V
|
|
8-20V
|
22
|
|
30
|
V
|
|
Protección del undervoltage de la batería
|
12
|
|
12,6
|
V
|
Cierre-apagado, necesidad de recomenzar
|
Características generales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
500
|
|
|
KHrs
|
Entrada clasificada, a carga plena, 25℃
|
|
Peso
|
|
500
|
|
g
|
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
0
|
|
+40
|
℃
|
|
|
Temperatura de almacenamiento
|
-20
|
|
+85
|
℃
|
|
|
Humedad relativa
|
20
|
|
90
|
%
|
|
|
Humedad del almacenamiento
|
10
|
|
95
|
%
|
|
|
Altitud
|
|
|
3000
|
m
|
|
|
Método de Enfriamiento-abajo
|
|
|
|
|
Enfriamiento natural
|
Características de seguridad
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
Entrada a la salida
|
4000
|
|
|
VAC
|
5mA/1min, ninguna formación de arcos y avería
|
|
Entrada a la tierra
|
1500
|
|
|
VAC
|
|
Resistencia del aislamiento
|
Entrada a la salida
|
30
|
|
|
MΩ
|
500Vdc/1min, presión atmosférica normal, humedad del 90%
|
|
Corriente de la salida
|
Entrada a la tierra
|
|
|
0,5
|
mA
|
264Vac, condición normal
|
|
|
|
1
|
mA
|
264Vac, sola falta
|
Gestión de la batería
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Corriente espera de la salida de la batería
|
|
|
0,8
|
mA
|
|
|
Capacidad de la batería
|
2
|
|
4,4
|
Ah
|
Batería de Li
|
|
Voltaje de la batería
|
|
14,8
|
|
V
|
serie 3.7V×4
|
Notas:
la batería 1.The y el interruptor al poder comercial son entrega inconsútil;
modo de carga 2.Battery: después de poder encendido, el autoexamen de la batería de 10 segundos, prepara cargando, carga constante-actual, flotador que carga después de la batería cargada completamente. Es normal que fluctúa el voltaje cuando la batería no se carga.
Señal e interruptor
|
Artículo
|
Funciones
|
Notas
|
|
Señal de entrada de la CA
|
Señale se giran cuando entrada de la CA, salida 5±0.2V
|
Pin7 del conector J4
|
|
Ninguna señal en línea de la batería
|
Haga salir 5±0.2V cuando batería en línea, 0V cuando off-line de la batería
|
Pin11 del conector J4
|
|
Señal de la carga de batería
|
Haga salir 4.5±0.2V cuando carga de batería, 0V cuando off-line de la batería o cargado completamente
|
Pin8 del conector J4
|
|
SW1: el voltaje de bajo nivel suave apaga
|
el voltaje de bajo nivel suave apaga: 5V, 8-20V, 24V
|
Pin1 del conector J4 a la tierra apagan, 1 segundo retraso
|
|
SW2: vuelta de bajo nivel del voltaje CON./DESC.
|
vuelta dura 5V CON./DESC., 8-20V, 24V del voltaje de bajo nivel
|
Gírese cuando pin2 del cortocircuito del conector J4 a la tierra, apagan cuando pin2 y cortocircuito de la tierra otra vez, el segundo retraso 3 CON./DESC.
|
|
SW3: el voltaje de bajo nivel apaga
|
24V ninguna salida
|
Pin3 del conector J4 a la tierra
|
|
SW4: el voltaje de bajo nivel apaga
|
8-20V ninguna salida
|
Pin4 del conector J4 a la tierra
|
|
entrada del voltaje del nivel de control 8-20V
|
El nivel de señal voltage5±0.2V, fija 5 de J4 es la señal L0, pin6 de J4 es la señal H0
|
L0: 0, H0: 0, output8V
L0: 1, H0: 0, output12V
L0: 1, H0: 1, output20V
|
Características del EMC
|
Artículo
|
Estándares
|
Condiciones
|
Notas
|
|
CE
|
EN55022
|
Clase B
|
Pase la prueba del sistema
|
|
RE
|
EN55022
|
Clase B
|
Pase la prueba del sistema
|
|
Armónico
|
EN61000-3-2
|
Requisitos de las lámparas el C
|
Criterio B
|
|
Fluctuaciones y parpadeo del voltaje
|
EN61000-3-3
|
Requisitos de equipos de la clase A
|
Criterio B
|
|
Oleada
|
EN61000-4-5
|
Modo diferenciado ±2KV, mode±4KV común
|
Criterio B
|
|
INMERSIÓN
|
EN61000-4-11
EN55024
|
Inmersión del voltaje a 0%Ut, 10ms
|
Criterio B, prueba en la fase 0, 90, 180 y 270
|
|
Inmersión del voltaje a 40%Ut, 20ms
|
|
Inmersión del voltaje a 70%Ut, 50ms
|
|
ESD
|
Descarga del aire
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Descarga del contacto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Notas:
Criterio A: Funcionamiento normal durante y después de la prueba.
Criterio B: La protección o el reset de baja tensión no se permite. La fluctuación temporal del voltaje de salida cesa después de que los disturbios cesen, y de cuál recupera el EUT su funcionamiento normal automáticamente. Durante la prueba del sistema, la fluctuación o el reset del voltaje de salida no se permite también.
Criterio C: La pérdida temporal de salida se permite, pero el hardware no puede ser dañado. El EUT recupera su funcionamiento normal automáticamente o la intervención del operador.
Criterio R: La pérdida de salida que no sea recuperable se permite. El componente protector primario (fusible) puede ser dañado. El EUT recupera su funcionamiento normal después de substituye el componente dañado.
Calificación ambiental
|
Parámetro
|
Notas
|
|
Vibración
|
10-55Hz barrido, 1 Min./barrido, 120 barridos para el eje 3
|
|
Choque mecánico
|
minuto 100g, 2 descensos en x y eje de y, 1 descenso en eje de z
|
|
Frío (en funcionamiento)
|
Anuncio IEC60068-2-1
|
|
Calor húmedo
|
IEC60068-2-67 CY
|
|
Ciclo de la temperatura
|
-40°C a 100°C, rampa 15°C/min., 500 ciclos
|
|
Poder/ciclo termal
|
Vin = minuto a máximo, a carga plena, 100 ciclos
|
|
Marginalidad del diseño
|
Tmin-10°C a Tmax+10°C, 5°C camina, Vin = minuto a máximo, carga 0-105%
|
|
Prueba de vida
|
el 95% valoraron Vin y la carga, unidades en reducir la capacidad normal del punto, 1000 horas
|
|
Capacidad de la soldadura
|
IEC60068-2-20
|
Conformidad de los estándares
|
Estándares
|
Notas
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 695-2-2
|
Prueba de la llama de la aguja, prueba en el montaje entero, componentes board&plastic UL94V-0 obedientes
|
|
IEC 61000-4-2
|
|
Esquema mecánico
Length×width×heigth: 175×80×38.6 (milímetro), 6.894×3.15×1.52 (adentro)
Designaciones del conector
J1: Tipo areVH3.96-5 (parte posterior rápida) del conector de entrada de la CA
|
COM cifra
|
Descripción
|
Código del Pin
|
Función
|
|
J1
|
Conector de entrada de la CA
|
1
|
L
|
|
2
|
NC
|
|
3
|
N
|
|
4
|
NC
|
|
5
|
FG
|
J3: Tipo areXH2.54-8 (parte posterior rápida) del conector de salida
|
COM cifra
|
Descripción
|
Código del Pin
|
Función
|
|
J3
|
Conector de salida
|
1-2
|
5V
|
|
3-4
|
Tierra
|
|
5-6
|
24V
|
|
7-8
|
8-20V
|
J2: El tipo J2 del conector de entrada de la batería es VH3.96-5 (el perno de la curva)
|
COM cifra
|
Descripción
|
Código del Pin
|
Función
|
|
J2
|
Conector de entrada de la batería
|
1-2
|
PALO
|
|
3
|
NC
|
|
4-5
|
BAT+
|
Notas: El PALO no puede conectar con la tierra
J4: El conector J4 del control y del interruptor de la señal es XH1.25-12 (la parte posterior rápida)
|
COM cifra
|
Descripción
|
Código del Pin
|
Entrada o salida
|
Función
|
|
J4
|
Conector de salida
|
1
|
Entrada
|
Suave apague cuando SW1 conectan con la tierra, 1 segundo retraso, 5V/24V/8-20V ninguna salida
|
|
2
|
Entrada
|
Dé vuelta encendido a 5V/24V/8-20V cuando SW2 conectan con la tierra, apagan cuando cortocircuito de SW2 y de la tierra otra vez, el segundo retraso 3, no uno mismo-bloqueado
|
|
3
|
Entrada
|
SW3 conectan con la tierra, 24V ninguna salida
|
|
4
|
Entrada
|
SW4 conectan con la tierra, 8-20V ninguna salida
|
|
5
|
Entrada
|
L0 signal1, input5V
|
|
6
|
Entrada
|
H0 signal2, input5V
|
|
7
|
Salida
|
Señal de la CA, salida 5V cuando CA en línea, 0V cuando off-line de la CA
|
|
8
|
Salida
|
Señal de carga, salida 4.5V cuando la batería charing, 0V cuando la batería no charing o cargado completamente. El voltaje fluctuará cuando la batería no es ninguna haber cargado pero el LED no se encenderá encendido
|
|
9
|
Salida
|
Tierra
|
|
10
|
Salida
|
BAT+
|
|
11
|
Salida
|
Ninguna señal en línea de la batería, salida 5V cuando la batería cargó, 0V cuando la batería no se carga
|
|
12
|
NC
|
NC
|
