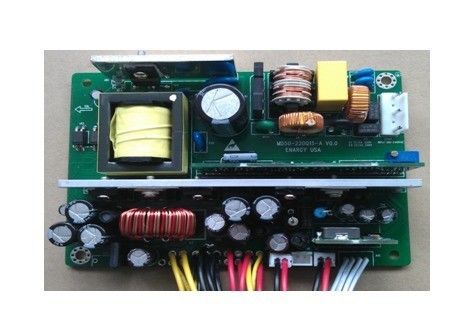

La fuente de alimentación médica 50W hizo salir 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15
Características dominantes
Gama de la entrada de la CA: 90~264Vac
Gama de la entrada de la batería de Li: 10~12.8Vdc
Salidas triples: 5V/3A, 12V/2A, 12.8V/0.5A
Eficacia alta: el 70%
Línea regulación: el ≤±1%
Regulación de la carga: el ≤±3%
Ripple&noise bajo: ≤150mV
protección del cortocircuito
Salida sobre la protección actual
Salida sobre la protección del voltaje
Entrada bajo cierre del voltaje
Sobre la protección de la temperatura
Señal de la operación de la CA
Señal del funcionamiento por batería
Señal de la carga de batería
Señal de la capacidad de la batería
Función con./desc. suave
Interruptor inconsútil entre la CA, la batería y DC
Natural refresqúese
RoHS obediente
Grado llama-retrasado UL94V-0
Descripción del producto
Este uso del convertidor de AC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje de entrada clasificado
|
100
|
|
240
|
VAC
|
|
|
Gama de voltaje de entrada de la CA
|
90
|
|
264
|
VAC
|
|
|
Frecuencia clasificada de la entrada de la CA
|
|
50/60
|
|
Herzios
|
|
|
Gama de frecuencia de la entrada de la CA
|
47
|
|
63
|
Herzios
|
|
|
Corriente de entrada máxima
|
|
|
1,5
|
A
|
Voltaje de entrada mínimo, a carga plena
|
|
Corriente de la avalancha de la entrada
|
|
|
60
|
A
|
264 VAC de voltaje de entrada, 25℃, primer comienzo
|
|
Voltaje de entrada de la batería
|
10
|
|
12,8
|
VDC
|
|
|
Eficacia
|
Entrada de la CA
|
70
|
|
|
%
|
Voltaje de entrada clasificado, carga clasificada
|
|
Batería y entrada CC
|
84
|
|
|
%
|
voltaje de entrada 12Vdc, carga clasificada
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama del voltaje de salida
|
5V
|
4,85
|
5
|
5,15
|
VDC
|
|
|
12V
|
11,7
|
12
|
12,3
|
VDC
|
|
|
Carga de batería
|
13,6
|
13,8
|
13,0
|
VDC
|
|
|
Gama de la corriente de salida
|
5V
|
0
|
|
3,0
|
A
|
|
|
12V
|
0
|
|
2,0
|
A
|
|
|
Carga de batería
|
0,5
|
|
0,6
|
A
|
Modo actual constante
|
|
Línea regulación
|
|
|
±1
|
%
|
|
|
Regulación de la carga
|
|
|
±3
|
%
|
|
|
Ondulación y ruido
|
5V
|
|
|
50
|
mVp-p
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
12V
|
|
|
150
|
milivoltio-p
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
Overshoot del voltaje de salida
|
|
|
±5
|
%
|
|
|
Capacitancia de salida
|
|
3300
|
|
μF
|
|
Características de la protección
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Salida sobre la protección actual
|
5V
|
4,0
|
|
9,0
|
A
|
|
|
12V
|
2,5
|
|
4,5
|
A
|
|
|
protección del cortocircuito de 5V 12V
|
|
|
10
|
mΩ
|
Hipo
|
|
Protección del undervoltage de la batería
|
9,0
|
|
9,5
|
V
|
regulación de la carga del 50%
|
Características generales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
250
|
|
|
KHrs
|
Entrada clasificada, a carga plena, 25℃
|
|
Peso
|
|
280
|
|
g
|
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
0
|
|
+50
|
℃
|
|
|
Temperatura de almacenamiento
|
-20
|
|
+85
|
℃
|
|
|
Humedad relativa
|
20
|
|
90
|
%
|
|
|
Humedad del almacenamiento
|
10
|
|
95
|
%
|
|
|
Altitud
|
|
|
3000
|
m
|
|
|
Método de Enfriamiento-abajo
|
|
|
|
|
Enfriamiento natural
|
Características de seguridad
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
Entrada a la salida
|
4000
|
|
|
VAC
|
5mA/1min, ninguna formación de arcos y avería
|
|
Entrada a la tierra
|
1500
|
|
|
VAC
|
|
Salida a la tierra
|
500
|
|
|
VDC
|
5mA/1min, ninguna formación de arcos y avería
|
|
Resistencia del aislamiento
|
Entrada a la salida
|
30
|
|
|
MΩ
|
500Vdc/1min, presión atmosférica normal, humedad del 90%
|
|
Corriente de la salida
|
Entrada a la tierra
|
|
|
0,5
|
mA
|
264Vac, condición normal
|
|
|
|
1
|
mA
|
264Vac, sola falta
|
Gestión de la batería
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje clasificado de la batería
|
|
11,1
|
|
V
|
|
|
Capacidad de la batería
|
2
|
|
5
|
AH
|
|
|
Corriente espera de la salida
|
|
|
0,5
|
mA
|
Estado frío sin la entrada de la CA, interruptor apagado
|
|
Pre la corriente de carga
|
|
300
|
|
mA
|
|
Notas:
la batería 1.The y la corriente ALTERNA son interruptor inconsútil. 5V y 12V no fallarán durante el interruptor;
tipo 2.Battery: tres baterías de Li;
Señal e interruptor
|
Artículo
|
Funciones
|
Notas
|
|
CA – Señal ACEPTABLE
|
La señal se gira cuando la entrada de la CA, hizo salir de alto nivel
|
pin3 de la línea de la prueba de la batería
|
|
Señal de la CA LED
|
Señale se giran cuando la entrada de la CA, hizo salir de alto nivel
|
pin3 del cable azul y blanco
|
|
Vuelta suave del poder CON./DESC.
|
gírese cuando se ponen en cortocircuito SW1 y SW2, poder apagado cuando cortocircuito otra vez
|
1o perno y 2pin del cable azul y blanco XH2.0-5
|
Características del EMC
|
Artículo
|
Estándares
|
Condiciones
|
Notas
|
|
CE
|
EN55011
|
Clase B
|
Pase la prueba del sistema
|
|
RE
|
EN55022
|
Clase B
|
Pase la prueba del sistema
|
|
Armónico
|
EN61000-3-2
|
Requisitos de las lámparas el C
|
Criterio B
|
|
Fluctuaciones y parpadeo del voltaje
|
EN61000-3-3
|
Requisitos de equipos de la clase A
|
Criterio B
|
|
Oleada
|
EN61000-4-5
|
Modo diferenciado ±2KV, mode±4KV común
|
Criterio B
|
|
INMERSIÓN
|
EN61000-4-11
EN55024
|
Inmersión del voltaje a 0%Ut, 10ms
|
Criterio B, prueba en la fase 0, 90, 180 y 270
|
|
Inmersión del voltaje a 40%Ut, 20ms
|
|
Inmersión del voltaje a 70%Ut, 50ms
|
|
ESD
|
Descarga del aire
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Descarga del contacto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Notas:
Criterio A: Funcionamiento normal durante y después de la prueba.
Criterio B: La protección o el reset de baja tensión no se permite. La fluctuación temporal del voltaje de salida cesa después de que los disturbios cesen, y de cuál recupera el EUT su funcionamiento normal automáticamente. Durante la prueba del sistema, la fluctuación o el reset del voltaje de salida no se permite también.
Criterio C: La pérdida temporal de salida se permite, pero el hardware no puede ser dañado. El EUT recupera su funcionamiento normal automáticamente o la intervención del operador.
Criterio R: La pérdida de salida que no sea recuperable se permite. El componente protector primario (fusible) puede ser dañado. El EUT recupera su funcionamiento normal después de substituye el componente dañado.
Calificación ambiental
|
Parámetro
|
Notas
|
|
Vibración
|
10-55Hz barrido, 1 Min./barrido, 120 barridos para el eje 3
|
|
Choque mecánico
|
minuto 100g, 2 descensos en x y eje de y, 1 descenso en eje de z
|
|
Frío (en funcionamiento)
|
Anuncio IEC60068-2-1
|
|
Calor húmedo
|
IEC60068-2-67 CY
|
|
Ciclo de la temperatura
|
-40°C a 100°C, rampa 15°C/min., 500 ciclos
|
|
Poder/ciclo termal
|
Vin = minuto a máximo, a carga plena, 100 ciclos
|
|
Marginalidad del diseño
|
Tmin-10°C a Tmax+10°C, 5°C camina, Vin = minuto a máximo, carga 0-105%
|
|
Prueba de vida
|
el 95% valoraron Vin y la carga, unidades en reducir la capacidad normal del punto, 1000 horas
|
|
Capacidad de la soldadura
|
IEC60068-2-20
|
Conformidad de los estándares
|
Estándares
|
Notas
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 695-2-2
|
Prueba de la llama de la aguja, prueba en el montaje entero, componentes board&plastic UL94V-0 obedientes
|
|
IEC 61000-4-2
|
|
Esquema mecánico
Length×width×heigth: 130×91×35 (milímetro)
Designaciones del conector
Línea de la prueba de la batería: Tipo areXH2.0-4 (color blanco del conector, distancia de 2,0 pernos, 4PIN)
|
Color
|
Código del Pin
|
Función
|
Material
|
Mapa de bosquejo
|
|
amarillo
|
1
|
Bat+
|
24AWG UL1007 80℃
L=275mm
|
|
|
negro
|
2
|
Palo
|
|
rojo
|
3
|
AC-OK
|
|
negro
|
4
|
Tierra
|
Poder a la línea del tablero dominante: Tipo areXH2.0-5 (color blanco del conector, distancia de 2,0 pernos, 5PIN)
|
Color
|
Código del Pin
|
Función
|
Material
|
Mapa de bosquejo
|
|
Cable plano azul y blanco
|
1
|
SW1
|
UL2468 24#-5P
L=300mm
|
|
|
2
|
SW2
|
|
3
|
AC-LED
|
|
4
|
Tierra
|
|
5
|
Tierra
|
Línea de comunicación del parámetro: Tipo areXH2.54-5 (color blanco del conector, distancia de 2,54 pernos, 5PIN)
|
Color
|
Código del Pin
|
Función
|
Material
|
Mapa de bosquejo
|
|
amarillo
|
1
|
+12V
|
24AWG UL1007 80℃
L=190mm
|
|
|
negro
|
2
|
Tierra
|
|
azul
|
3
|
|
|
blanco
|
4
|
|
|
negro
|
5
|
|
Poder a la línea de suministro de la impresora: Tipo areXH2.0-4 (color blanco del conector, distancia de 2,54 pernos, 4PIN)
|
Color
|
Código del Pin
|
Función
|
Material
|
Mapa de bosquejo
|
|
rojo
|
1
|
+5V
|
24AWG UL1007 80℃
L=300mm
|
|
|
|
2
|
|
|
negro
|
3
|
Tierra
|
|
amarillo
|
4
|
+12V
|
Línea de la conjunción de la fan: El tipo del conector es SMP-02-BC (color negro, distancia de 2,54 pernos, 2PIN)
|
Color
|
Código del Pin
|
Función
|
Material
|
Mapa de bosquejo
|
|
negro
|
1
|
Tierra
|
24AWG UL1007 80℃
L=200mm
|
|
|
amarillo
|
2
|
+12V
|
Línea de la conjunción de la batería: El tipo del conector es STO-1.0T-187N-8
|
Color
|
Código del Pin
|
Función
|
Material
|
Mapa de bosquejo
|
|
rojo
|
1
|
Bat+
|
24AWG UL1007 80℃
L=220mm
|
|
|
negro
|
2
|
Palo
|
Línea eléctrica de la fuente de Mainboad: Tipo areXH2.54-4 (color blanco del conector, distancia de 2,54 pernos, 4PIN)
|
Color
|
Código del Pin
|
Función
|
Material
|
Mapa de bosquejo
|
|
amarillo
|
1
|
+12V
|
24AWG UL1007 80℃ L=260mm
|
|
|
negro
|
2
|
Tierra
|
|
negro
|
3
|
Tierra
|
|
rojo
|
4
|
+5V
|
