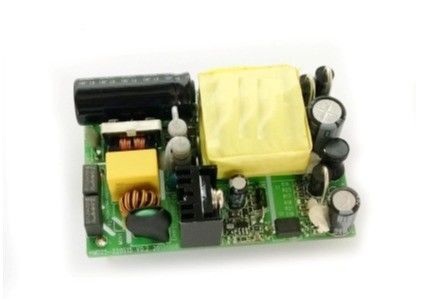

Salida médica 15V/1.67A MD25-220S15 de la fuente de alimentación 25W
Características dominantes
Gama de la entrada de la CA: 100~240Vac
Solas salidas: 15V/1.67A
Eficacia alta: el 78%
Línea regulación: el ≤±1%
Regulación de la carga: el ≤±1%
Ripple&noise bajo: ≤150mV
protección del cortocircuito
Salida sobre la protección actual
Sobre la protección de la temperatura
Natural refresqúese
RoHS obediente
Descripción del producto
Este uso del convertidor de AC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje de entrada clasificado
|
100
|
|
240
|
VAC
|
|
|
Gama de voltaje de entrada de la CA
|
90
|
|
264
|
VAC
|
|
|
Frecuencia clasificada de la entrada de la CA
|
|
50/60
|
|
Herzios
|
|
|
Gama de frecuencia de la entrada de la CA
|
47
|
|
63
|
Herzios
|
|
|
Corriente de entrada máxima
|
|
|
0,9
|
A
|
Voltaje de entrada mínimo, a carga plena
|
|
Corriente de la avalancha de la entrada
|
|
|
40
|
A
|
voltaje de entrada 230Vac, 25℃, primer comienzo
|
|
Eficacia
|
78
|
|
|
%
|
Voltaje de entrada clasificado, carga clasificada
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Punto de ajuste del voltaje de salida
|
14,70
|
15
|
15,30
|
VDC
|
Voltaje de entrada clasificado, media carga
|
|
Gama del voltaje de salida
|
14,55
|
15
|
15,45
|
VDC
|
|
|
Gama de la corriente de salida
|
0
|
|
1,67
|
A
|
|
|
Línea regulación
|
|
|
±1
|
%
|
|
|
Regulación de la carga
|
|
|
±1
|
%
|
|
|
Regulación de temperatura
|
|
±0.02
|
|
%/°C
|
Sobre la gama de temperaturas de funcionamiento
|
|
Ondulación y ruido
|
|
|
150
|
milivoltio
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
Reacción dinámica
|
Desviación
|
|
|
±5
|
%
|
el 25% al 50% hasta el 25% Iout máximo, el 50% al 75% hasta el 50% Iout máximo, 0.1A/us
|
|
Tiempo de corrección
|
|
|
400
|
nosotros
|
dentro del 1% Vout
|
|
Overshoot del voltaje de salida
|
|
|
±5
|
%
|
|
|
Capacitancia de salida
|
|
2200
|
|
μF
|
|
Características de la protección
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Salida sobre la protección de la carga
|
1,8
|
|
3,0
|
A
|
Hipo
|
|
Protección del cortocircuito
|
|
|
10
|
mΩ
|
Hipo
|
|
Protección de sobrecalentamiento
|
|
|
|
℃
|
Recuperación auto
|
Características generales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF (calculado)
|
100
|
|
|
KHrs
|
TR-NWT-000332; a carga plena, 25℃ TA
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
-10
|
|
+50
|
℃
|
|
|
Temperatura de almacenamiento
|
-20
|
|
+85
|
℃
|
|
|
Humedad relativa
|
20
|
|
90
|
%
|
|
|
Humedad del almacenamiento
|
10
|
|
95
|
%
|
|
|
Altitud
|
|
|
3000
|
m
|
|
Características de seguridad
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
Entrada a la salida
|
4000
|
|
|
VAC
|
5mA/1min, ninguna formación de arcos y avería
|
|
Resistencia del aislamiento
|
Entrada a la salida
|
30
|
|
|
MΩ
|
500Vdc/1min, presión atmosférica normal, humedad del 90%
|
Características del EMC
|
Artículo
|
Estándares
|
Condiciones
|
Notas
|
|
CE
|
EN55022
|
Clase B
|
Pase la prueba del sistema
|
|
RE
|
EN55022
|
Clase B
|
Pase la prueba del sistema
|
|
Armónico
|
EN61000-3-2
|
Requisitos de las lámparas el C
|
Criterio B
|
|
Fluctuaciones y parpadeo del voltaje
|
EN61000-3-3
|
Requisitos de equipos de la clase A
|
Criterio B
|
|
Oleada
|
EN61000-4-5
|
Modo diferenciado ±2KV, mode±4KV común
|
Criterio B
|
|
INMERSIÓN
|
EN61000-4-11
EN55024
|
Inmersión del voltaje a 0%Ut, 10ms
|
Criterio B, prueba en la fase 0, 90, 180 y 270
|
|
Inmersión del voltaje a 40%Ut, 20ms
|
|
Inmersión del voltaje a 70%Ut, 50ms
|
|
ESD
|
Descarga del aire
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Descarga del contacto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Notas:
Criterio A: Funcionamiento normal durante y después de la prueba.
Criterio B: La protección o el reset de baja tensión no se permite. La fluctuación temporal del voltaje de salida cesa después de que los disturbios cesen, y de cuál recupera el EUT su funcionamiento normal automáticamente. Durante la prueba del sistema, la fluctuación o el reset del voltaje de salida no se permite también.
Criterio C: La pérdida temporal de salida se permite, pero el hardware no puede ser dañado. El EUT recupera su funcionamiento normal automáticamente o la intervención del operador.
Criterio R: La pérdida de salida que no sea recuperable se permite. El componente protector primario (fusible) puede ser dañado. El EUT recupera su funcionamiento normal después de substituye el componente dañado.
Calificación ambiental
|
Parámetro
|
Notas
|
|
Vibración
|
10-55Hz barrido, 1 Min./barrido, 120 barridos para el eje 3
|
|
Choque mecánico
|
minuto 100g, 2 descensos en x y eje de y, 1 descenso en eje de z
|
|
Frío (en funcionamiento)
|
Anuncio IEC60068-2-1
|
|
Calor húmedo
|
IEC60068-2-67 CY
|
|
Ciclo de la temperatura
|
-40°C a 100°C, rampa 15°C/min., 500 ciclos
|
|
Poder/ciclo termal
|
Vin = minuto a máximo, a carga plena, 100 ciclos
|
|
Marginalidad del diseño
|
Tmin-10°C a Tmax+10°C, 5°C camina, Vin = minuto a máximo, carga 0-105%
|
|
Prueba de vida
|
el 95% valoraron Vin y la carga, unidades en reducir la capacidad normal del punto, 1000 horas
|
|
Capacidad de la soldadura
|
IEC60068-2-20
|
Conformidad de los estándares
|
Estándares
|
Notas
|
|
UL60601-1
|
|
|
CSA22.2 NO.601-1-M90
|
|
|
IEC60601-1
|
|
|
EN55011
|
clase B
|
|
IEC60601-1-2
|
|
|
GB9706.1-2007
|
|
Esquema mecánico
Length×width×heigth: mm× del mm× (70±0.5) (48±0.5) (25Max) milímetro, 2.76×1.89×0.98 (adentro)
Designaciones del conector
|
Artículo
|
Pin
|
Función
|
|
Entrada
|
1
|
Línea
|
|
2
|
Neutral
|
|
Salida
|
3
|
V
|
|
4
|
V+
|
