Parque industrial de Gaoxin, nueva zona de Guangming, ciudad de Shenzhen, provincia de Guangdong, China | Angelwang66@126.com |
Lugar de origen: | CN |
Nombre de la marca: | stone |
Certificación: | CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008 |
Número de modelo: | STA151WT-01 |
Cantidad de orden mínima: | 2 kg |
---|---|
Detalles de empaquetado: | caja de cartón |
Tiempo de entrega: | 5-15days |
Condiciones de pago: | T/T, Western Union, Paypal |
Escala de la exhibición: | 4:3 | Tamaño (pulgada): | 15,1 pulgadas |
---|---|---|---|
Resolución: | 1024*768 | tensión: | DC5.0V ~ 20V |
Brillo: | ² de 500 cd/m | Interfaz: | RS232/RS485/TTL |
Alta luz: | módulo de pantalla gráfica LCD,industrial pantalla lcd |

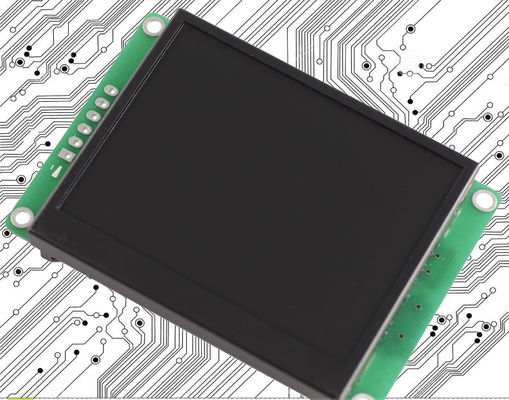

TFT LCD modificado para requisitos particulares 15,1 pulgadas con la interfaz en serie del adaptador y del PWB
Observe por favor: El regulador principal se puede diseñar por el ingeniero con cualquier MCU.
Descripción de software
2. Conecte su equipo con nuestro módulo de TFT LCD por el puerto RS232, RS485 o la lógica de TTL directamente, enchufe
y juego.
3. Escriba un programa simple para que el MCU controle el módulo de TFT LCD vía “comando potente fija”
(Código del HEX.).
Ése es todo. Ahorro de mucho tiempo y coste de desarrollo para el ingeniero.
Por ejemplo: Comando 0x70 de la imagen.
Envíe: “0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C”
|
Introducción |
Ejemplo |
Nota |
AA |
Cabeza del capítulo |
|
Jefe de capítulo de un comando |
0x70 |
Código de comando |
|
|
Pic_ID |
Número de serie de la imagen actual |
0x00 0x01 |
Imagen de la demostración - 01 |
Cc 33 C3 3C |
Extremo de capítulo |
|
Final de capítulo de un comando |
Ofreceríamos una caja de herramientas simple para ayudarle a trabajar con el módulo de TFT LCD en la PC.
1. Función auxiliar: muestre cómo enviar el sistema del comando para controlar la exhibición de TFT.
2. Función de la transferencia directa: Transfiera las imágenes y los archivos de configuración en el módulo de TFT
3. Función de control de tacto: Defina muchos botones en la interfaz de usuario, después cree una configuración del tacto
fichero.
4. Software de la fuente: Cree el archivo de configuración de la fuente.
Parámetro del producto
Modelo: STA151WT-01 (tipo avanzado)
Parámetro físico |
|
Modelo |
STA151WT-01 |
Tamaño (pulgada) |
15,1” |
Resolución |
1024×RGB×768 |
Espaciamiento del pixel |
0,1905 milímetros de × 0,0635 milímetro (H×V) |
Color |
65536 colores (pedazo 16) |
Área de la visión |
304,1 milímetros de × 228,1 milímetros |
Dimensión total |
384,5 milímetros de × 255,9 milímetros de × 26 milímetro (N) 28,3 milímetros (T) |
Peso neto |
g 1255 (N) g 1635 (T) |
El panel de TFT |
El panel de la industria del nivel de A+ |
Pantalla táctil |
Resistencia del alambre del nivel 4 de la industria O sin la pantalla táctil es opcional. |
Parámetro del contraluz |
|
Tipo del contraluz |
LED |
Brillo |
500 cd/m2 (El brillo puede ser ajustable en 100 niveles.) |
Contraste |
500:1 |
Vida del contraluz |
50.000 horas |
Ángulo de visión |
80°/80°/80°/80° (L/R/U/D) |
Temperatura de trabajo |
-20°C ~ +70°C |
Humedad de trabajo |
55°C, el 85% |
Temperatura de almacenamiento |
-30°C ~ +80°C |
Modo de pantalla |
Digitaces |
Parametrización para la optimización del tratamiento |
|
CPU |
CortexM3 STM32F103 |
Regulador del LCD |
CPLD EPM240 |
Frecuencia de actualización |
60Hz |
Velocidad de transferencia de la imagen |
80 ms/picture (12 pictures/s) |
Memoria Flash |
Estándar los 256m, extensión 2GB |
Cantidad de la memoria para la imagen |
151 imágenes |
Interfaz |
Interfaz de RS232/RS485/TTL UART |
Transferencia de las imágenes |
MiniUSB2.0 (12Mbps) y tarjeta del SD |
Gama del voltaje |
DC5.0V ~ 20V (valor típico: 12V) |
Poder |
12W |
Informe de prueba |
|
MTBF |
4,250,000H |
Temperatura de trabajo |
-20°C ~ +70°C |
Humedad del aire |
60°C, el 90% |
Prueba continua de la vibración |
10-55Hz, 1.5m m, 10G |
Prueba de la aceleración del impacto |
6ms, 100G |
Prueba del ESD |
10KV |
Prueba de la confiabilidad de la radiación |
44W |
Ventajas
Con la CPU y el dispositivo de conducción |
Controlado por cualquier MCU |
Curva del texto del cuadro de la exhibición vía comandos |
exhibición de TFT de 65536 colores |
Pantalla táctil |
Interfaz de RS232/RS485/TTL UART y puerto de USB |
Gama ancha del voltaje |
Ampliamente utilizado en muchos diverso campo industrial |
¡Fácil de utilizar! ¡Función potente! ¡Coste y tiempo del ahorro! |
Utilizado como sistema del Tacto-regulador, de visualización de TFT LCD, etc. |
¡Fácil!!! ¡Potente!!! ¡Ahorro!!!
El módulo inteligente de TFT LCD se puede controlar por cualquier MCU con nuestro comando potente y fácil
Fije (código del HEX.), tan
muchos del ingeniero en más de 50 países gozan de nuestro producto para el nuevo proyecto.
Tamaño |
Resolución |
3,5" |
320*240 |
4,3" |
480*272 |
5" |
640*480; 480*272; 800*480 |
5,6" |
640*480 |
5,7" |
640*480 |
7" |
800*480; 800*600; 1024*600 |
8" |
800*600; 800*480; 1024*768 |
8,4" |
800*600 |
10,1” |
1024*600 |
10,4” |
800*600 |
12,1” |
800*600 |
15,1” |
1024*768 |
Appliaction
Ampliamente utilizado en muchos diverso campo industrial en más de 50 países.
