Parque industrial de Gaoxin, nueva zona de Guangming, ciudad de Shenzhen, provincia de Guangdong, China | Angelwang66@126.com |
Lugar de origen: | China |
Nombre de la marca: | DEWANG |
Certificación: | CE |
Número de modelo: | Pixhawk) |
Cantidad de orden mínima: | 50pcs |
---|---|
Detalles de empaquetado: | ·Piloto automático x1 de Pixpilot ·MicroSD 4G x1, montado en Pixpilot ·Adaptador x1 de MicroSD ·zumb |
Condiciones de pago: | Western union, T/T |
Capacidad de la fuente: | 30000PCS |
Alta luz: | tablero de regulador de vuelo |
---|

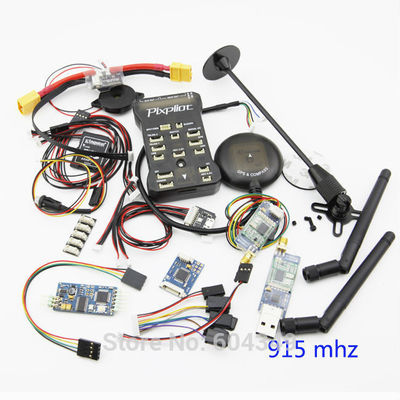

915Mhz Module+Pixpilot v2.4.5 (Pixhawk) +Power+I2C+Pix_RGB+ M8N gps+OSD+PPM
Descripción:
Pixpilot es el 100% compatible con Pixhawk, un sistema de piloto automático avanzado diseñado por el proyecto del abierto-hardware PX4. Ofrece el procesador avanzado y la tecnología de los sensores de ST Microelectronics® y un sistema operativo en tiempo real de NuttX, entregando funcionamiento, flexibilidad, y la confiabilidad increíbles para controlar cualquier vehículo autónomo.
Las ventajas del sistema de Pixpilot incluyen multithreading integrado, Unix/Linux-como el ambiente de programación, totalmente nuevas funciones del piloto automático tales como scripting de Lua de misiones y de comportamiento del vuelo, y una capa del conductor de la aduana PX4 asegurando el horario forzado a través de todos los procesos. Estas capacidades avanzadas se aseguran de que no haya limitaciones a su vehículo autónomo. Pixpilot permite a los operadores existentes APM y PX4 inconsútil a la transición a este sistema y baja las barreras a la entrada para que los nuevos usuarios participen en el mundo emocionante de vehículos autónomos.
El módulo de Pixpilot del buque insignia será acompañado por nuevas opciones periféricas, incluyendo un sensor digital de la velocidad aérea, la ayuda para un indicador multicolor externo del LED y un magnetómetro externo. Todos los periférico se detectan y se configuran automáticamente.
: /3drobotics.com/wp-content/uploads/2014/02/px4fmuv2.4.3_schematic.pdf
Nota: Pixpilot es un piloto automático de la PPM-entrada, así que significa que consigue RC para entrar de un solo cable al receptor, vía el puerto del PPM, el puerto de Futaba S.BUS, o el puerto especial del receptor de satélite para el engranaje de Spektrum. La mayoría de los receptores modernos de RC permiten el PPM hacer salir, pero algunos, tales como receptores de non-S.BUS Futaba, no hacen. Si su receptor no apoya salida del PPM, pida por favor un tablero del codificador del PPM.

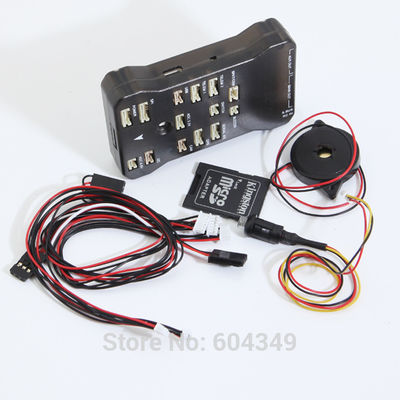

Pixpilot incluye
·Piloto automático x1 de Pixpilot
·MicroSD 4G x1, montado en Pixpilot
·Adaptador x1 de MicroSD
·zumbador x1 de 30m m
·Botón de interruptor de seguridad x1
·Cable x3 de GPS/Radio/OSD
·PPM/S.BUS. Cable x1 del receptor
Características
32 procesador avanzado de Cortex® M4 del BRAZO del pedazo que corre NuttX RTOS
Auxiliar (8 con la invalidación a prueba de averías y manual, 6, compatibles de alta potencia) de 14 salidas de PWM/servo
Opciones abundantes de la conectividad para los periférico adicionales (UART, I2C, PUEDE)
Sistema de reserva integrado para la recuperación de aviones e invalidación manual con el procesador dedicado y la fuente de alimentación independiente
El sistema de reserva integra la mezcla, proporcionando modos de mezcla del piloto automático constante y de la invalidación manual
Entradas redundantes de la fuente de alimentación y tolerancia a fallos automática
Botón externo de la seguridad para la activación fácil del motor
Indicador multicolor del LED
Indicador audio piezoeléctrico de alta potencia, multitono
tarjeta microSD para la registración de largo tiempo de la alta tasa
Especificaciones
Microprocesador:
STM32F427VIT6 base de 32 bits de la corteza M4 con el flash del MB de FPU 168 MHz/256 KB RAM/2
32 coprocesador a prueba de averías del pedazo STM32F103C8T6
Sensores:
Giroscopio de 16 bits triaxial micro L3GD20 del ST
Acelerómetro triaxial micro 14-bit/magnetómetro del ST LSM303D
Acelerómetro/giroscopio triaxiales de Invensense MPU6000
Barómetro de los MEAS MS5611-01BA03
Interfaces:
5x UART (puertos serie), un capaz de alta potencia, 2x con HW fluyen control
PODER 1x
Spektrum DSM/entrada compatible por satélite de DSM2/de DSM-X® hasta DX8 (DX9 y sobre no apoyado)
Entrada y salida compatibles de Futaba S.BUS®
Señal de la suma del PPM
RSSI (PWM o voltaje) entrado
I2C®
SPI
3,3 y entradas de 6.6V ADC
Puerto externo del microUSB
Sistema eléctrico:
Regulador ideal del diodo con tolerancia a fallos automática
Carril servo de alta potencia (7 V) y de gran intensidad alistan
Todo el periférico hace salir la sobreintensidad de corriente protegida, todas las entradas ESD protegidas
Peso y dimensiones
·Dimensión: 51.5mmx82x17m m
·Peso: 40g
Contenido del paquete
Ésta es la constelación multi GPS (GPS, GLONASS, Galileo, QZSS y SBAS) con el compás de HMC5883L. Puede ser montada lejos de fuentes de interferencia. Ofrece el conjunto de circuitos activo para la antena de cerámica del remiendo, condensadores de reserva recargables para el comienzo caliente.
GPS diseñado para APM/Pixhawk e incluye el cable para Pixhawk.
Cambie la cáscara del enchufe 1.25-6P a 5P para caber APM.
Características:
·módulo del u-blox NEO-M8N GPS
·tarifa de la actualización 10Hz
·25 antena del remiendo del X.25 x 4m m de cerámica
·Microprocesador de LNA y de la SIERRA
·regulador de poco ruido de 3.3V LDO
·Puerto de UART (TTL) con la protección de la EMI
·condensadores de reserva recargables 3V
·Indicador LED del arreglo
·Protección reversa de la polaridad para la energía de entrada
Parámetro de defecto
·GNSS GPS+GLONASS
·Protocolo de NMEA
·Velocidad: 9600
·Tarifa de Nav: 1Hz
·Tarifa de TIMEPULSE (arreglo LED): 1Hz
Otro
·Dimensión: 50 x 57 x 13m m
·Peso: 30g (incluya el cable)
Embalaje a estrenar y completo del 100%
Pixpilot incluye
·Piloto automático x1 de Pixpilot
·MicroSD 4G x1, montado en Pixpilot
·Adaptador x1 de MicroSD
·zumbador x1 de 30m m
·Botón de interruptor de seguridad x1
·Cable x3 de GPS/Radio/OSD
·PPM/S.BUS. Cable x1 del receptor
·Pix_RGB

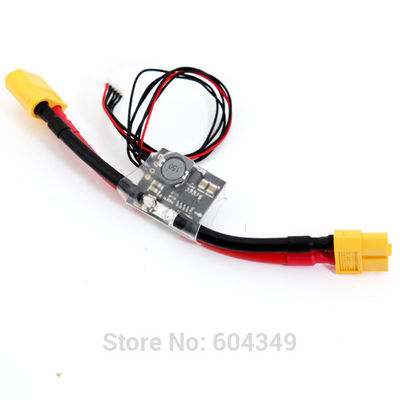

·Módulo de poder

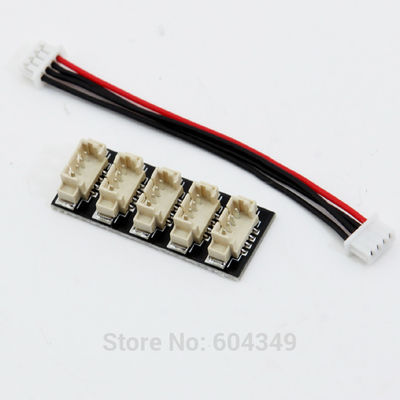

·Tablero de Pix_I2C
·NEO-GPS y mag v2 (M8N) x 1
·1.25-6P/1.25-4P cable 270m m x1
·cáscara x2 del enchufe 1.25-5P

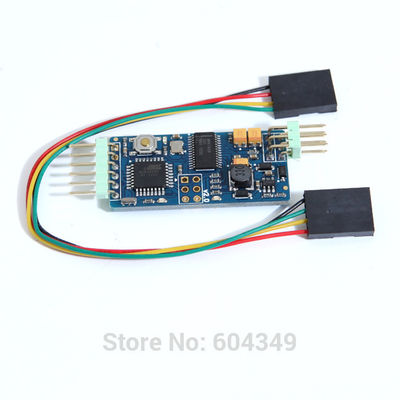

·OSD

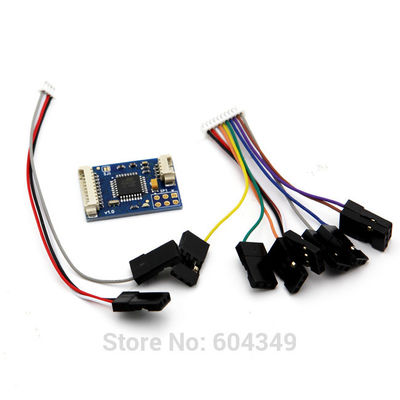

·PPM

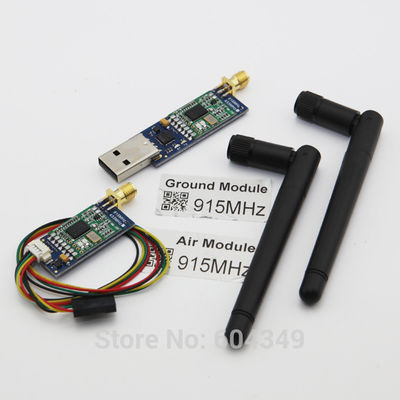

·Módulo de 915 megaciclos
