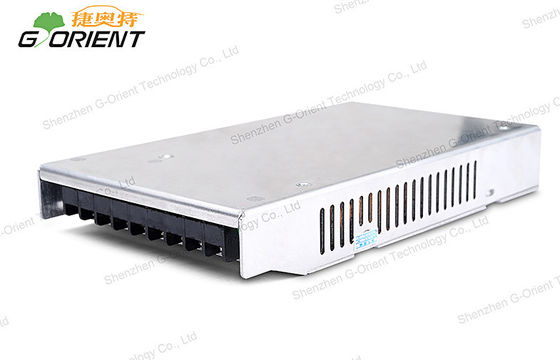

el CE de salida única de la garantía de la fuente de alimentación de la transferencia 168W 4.2V 40Al 100% aprobó

Fuente de alimentación de la transferencia

NHI200-4.2-A

SALIDA

Voltaje de DC

4.2V

Gama actual

0~40A

Corriente clasificada

40A

Poder clasificado

168W

Ondulación y ruido (máximo)

<250mvp-p>

Voltaje ADJ.Range

3.78~4.62V

Tolerancia del voltaje

+/- 2,0%

Línea regulación

+/- 0,5%

Regulación de la carga

+/- 1,0%

Disposición, tiempo de subida

1000ms, 50ms/230VAC

Soporte el tiempo

20ms/230VAC

ENTRADA

Gama del voltaje

200-240VAC

Gama de frecuencia

47-63Hz

Eficacia (tipo.)

83-88%

Corriente de la CA

2.5A/230VAC

Corriente de la avalancha (máximo)

55A/230VAC

Corriente de la salida

< 3="">

Protección

Sobre carga

105 ~ de potencia de salida clasificado del 150%

Tipo de la protección: La limitación actual constante, se recupera automáticamente después de que se quite la condición de falta

Sobre voltaje

4,83 ~ 5.88V

Tipo de la protección: Cierre el voltaje de O/P, repotencia encendido para recuperarse

Sobre temperatura

100℃ +/- 5℃

Tipo de la protección: Cierre el voltaje de O/P, se recupera automáticamente después de que vaya la temperatura abajo

Ambiente

Temporeros de trabajo.

-40 ~ +60℃ (refiera a la carga de la salida que reduce la capacidad normal de la curva)

Humedad de trabajo

20 ~ derecho del 90%, sin condensación

Temporeros del almacenamiento., humedad

-40 ~ +85℃, 10 ~ DERECHO del 95%

Temp.Coefficient

+/-0.03%/℃ (0 ~ 50℃)

Vibración

10 ~ 500Hz, 5G 10min. /1 ciclo, 60min. Cada uno a lo largo de X, Y, hachas de Z

Seguridad

Estándares de seguridad

UL60950-1 aprobado

Voltaje de Withstand

I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC

Resistencia del aislamiento

I/P-O/P, I/P-FG, O/P-FG: el 100M Ohms/500VDC/derecho de 25℃/el 70%

Otros

MTBF

271.9K horas MIL-HDBK-217F mínimo (25℃)

Dimensión

190*85*30m m (L*W*H)

El embalar

0.8kg; 20pcs/16Kgs

Nota

1. Todos los parámetros mencionados no especialmente se miden en la entrada 230VAC, la carga clasificada y 25℃ de la temperatura ambiente.

2. La ondulación y el ruido se miden en 20Mhz del ancho de banda usando un 12" par-alambre torcido terminado con un condensador paralelo de 0.1uf y de 47 uF.

3. Tolerancia: incluye tolerancia de la disposición, la línea regulación y la regulación de la carga.

4. Conecte por favor el polo positivo del voltaje de entrada con la marca” L” del bloque de terminales, conectan el polo negativo del voltaje de entrada con la marca” N” del bloque de terminales, usando el voltaje de DC para el voltaje de entrada
