Descripción detallada del producto
Alta luz:

termistor del ntc del poder

,

montaje del termistor del ntc

Corriente de la avalancha que limita los termistores del poder NTC para la fuente de alimentación del modo del interruptor



Detalle rápido:



·Dispositivo de estado sólido del bajo costo para el supression de la corriente de la avalancha.
·Minimice la línea distorsión de la corriente y ruido de radio.
·Proteja los interruptores, diodos de rectificador y los condensadores el alisar contra fracasos prematuros.
·Evite que el fusible sople en error.





Descripción:



El termistor del poder NTC puede ser un dispositivo rentable para limitar la cantidad de corriente de la avalancha en una fuente de alimentación de la transferencia u otros dispositivos cuando se pone la corriente primero. El termistor del poder NTC limita la sobretensión funcionando como resistor del poder que caiga de una alta resistencia fría a una resistencia caliente baja cuando es calentado por la corriente que la atraviesa.
el termistor Avalancha-actual del poder NTC de los limitadores protege los circuitos contra las corrientes indeseable altas, suprimiendo oleadas actuales de la alta avalancha, mientras que su resistencia sigue siendo punto bajo insignificante durante el funcionamiento continuo. Los gracias a su resistencia baja en el estado de funcionamiento, termistor del poder tienen una disipación de un poder considerablemente más bajo que los resistores fijos usados con frecuencia para este uso.





Usos:



La limitación de la sobretensión, conveniente para la protección de la fuente de alimentación del modo del interruptor, poder de UPS, transformadores, motores, diverso utensilio eléctrico de la calefacción, luces ahorros de energía, lastre, diverso circuito de poder, amplificadores, coloreó el displayer, monitores, el color TV, la protección del filamento, el etc.
Los componentes del termistor del poder se pueden también utilizar para comenzar suave de motores, por ejemplo en aspiradores con las corrientes continuas de hasta 20 A.





Especificaciones:





Corriente de la avalancha que limita características del termistor del poder NTC:

·Termistor revestido del disco de la resina con los ventaja-alambres sin aislar.
·Conveniente para la CA y DC circula hasta un voltaje de 265 V (rms).
·Amplia gama de la resistencia, de la corriente y de la dimensión.
·Fuerza mecánica excelente.
·Conveniente para el montaje del PWB.





Curva de la comparación con y sin el uso limitador actual del termistor del poder NTC de la avalancha

Curva de la comparación con y sin el termistor limitador actual del poder NTC de la avalancha

Corriente de la avalancha que limita características de la Carga-temperatura del termistor del poder NTC

Termistor limitador actual del poder NTC de la avalancha
características de la Carga-temperatura
Uso típico de la corriente de la avalancha que limita los termistores del poder NTC para la protección de circuito

Termistor básico del esquema circular NTC para la protección del diodo

Termistor básico del esquema circular NTC para la protección del diodo

Termistor de NTC para el circuito de protección actual de la avalancha



Ubicaciones posibles de los limitadores actuales de la avalancha de los termistores de NTC

Circuito típico de la fuente de alimentación



Circuito típico de la fuente de alimentación

Circuitos del uso del termistor del poder



Circuitos del uso de los termistores del poder NTC

Termistor limitador actual del poder NTC de la avalancha para el uso de la protección de circuito



Otro termistor del ejemplo NTC para el circuito de protección actual de la avalancha

Corriente de la avalancha que limita los termistores del poder NTC para la fuente de alimentación del modo del interruptor 7



Corriente de la avalancha que limita las dimensiones de los termistores del poder NTC (milímetros)

Perspectiva limitadora actual del termistor del poder NTC de la avalancha

Hoja de datos limitadora actual de los termistores del poder NTC de la avalancha





Número de parte.

R25
(ohmio)

Máximo
Estable
Actual
(a)

Aproximadamente.
Resistencia
valor en
corriente máxima
(Ω)

Disipación
Factor
(mW/oC)

Termal
Tiempo
Constante
(sec)

Dimensiones (milímetros)

Dmax

Tmax

H

H 0

d±1

MF72-3D9

3 ohmios

4A

0,120

11

34

11

5,5

13,5

20,5

7,5 /5

MF72-5D9

5 ohmios

3A

0,210

11

34

11

5,5

13,5

20,5

7,5 /5

MF72-8D9

8 ohmios

2A

0,400

11

32

11

5,5

13,5

20,5

7,5 /5

MF72-10D9

10 ohmios

2A

0,458

11

32

11

5,5

13,5

20,5

7,5 /5

MF72-16D9

16 ohmios

1A

0,802

11

31

11

5,5

13,5

20,5

7,5 /5

MF72-22D9

22 ohmios

1A

0,950

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-33D9

33 ohmios

1A

1,124

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-50D9

50 ohmios

1A

1,252

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-80D9

80 ohmios

0.8A

2,010

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-3D11

3 ohmios

5A

0,100

13

43

13

5,5

15,5

22,5

7,5 /5

MF72-5D11

5 ohmios

4A

0,156

13

45

13

5,5

15,5

22,5

7,5 /5

MF72-8D11

8 ohmios

3A

0,255

14

47

13

5,5

15,5

22,5

7,5 /5

MF72-10D11

10 ohmios

3A

0,275

14

47

13

5,5

15,5

22,5

7,5 /5

MF72-12D11

12 ohmios

2A

0,462

14

48

13

5,5

15,5

22,5

7,5 /5

MF72-16D11

16 ohmios

2A

0,470

14

50

13

5,5

15,5

22,5

7,5 /5

MF72-20D11

20 ohmios

2A

0,512

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-22D11

22 ohmios

2A

0,563

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-33D11

33 ohmios

1.5A

0,734

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-50D11

50 ohmios

1.5A

1,021

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-60D11

60 ohmios

1.5A

1,215

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-1.3D13

1,3 ohmios

7A

0,062

13

60

15,5

6

17,5

24,5

7,5

MF72-3D13

3 ohmios

6A

0,092

14

60

15,5

6

17,5

24,5

7,5

MF72-5D13

5 ohmios

5A

0,125

15

68

15,5

6

17,5

24,5

7,5

MF72-10D13

10 ohmios

4A

0,206

15

65

15,5

6

17,5

24,5

7,5

MF72-15D13

15 ohmios

3A

0,335

16

60

15,5

6

17,5

24,5

7,5

MF72-30D13

30 ohmios

2.5A

0,517

16

65

15,5

6

17,5

24,5

7,5

MF72-47D13

47 ohmios

2A

0,810

17

65

15,5

6

17,5

24,5

7,5

MF72-1.3D15

1,3 ohmios

8A

0,048

18

68

17,5

6

19,5

26,5

10/7.5

MF72-1.5D15

1,5 ohmios

8A

0,052

18

69

17,5

6

19,5

26,5

10/7.5

MF72-3D15

3 ohmios

7A

0,075

18

76

17,5

6

19,5

26,5

10/7.5

MF72-5D15

5 ohmios

6A

0,112

20

76

17,5

6

19,5

26,5

10/7.5

MF72-8D15

8 ohmios

5A

0,178

20

80

17,5

6

19,5

26,5

10/7.5

MF72-10D15

10 ohmios

5A

0,180

21

85

17,5

6

19,5

26,5

10/7.5

MF72-15D15

15 ohmios

4A

0,268

20

75

17,5

6

19,5

26,5

10/7.5

MF72-30D15

30 ohmios

3.5A

0,438

18

75

17,5

6

19,5

26,5

10/7.5

MF72-47D15

47 ohmios

3A

0,680

21

86

17,5

6

19,5

26,5

10/7.5

MF72-0.7D20

0,7 ohmios

12A

0,018

25

89

22,5

7

24,5

31,5

10/7.5

MF72-1.3D20

1,3 ohmios

9A

0,037

24

88

22,5

7

24,5

31,5

10/7.5

MF72-3D20

3 ohmios

8A

0,055

24

88

22,5

7

24,5

31,5

10/7.5

MF72-5D20

5 ohmios

7A

0,087

23

87

22,5

7

24,5

31,5

10/7.5

MF72-8D20

8 ohmios

6A

0,142

25

105

22,5

7

24,5

31,5

10/7.5

MF72-10D20

10 ohmios

6A

0,162

24

102

22,5

7

24,5

31,5

10/7.5

corriente de funcionamiento máxima creciente termistor limitadora actual del poder NTC de la avalancha desarrollada recientemente.

Número de parte.

R25

(ohmio)

Corriente estable máxima

(a)

Aproximadamente.

Resistencia

Valor en

Corriente máxima (Ω)

Poder clasificado máximo Pmax.

(w)

Factor de disipación

(mW/oC)

Constante de tiempo termal (s)

Dimensiones (milímetros)

Dmax

Tmax

H

H 0

d

Pin

forma

D15mm

2.5ohm/9.5A

2,5 ohmios

9.5A

0,044

3.5W

minuto 22

75 máximos

17,5

6

19,5

26,5

7,5

interno enroscado

D15mm

5 ohm/8A

5 ohmios

8A

0,058

3.5W

minuto 22

75 máximos

17,5

6

19,5

26,5

7,5

interno enroscado

D15mm,

10 ohm/7A

10 ohmios

7A

0,098

3.5W

minuto 22

75 máximos

17,5

6

19,5

26,5

7,5

interno enroscado

D20mm

1 ohm/16A

1 ohmio

16A

0,027

5W

minuto 28

110 máximos

22,5

7

24,7

/

10

derecho

D20mm

5 ohm/12A

5 ohmios

12A

0,047

5W

minuto 28

110 máximos

22,5

7

24,7

/

10

derecho

D20mm,

10 ohm/8A

10 ohmios

8A

0,085

5W

minuto 28

110 máximos

22,5

7

24,7

/

10

derecho

D25mm,

1 ohm/20A

1 ohmio

20A

0,021

7W

minuto 30

130 máximos

29

8

33

/

10

derecho

D25mm

, 5 ohm/14A

5 ohmios

14A

0,047

7W

minuto 30

130 máximos

29

8

33

/

10

derecho

D25mm,

10 ohm/10A

10 ohmios

10A

0,084

7W

minuto 30

130 máximos

29

8

33

/

10

derecho

D30mm,

1 ohm/30A

1ohm

30A

0,014

8W

minuto 40

190 máximos

36

8,5

40

/

18

derecho

D30mm,

10 ohm/13A

10 ohmios

13A

0,056

8W

minuto 40

190 máximos

36

8,5

40

/

18

derecho

Datos de confiabilidad limitadores actuales del termistor del poder NTC de la avalancha
Prueba
Estándar
Condiciones de prueba
ΔR25/R25 (típico)
Comenta

Almacenamiento en calor seco

IEC 60068-2-2

Almacenamiento en la temperatura superior de la temperatura de la categoría: tiempo 125oC: 1000h

<10>

Ningún daño visible

Almacenamiento en el calor húmedo, de estado estacionario

IEC 60068-2-3

Temperatura del aire: humedad relativa 40oC del aire: Duración del 93%: 21 días

<5>

Ningún daño visible

Ciclo rápido de la temperatura

IEC 60068-2-14

Baje la temperatura de la prueba: Temperatura superior de la prueba de -55oC: número 125oC de ciclos: 10

<10>

Ningún daño visible

Resistencia



I=Imax t: 1000h

<10>

Ningún daño visible

Resistencia cíclica



I=Imax, 1000 minuto de enfriamiento mínimo de los ciclos On-time=1 time=6

<10>



Carga transitoria



Número de Capacitance=CT de ciclos: 1000

<5>

Ningún daño visible

Información de referencia para seleccionar el termistor limitador actual del poder NTC de la avalancha

1) Corriente de funcionamiento máxima > corriente de funcionamiento real en el lazo del poder
2) resistencia clasificada del poder cero en 25C
Corriente de la avalancha que limita los termistores del poder NTC para la fuente de alimentación del modo del interruptor 9
cuyo, E: voltaje del lazo, Im: Sobretensión
Para el poder de la conversión, el poder de la reversión, cambia el poder, poder de UPS, corriente de funcionamiento de las épocas Im=100
Para el filamento, el calentador, Im =30 mide el tiempo de la corriente de funcionamiento
3) el valor beta más grande, la resistencia residual más pequeña, el levantamiento más pequeño de la temperatura de funcionamiento.
4) generalmente, el producto más grande del constante de tiempo y coeficiente de la disipación, la capacidad termal más grande de NTC, la capacidad de refrenamiento más potente de la sobretensión del termistor de NTC.





Precauciones limitadoras actuales del uso del termistor del poder NTC de la avalancha

1) Para la limitación actual de la avalancha, el termistor de NTC se debe conectar en serie con el circuito de la carga. Varios limitadores actuales de la avalancha se pueden también conectar en serie para más arriba humedecer. Los limitadores actuales de la avalancha no se deben conectar paralelamente.
2) en avalancha general los limitadores actuales requieren hora de volver al estado frío, en el cual pueden proporcionar la limitación adecuada de la corriente de la avalancha debido a su alta resistencia. El tiempo muerto de enfriamiento depende de condiciones ambiente.
3) debe ser considerado que los alrededores del termistor de NTC pueden llegar a ser muy calientes. Asegúrese que los componentes adyacentes estén puestos en la suficiente distancia de un termistor para permitir el tiempo apropiado de enfriamiento del termistor.
4) se asegura de que los materiales adyacentes estén diseñados para la operación en las temperaturas comparables a la temperatura superficial del termistor. Asegúrese de que las piezas y los materiales circundantes puedan soportar esta temperatura.
5) se asegura de que los termistores estén ventilados adecuadamente para evitar recalentarse.
6) evita el comtamination de la superficie del termistor.
7) evita el contacto de los termistores de NTC con cualesquiera líquidos y solvente. Asegúrese de que ninguna agua entre en un termistor de NTC.





Ventaja competitiva:



  1. Fuente de la fábrica directamente

  2. Certificados terminados tales como UL, VDE, SGS, etc y disponible de alta calidad

  3.  Entrega rápida

  4. Los mejores servicios post-venta

  5. OEM y ODM disponibles

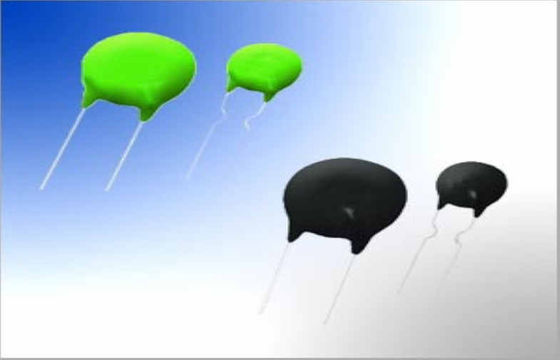

Corriente de la avalancha que limita los termistores del poder NTC para la fuente de alimentación del modo del interruptor 10

Contacto
Shenzhen YONP Power Co.,Ltd

Persona de Contacto: Miss. Angel

Teléfono: 1598940345

Fax: 86-755-3697544

Envíe su pregunta directamente a nosotros (0 / 3000)

Otros productos
