Soldador automático Lincoln del tanque de la circunferencia de la costura AGW1 de la soldadura del círculo de la circunferencia eléctrica de la soldadora que suelda con autógena el poder DC-1000

Soldadora eléctrica de la circunferencia AGW1, soldador automático del tanque de la circunferencia

Parámetros técnicos principales

• Velocidad que viaja: A partir 100 a 2.900 mm/min
• La altura de placa: A partir 1,40 a 3,20 metros
• El grueso de la placa: A partir 8 a 50 milímetros

Los parámetros ascendentes pueden ser producción especial según la necesidad del cliente.

• El diámetro del tanque: 5 m y encima para AGW-1

8 m y encima para AGW-2

• Dimensiones (milímetro) L x W x H
• AGW1 escogen el lado: 1600 x 1400 x 2900
• Lado del doble AGW2: 1600 x 2600 x 2700
• El poder (kilovatio) AGW1 escoge el lado: 5,2 (1 recuperación del flujo, mudanza del marco)

AGW2 doblan el lado: 11 (2 se funden la recuperación, mudanza del marco)

• El peso (kilogramo) AGW1 escoge el lado: 950

AGW2 doblan el lado: 1800

Poder de la soldadura: PODEMOS PROVEER O EL CLIENTE SE PREPARA

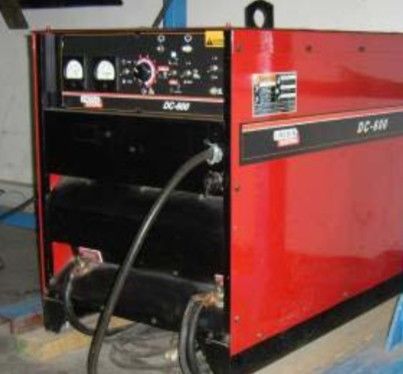

1. Fuente de energía de la soldadura: DC-600 o DC-1000
2. Corriente de soldadura: 350~550A
3. Voltaje de arco: 24~36V
4. Tamaño del alambre: ø3.2 o 4,0 milímetros
5. Libertad de ajuste del arma de la soldadura: 3

Características técnicas principales

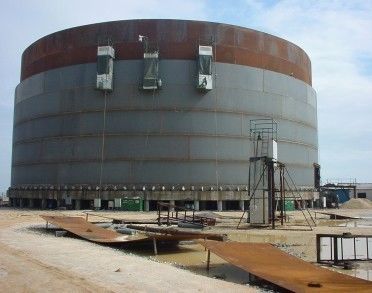

• El AGW es un marco automotor diseñado para aplicar las soldaduras horizontales eficientes de la costura mediante el proceso de (SAW) de la soldadura al arco sumergida. El AGW monta a lo largo del borde superior de un tanque de almacenamiento de campo del diámetro grande mientras que aplica la soldadura interior y/o exterior. Comparado con técnicas convencionales, el AGW reduce la tarifa de la construcción 25 veces y porciones de la reserva de tiempo de soldadura.

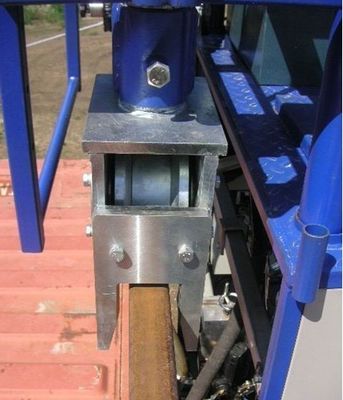

• AGW-1 es compatible con el método tradicional de la construcción (abajo-top). Las impulsiones del marco cuelgan en el borde superior del tanque.
• AGW-1 es también compatible con el método de los enchufes de elevación (de arriba hacia abajo, también conocido como levantan para arriba construcción). La unidad se convierte fácilmente a la impulsión en el nivel del suelo en un carril fuera y alrededor del tanque. Esto significa: puede soldar con autógena la chapa fonda alrededor del tanque
• Poder requerido para Lincoln DC-1000, 46 kW/EA

La información contenida en este folleto se piensa para ser exacta.

El paquete estándar incluye

a) Carro motorizado resistente con el conductor de la frecuencia para la regulación de la velocidad. (Dos motores conducen el borde superior del marco del tanque)

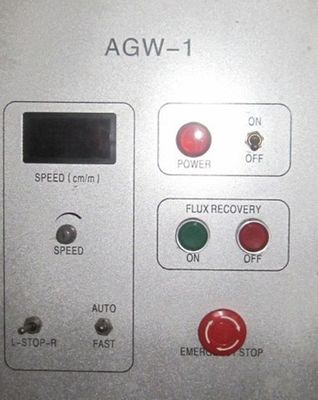

b) Caja de control para el ajuste de la velocidad: delantero, reverso y parada. Indicador digital en mm/min.

c) Sistema de la recuperación del flujo con el montaje de la correa del flujo.

d) Diapositiva manual de las dimensiones de la cabeza soldadora X-Y-Z.

e) Asiento del operador con la caja de herramientas.

f) Almacenamiento de la fuente de energía: 1300 milímetros (L)*1200 milímetro (w) *1400 milímetro (h). (Puesto el poder DC1000 en él)

g) Cables de transmisión: 2,5 milímetros de ² @ 3 no., 60 m, cables de control, 60 m, cable de soldadura 120 milímetros de ², 60 m, -----Cuando suministramos el poder DC1000, suministraremos estos cables.

h) Varios artículos: el carrete de alambre para 60 libras arrolla, polea de elevación eléctrica (100 kilogramos @ 30 m de la tierra), control, lámpara y enchufe para las herramientas eléctricas.

i) Diagrama manual y eléctrico de la operación.

j) Garantía de un año

Opcional: queremos soldar con autógena las soldaduras de prendedero de la chapa fonda, usted podemos elegir el dispositivo magnético del tractor de Lincoln LT-7:

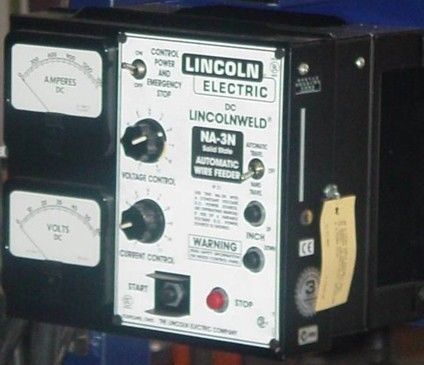

Equipo de la soldadura al arco: Lincoln DC 1000, regulador NA3S de la cabeza de Lincoln, alambre de la cabeza de Lincoln, alimentador NA3S, y accesorios.

El dispositivo para el tractor de Lincoln LT-7 se utiliza cuando no está bastante ayuda para ambas ruedas en la parte posterior del tractor. El dispositivo magnético permite utilizar LT-7 para aplica la SIERRA en las soldaduras de prendedero externas en los tanques de almacenamiento con los diámetros exteriores de 4,8 m más grande y con la extensión del reborde del embase sobre 76 milímetros

AGW---soldador automático de la circunferencia

Esta máquina es un uno mismo alrededor de marco monving al lado del tanque de la circunferencia. Se diseña para aplicar las soldaduras horizontales eficientes de la costura (adopte la soldadura al arco sumergida) en los tanques de almacenamiento erigidos campo grande. Puede montar a lo largo del borde superior del tanque.

AGW1------Solo lado

AGW2------Lado doble

Poder-----DC-1000 (Lincoln)
