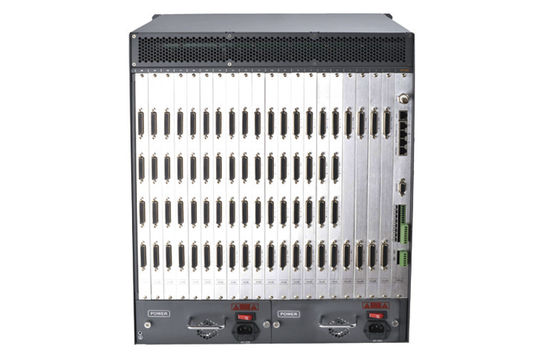

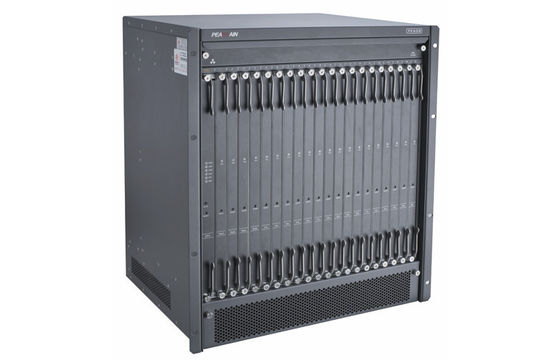

El interruptor video análogo de la matriz del cruce lleno de PE60S, sistema modular de la matriz de Pearmain, UL certificó
Detalle rápido:
●Matriz video del cruce por microprocesador, lleno.
●El diseño de la modularización apoya hasta 512 cámaras y 64 monitores en cada bahía de la matriz
●Control hasta 50.000 cámaras y 512 monitores en la base de la extensión de sistema.
●El sistema LED de diagnóstico exhibió en panel de delante.
●Selección de la cámara y operación y configuración lógicas del nivel de prioridad en Matrix Software
●Detección video incorporada de la pérdida
●El software basado en Windows de la administración de sistemas, incluye menús multilingües y ayuda en pantalla
●Manual preembalado probado fábrica de la configuración y de la Rápido-guía de sistema.
●Incluyendo los datos del ASCII, DVR, PTZ, la red, Etc. Protocol
●Programación macra potente
●CE, FCC, ROHS, UL obediente
Descripción:
PE60S es matriz modular de la red, una bahía de la matriz puede tener hasta la entrada de video 512ch y la salida video 64ch, puede extender a la entrada 65535ch, CPU dual y fuente de alimentación dual para el enchufe y juego y transferencia inconsútil.
CPU dual redundante y unidad dual de la fuente de alimentación para la garantía doble.
Software de la configuración para fijar todo el parámetro de la matriz.
Especificaciones:
|
Comunicación
|
|
Comunicación
|
RS-422, RS-485, RS-232, TCP/IP
|
|
Velocidad
|
19200 bits/s, 9600 bits/s, 4800 bits/s, 2400 bits/s etc.
|
|
Interfaz
|
Conector de RS-422 RJ45 (lleno - duplex)
Conector de RS-232 RJ45
RS-485 3 conector del perno 3,81 (semidúplex)
|
|
Configuración de sistema
|
|
Usuario de sistema
|
255
|
|
Capacidad de sistema
|
Bahía principal de la matriz: 512ch entró las salidas 64ch
Entrada máxima: 608ch las entradas/8ch hacen salir
Máximo después de la extensión: 50000ch hace salir/512ch hace salir
Valor de codificación de la lógica: 999999 entradas/2048outputs
|
|
Capacidad de la alarma
|
50000
|
|
Exhibición en pantalla
|
Título de la cámara: carácter inglés 32
De plena pantalla: 16 líneas, carácter inglés de 42 filas
|
|
Carácter
|
Inglés/latino chino/cirílico
|
|
Tiempo de la memoria del poder-apagado
|
10 años
|
|
Vídeo
|
|
Entrada de video
|
señal compuesta 1Vp-p/75Ω
|
|
Salida video
|
señal compuesta 1Vp-p/75Ω
|
|
Relación señal-ruido
|
>60dB (de peso insuficiente)
>70dB (cargado)
|
|
Ancho de banda del canal
|
5Hz~8MHz (1Vp-p con el filtro)
20MHz (1Vp-p, - 3dB sin el filtro)
65MHz (20mVp-p, - 3dB sin el filtro)
|
|
Aumento de inserción
|
<0>
|
|
Aumento diferenciado
|
<1>
|
|
Fase diferenciada
|
<1>
|
|
Características de frecuencia
|
<1>
|
|
Interferencia adyacente
|
<-55db>
|
|
Aislamiento adyacente
|
>50dB (PAL: 4.43MHz/NTSC: 3.58MHz)
|
|
Línea distorsión de forma de onda del tiempo
|
<1>
|
|
Tiempo que cambia típico
|
20ms (típico)
|
|
Características eléctricas
|
|
Fuente de alimentación
|
100~240VAC 50/60Hz adaptante
|
|
Consumo de energía
|
160W
|
|
Especificaciones mecánicas
|
|
Peso
|
35KG (capacidad plena)
|
|
Dimensión de la instalación
|
altura de 484m m (anchura) ×366.0mm (profundidad) ×532.6mm (12U)
|
|
Estante
|
19' ‘chasis estándar del EIA
|
|
Especificaciones ambientales
|
|
Temperatura de funcionamiento
|
-10~+55℃
|
|
Humedad de funcionamiento
|
0~90%RH (ninguna condensación)
|
| |
|
|
Usos:
Para el sistema de vigilancia donde hay todo las cámaras análogas, el foco del uso en vigilancia en tiempo real.
El uso incluyendo centro de control del transporte, casino, vigilancia de la ciudad, antiterrorista, puerto, sistema de vigilancia del gran escala del etc.
