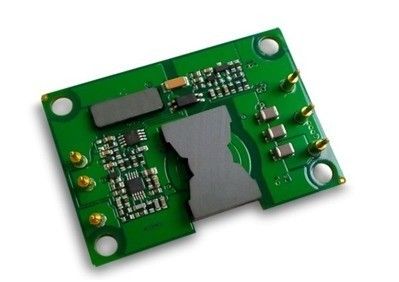

Salida industrial 5V/10A XD50-24S5-POCW de la fuente de alimentación 50W
Características dominantes
De potencia de salida: 50W
Gama ancha de la entrada: 20-60VDC
Alta eficacia de conversión: El hasta 88%
Línea regulación hasta el ±1%
Regulación de la carga hasta el ±1%
Frecuencia de funcionamiento fija
Voltaje del aislamiento: 1500V
Permita el control (con./desc.)
Haga salir la protección de la sobrecarga
Haga salir la protección de la sobretensión
Protección del cortocircuito del modo del hipo
Cierre del debajo-voltaje de la entrada
Ajuste del voltaje de salida: -8~+10% Vout
Descripción del producto
Proceso del poder del uso de estos de DC-DC módulos del convertidor, control y tecnologías de envasado avanzados para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura ambiente, salvo especificación de lo contrario.
Grados máximos absolutos
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje de entrada
|
|
|
65
|
VDC
|
Continuo, inoperativo
|
|
|
|
60
|
VDC
|
Continuo, actuando
|
|
|
|
65
|
VDC
|
Protección transitoria de funcionamiento,<100ms>
|
|
Voltaje del aislamiento
|
|
|
2000
|
VDC
|
Entrada a la salida
|
|
Temperatura de funcionamiento
|
-40
|
|
100
|
℃
|
Temperatura del PWB
|
|
Temperatura de almacenamiento
|
-55
|
|
115
|
℃
|
Temperatura ambiente,
|
|
Permita – el voltaje de Vin
|
-2
|
|
15
|
VDC
|
|
Entre las características
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama de voltaje de entrada
|
20
|
24
|
60
|
VDC
|
Continuo
|
|
Cierre del Debajo-Voltaje
|
19,0
|
19,5
|
19,9
|
VDC
|
Umbral de abertura
|
|
18,0
|
18,5
|
19,0
|
VDC
|
Vuelta - del umbral
|
|
Corriente de entrada máxima
|
|
|
3,5
|
A
|
Entrada a carga plena, mínima
|
|
Eficacia
|
|
88
|
|
%
|
|
|
Disipación
|
|
2
|
6
|
W
|
Ninguna carga
|
|
Recomiende la capacitancia externa de la entrada
|
|
100
|
|
uF
|
ESR típico 0.1-0.2W
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Punto de ajuste del voltaje de salida
|
4,95
|
5,00
|
5,05
|
VDC
|
Entrada nominal; Ninguna carga
|
|
Gama del voltaje de salida
|
4,90
|
5,00
|
5,10
|
VDC
|
|
|
Gama de la corriente de salida
|
0
|
|
10
|
A
|
Conforme a reducir la capacidad normal la termal
|
|
Línea regulación
|
|
±0.2
|
±1
|
%
|
Línea baja a la alta línea; a carga plena
|
|
Regulación de la carga
|
|
±0.2
|
±1
|
%
|
Ninguna carga a carga plena; entrada nominal
|
|
Regulación de temperatura
|
|
|
±0.02
|
%/°C
|
Sobre la gama de temperaturas de funcionamiento
|
|
Límite actual
|
|
12,5
|
|
A
|
Voltaje de salida el 90% del nominal
|
|
Corriente del cortocircuito
|
|
10
|
20
|
A
|
Voltaje de salida <250 mV="">
|
|
Ondulación (RMS)
|
|
15
|
|
milivoltio
|
Ancho de banda de 20 megaciclos.
|
|
Ruido (de pico a pico)
|
|
75
|
|
milivoltio
|
|
Casquillo de la salida máxima.
|
|
|
4000
|
μF
|
|
Características de la reacción dinámica
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Cambie en corriente de salida
(di/dt= 0.1A/us)
|
|
250
|
|
milivoltio
|
el 50% al 75% hasta el 50% Iout máximo
|
|
Cambie en corriente de salida
(di/dt= 2.5A/us)
|
|
250
|
|
milivoltio
|
el 50% al 75% hasta el 50% Iout máximo
|
|
Tiempo de corrección
|
|
|
300
|
nosotros
|
Al nom del dentro 1% Vout.
|
|
Tiempo de retraso de abertura
|
|
5
|
|
ms
|
A carga plena; Nom de Vin el toVout=90%.
|
|
Overshoot del voltaje de salida
|
|
|
5
|
%
|
|
Características funcionales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Frecuencia de la transferencia
|
180
|
200
|
230
|
Kilociclo
|
|
|
Ajuste del voltaje de salida
|
|
|
10
|
%
|
Ajuste para arriba,
|
|
|
|
8
|
%
|
Ajuste abajo
|
|
Permita la corriente de fuente
|
|
|
1
|
mA
|
|
|
Permita (control encendido-apagado) la lógica positiva
|
1
|
|
15
|
VDC
|
En-Control, lógica alta o flotación
|
|
-0,5
|
|
0,3
|
VDC
|
Apagado-Control, lógica baja
|
|
Protección del cortocircuito
|
|
|
65
|
mΩ
|
Tipo: Modo del hipo, recuperación auto, resistencia del cortocircuito
|
|
Protección de la sobrecarga de la salida
|
110
|
|
|
%
|
|
|
Protección de la sobretensión de la salida
|
110
|
|
130
|
%
|
Ninguna carga
|
Características del aislamiento
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
1.500
|
|
|
VDC
|
Entrada a la salida
|
|
Resistencia del aislamiento
|
100
|
|
|
MΩ
|
En 500VDC para probarlo cuando la presión atmosférica y la derecha es el 90%
|
|
Capacitancia del aislamiento
|
|
1000
|
|
PF
|
|
Características generales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Peso
|
|
25
|
|
g
|
|
|
MTBF
|
1
|
|
|
MHrs
|
TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
-40
|
|
100
|
℃
|
Temperatura extendida, baja del PWB
|
|
Temperatura de almacenamiento
|
-55
|
|
115
|
℃
|
Ambiente
|
|
Humedad
|
20
|
|
95
|
%R.H.
|
Humedad relativa, sin condensación
|
Conformidad de los estándares
|
Parámetro
|
Notas
|
|
MIL-STD-704
|
|
|
MIL-STD-1399
|
|
|
MIL-STD-810
|
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 61000-4-2
|
|
Onda y curvas típicas
Eficacia Figure1 CONTRA la corriente de salida, Ta=25℃
Disipación de poder Figure2 CONTRA la corriente de salida, Ta= 25℃
Figure3 curva que reduce la capacidad normal de potencia de salida, entrada clasificada, aire que fluye a través del convertidor de pin1 a pin3
Ripple&noise de la salida Figure4
Figure5 imagen termal, Vin clasificado, flujo de aire a través del convertidor de pin1 a pin3, 200LFM, 25℃, a carga plena
Figure6 imagen termal, Vin clasificado, flujo de aire a través del convertidor de la entrada a la salida, 200LFM, 25℃, a carga plena
Inicio del voltaje de salida Figure7, a carga plena, 10ms/div, Ch1: Vout (2V/div), Ch2: Entrada CON./DESC. (200mV/div)
Cierre del voltaje de salida Figure8, a carga plena, 10ms/div, Ch1: Vout (2V/div), Ch2: Entrada CON./DESC. (200mV/div)
Reacción dinámica Figure9 para la tarifa del paso (el 50%~75%~50%) y de ciénaga 0.1A/us de la carga del 25%
Reacción dinámica Figure10 para la tarifa del paso (el 50%~75%~50%) y de ciénaga 2.5A/us de la carga del 25%
Esquema mecánico
Notas:
1. Todos los pernos son 0,040" (1.02m m) diámetro con 0,065" (1.65m m) los hombros del pilar del diámetro.
2. Tolerancias: x.xx ±0.02 adentro. (x.x ±0.5mm)
x.xxx ±0.010 adentro. (x.xx ±0.25mm)
Designaciones del Pin
|
Pin no.
|
Nombre
|
Función
|
|
1
|
Permita
|
La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
|
|
2
|
Vin (-)
|
Voltaje de entrada negativo
|
|
3
|
Vin (+)
|
Voltaje de entrada positivo
|
|
4
|
Vout (+)
|
Voltaje de salida positivo
|
|
5
|
Vout (-)
|
Voltaje de salida negativo
|
|
6
|
Ajuste
|
Ajuste del voltaje de salida. Deje el perno del AJUSTE abierto para el voltaje de salida nominal.
|
