Lugar de origen: | China |
Nombre de la marca: | Enargy |

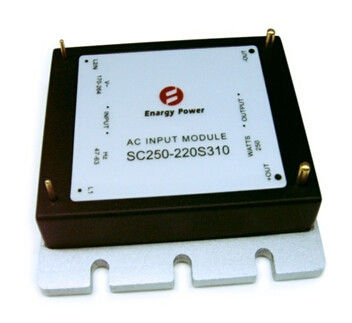

Número de modelo: | SC250-220S310 |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | Negotiation |
Tiempo de entrega: | 1-8 semanas |
Condiciones de pago: | negociación |
Capacidad de la fuente: | 15000Pcs/week |
Alta luz: | Fuentes de alimentación del grado médico,CA al convertidor de la C.C. |
---|
Características dominantes
De potencia de salida: 250W
Gama ancha de la entrada: 176-264VAC
Alta eficacia de conversión: El hasta 96%
Voltaje del aislamiento: 1,500V
RoHS obediente
Descripción del producto
El módulo de la CA AC/DC de la serie del SC, tiene las ventajas de la eficacia tamaño pequeño, alta, ahorra con eficacia coste y el espacio.
La introducción de producto
La serie SC250 es un convertidor de salida única independientemente regulado que utiliza el tamaño del paquete del ladrillo del cuarto del estándar industrial. La eficacia muy alta es un resultado de la topología patentada CORP de ENARGY que utiliza la rectificación síncrona y un diseño innovador de la construcción para minimizar la disipación de calor y para permitir extremadamente densidades de poder más elevado. El poder disipado por el convertidor es tan bajo que un disipador de calor no está requerido, que ahorra coste, peso, altura, y esfuerzo del uso. Todos los componentes del poder y del control se montan al substrato de múltiples capas del PWB con tecnología del soporte de la superficie del highyield, dando por resultado un producto más confiable.
Características eléctricas
Características de la entrada
Parámetro | Minuto | Tipo | Máximo | Unidades | Notas |
Gama de voltaje de entrada | 170 | 220 | 264 | VAC | Continuo |
Corriente de entrada máxima |
|
| 2 | A | Entrada a carga plena, mínima |
Eficacia | 95 | 96 |
| % |
|
Disipación |
| 0,4 |
| W | Ninguna carga |
Casquillo de la salida máxima. |
| 200 |
| uF | ≧ 450V del voltaje de la capacitancia |
Características de salida
Parámetro | Minuto | Tipo | Máximo | Unidades | Notas |
Gama del voltaje de salida | 230 |
| 375 | VDC |
|
De potencia de salida: |
|
| 250 | W |
|
Características del aislamiento
Parámetro | Minuto | Tipo | Máximo | Unidades | Notas |
Voltaje del aislamiento | 1500 |
|
| VDC | Salida y entrada a la base |
Resistencia del aislamiento | 100 |
|
| MΩ | En 500VDC para probar lo cuando la presión atmosférica y la derecha es el 90%, salida y la entrada para basar |
Conformidad de los estándares
Parámetro | Notas |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Prueba de la llama de la aguja (IEC 695-2-2) | Contiene todos los dispositivos |
IEC 61000-4-2 |
|
Especificación de la calificación
Parámetro | Notas |
Vibración | Gama de frecuencia: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Hachas de X.Y.Z, 30min/axis |
Choque mecánico | onda del Mitad-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Frío (en funcionamiento) | Anuncio IEC60068-2-1 |
Calor húmedo | IEC60068-2-67 CY |
Ciclo de la temperatura | -20°C a 85°C, rampa 15°C/min., 500 ciclos |
Poder/ciclo termal | Vin = minuto a máximo, a carga plena, 100 ciclos |
Marginalidad del diseño | Tmin-10°C a Tmax+10°C, 5°C pasos, Vin = minuto a máximo, carga 0-105% |
Prueba de vida | el 95% Vin clasificado y carga, unidades en reducir la capacidad normal del punto, 5000 horas |
Solderability | IEC60068-2-20 |
Onda y curvas típicas
Cuadro 1: Eficacia contra de potencia de salida, 25°C, 400LFM
Cuadro 2: Disipación de poder contra de potencia de salida, 25°C, 400LFM
Esquema mecánico
Designaciones del Pin
Pin no. | Nombre | Función |
1 | L2/N | Entrada de la CA |
2 | L1/L | Entrada de la CA |
3 | +OUT | Ánodo de la salida de DC |
4 | - HACIA FUERA | Cátodo de la salida de DC |
