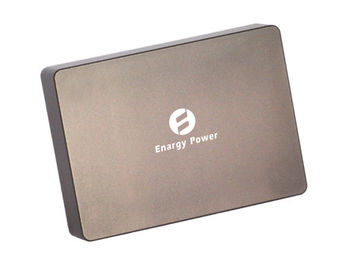

La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W

La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W
La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W

Ampliación de imagen :  La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W

Datos del producto:
Lugar de origen: China
Nombre de la marca: Enargy
Número de modelo: XD30-12DB12-PEM
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: Negotiation
Tiempo de entrega: 1-8 semanas
Condiciones de pago: negociación
Capacidad de la fuente: 1000pcs/week
Descripción detallada del producto
Alta luz:

convertidor militar de DC-DC

,

C.C. al módulo del convertidor de C.C.

Salida 12V XD30-12db12-PEM de los convertidores 50W de DC-DC

Características:

Gama ancha de la entrada: 9 ‐ 18 V

De potencia de salida: 50W

Alta eficacia de conversión: el 87%

Línea regulación a: el ±1%

Regulación de la carga a: el ±1%

Entrada bajo ‐ de la cerradura del voltaje del ‐ hacia fuera

Salida sobre la protección de la corriente del ‐

Protección del cortocircuito del modo del hipo

Salida sobre la protección del voltaje del ‐

Permita el control (con./desc.)

Voltaje del aislamiento (entrada a la salida): 1500V

Descripción del producto

El powerprocessing de estos de DC-DC módulos del convertidor, control y tecnologías de envasado avanzados uso para proporcionar el effectivenessof del funcionamiento, de la flexibilidad, de la confiabilidad y del coste un componente maduro del poder. Clampswitching activo de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido del andhigh.

1. Características eléctricas

1,1 Grados máximos absolutos

Parámetro Minuto Tipo Máximo Unidades Notas
Voltaje de entrada 22 VDC Continuo, inoperativo
20 VDC Continuo, actuando
22 VDC Voltaje de impulso,<100ms>
Voltaje del aislamiento 2000 VDC Entrada a la salida
Temperatura de funcionamiento -55 100 Debido a temperatura del PWB
Temperatura de almacenamiento -65 115
Permita - el voltaje de Vin -2 10 VDC

1,2 Entre las características

Parámetro Minuto Tipo Máximo Unidades Notas
Gama de voltaje de entrada 9 12 18 VDC
Cierre del Debajo-Voltaje de la entrada 8,5 8,9 VDC Punto de relanzamiento
7,5 8,0 VDC Proteja el punto
Corriente de entrada máxima 7 A Minuto de Vin, salida a carga plena
Eficacia 86 % Entrada clasificada; carga clasificada
Disipación, espera 6 W Pequeña carga

1,3 Características de salida

Parámetro Minuto Tipo Máximo Unidades Notas
Punto de ajuste del voltaje de salida +11,88 +12,00 +12,12 VDC +Vout Voltaje de entrada clasificado, pequeña carga
-11,60 -12,00 -12,40 VDC - Vout
Gama del voltaje de salida +11,76 +12,00 +12,24 VDC +Vout
-11,50 -12,00 -12,50 VDC - Vout
Gama de la corriente de salida 0,2 2,1 A +Vout
0,2 2,1 A - Vout
Voltage Regulation ±1 % +Vout
±4 % - Vout
Regulación de la carga ±1 % +Vout
±4 % - Vout
Protección de la sobreintensidad de corriente de la salida 2,8 A +Vout el 90% del voltaje de la salida nominal
2,8 A - Vout
Corriente corta de Circui de la salida 0 5 A +Vout
0 5 A - Vout
RMS 15 milivoltio +Vout Entrada nominal; a carga plena; 20MHz, ancho de banda
15 milivoltio - Vout
de pico a pico 50 milivoltio +Vout
50 milivoltio - Vout
Carga capacitiva del themachine 1800 μF +Vout
1800 μF - Vout

1,4 Características de la reacción dinámica

Parámetro Minuto Tipo Máximo Unidades Notas
Cambie en corriente de salida 300 milivoltio +Vout Cargue el change50%~75%~50% Iout máximo, di/dt= 0.1A/μS
300 milivoltio - Vout
300 milivoltio +Vout Carga el change50%~75%~50% Iout máximo, di/dt= 0.5A/μS
300 milivoltio - Vout
Tiempo de recuperación dinámico 300 nosotros
Tiempo de abertura 5 ms A partir de vin a la subida del vout hasta el 90%
Overshoot de la Vuelta-apagado 5 %

1,5 Características funcionales

Parámetro Minuto Tipo Máximo Unidades Notas
Frecuencia de la transferencia 180 200 230 Kilociclo
Permita la corriente 1 mA
Permita (CON./DESC.) 1 15 VDC En-control, lógica alta o flotación
-0,5 0,3 VDC Apagado-control, lógica baja
Protección de la sobretensión 110 130 % Carga
110 %
Protección del cortocircuito 65 Modo del hipo, desde la recuperación

1,6 Características del aislamiento

Parámetro Minuto Tipo Máximo Unidades Notas
Voltaje del aislamiento 1500 VDC Entrada a la salida
1500 VDC En a base
500 VDC Hacia fuera a la base
Resistencia del aislamiento 10

En 500Vdc para probarlo cuando es atmosférico

la presión y la derecha es el 90%

Capacitancia del aislamiento 1000 PF

2. Características generales

Parámetro Minuto Tipo Máximo Unidades Notas
Peso 68 (G) de la onza
MTBF (calculado) 1 MHrs

TR-NWT-000332; carga del 80%, 300LFM,

40℃ TA

3. Características ambientales

Parámetro Minuto Tipo Máximo Unidades Notas
Temperatura de funcionamiento -55 100 Temperatura extendida, baja del PWB
Temperatura de almacenamiento -65 115 Ambiente
Coeficiente de temperatura ±0.02 %/℃
Humedad 20 95 %R.H.

conformidad 4.Standards

Parámetro Notas
UL/cUL60950
EN60950
GB4943
Prueba de la llama de la aguja (IEC 695-2-2)
IEC 61000-4-2

5. ONDA DEL TRABAJO

La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W 0La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W 1

Cuadro 1: Eficacia en el voltaje de salida nominal contra.
corriente de la carga para el mínimo, el nominal, y el máximo
voltaje de entrada en 25°C.

Cuadro 2: Eficacia en el voltaje de salida nominal y
poder clasificado del 60% contra la tarifa de la circulación de aire para el aire ambiente
temperaturas de 25°C.

La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W 2La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W 3

Cuadro 3: Curvas que reducen la capacidad normal de potencia de salida máximas
temperatura del aire de vs.ambient para los índices de la circulación de aire de 0
LFM con 400 LFM con el aire que fluye del perno 1
para fijar 3 (voltaje de entrada nominal).

Cuadro 4: Ondulación del voltaje de salida en la entrada nominal
corriente del voltaje y de la carga clasificada (20 mV/div). Carga
capacitancia: condensador de cerámica 0.1μF y 10μF
condensador de tantalio. Ancho de banda: 20 megaciclos.

La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W 4La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W 5

Cuadro 5: Diagrama termal del convertidor en por completo
corriente de la carga (50W) con el aire 25°C que fluye en
índice de 200 LFM. El aire está fluyendo a través de
convertidor del perno 3 para fijar 1 (entrada nominal
voltaje).

Cuadro 6: Diagrama termal del convertidor en por completo
corriente de la carga (50W) con el aire 25°C que fluye en
índice de 200 LFM. El aire está fluyendo a través de
convertidor de la entrada a la salida (entrada nominal
voltaje).

La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W 6La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W 7

Cuadro 7: Transeúnte de abertura en a carga plena (resistente
carga) (10ms/div). Voltaje de entrada pre-aplicado.
Ch1: Vout (10V/div). Ch 2: Entrada CON./DESC. (1V/div)
Ch3: Entrada CON./DESC. (1V/div).

Cuadro 8: Tiempo de caída de la parada en a carga plena (10 ms/div).
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: Entrada CON./DESC. (1V/div).

La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W 8La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W 9

Cuadro 9: Respuesta del voltaje de salida al paso-cambio
en la corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt
= 0.5A/μs). Casquillo de la carga: 10μF, tantalio de 100mΩ ESR
condensador y condensador de cerámica 0.1μF. Ch 1:
Vout1 (200mV/div).

Cuadro 10: Respuesta del voltaje de salida al paso-cambio
en la corriente de la carga (50%-75%-50% de Iout (máximo): dI/dt
= 0.5A/μs). Casquillo de la carga: 10μF, tantalio del ESR de 30 mΩ
condensador y casquillo de cerámica 0.1μF.
Ch 2: Vout2 (200mV/div).

información 6.Physical
esquema 6.1Mechanical

La potencia militar suministra la C.C. aislada a la salida 12V XD30-12DB12-PEM del convertidor de C.C. 30W 10

Notas:
1. Todos los pernos son (1.02m m) diámetro.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm

6,2 Designaciones del Pin

Pin no. Nombre Función
1 Permita La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
2 Vin (-) Voltaje de entrada negativo
3 Vin (+) Voltaje de entrada positivo
4 Vout (+) Voltaje de salida positivo
5 COM Tierra
6 Vout (-) Voltaje de salida negativo
