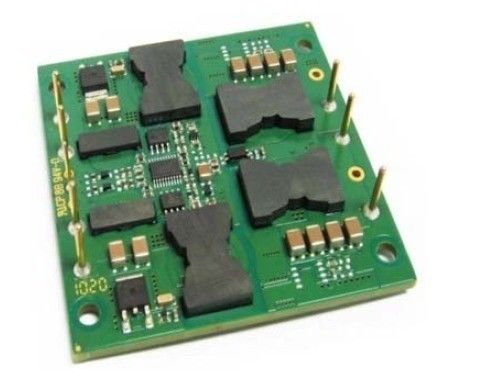

la potencia militar 150W suministra voltio/18 de la salida 12 - 36V la entrada CC JS150-24S12-POC

Salida 12V JS150-24S12-POC de la fuente 150W de la potencia militar

Características dominantes

De potencia de salida: 150W

Gama ancha de la entrada: 18-36Vdc

Alta eficacia de conversión: el 88%

Línea regulación hasta el ±0.5%

Regulación de la carga hasta el ±0.5%

Frecuencia de funcionamiento fija

Voltaje del aislamiento: 1500V

Permita el control (CON./DESC.)

Haga salir la protección de la sobrecarga

Protección del cortocircuito del modo del hipo

Protección de sobrecalentamiento

Cierre del debajo-voltaje de la entrada

Ajuste del voltaje de salida: el ±10%

Descripción del producto

Proceso del poder del uso de estos de DC-DC módulos del convertidor, control y tecnologías de envasado avanzados para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia activa de alta frecuencia de la abrazadera provee de densidad de poder más elevado eficacia de poco ruido y alta.

La introducción de producto

La serie de JS es un convertidor de salida única independientemente regulado que utiliza el tamaño no estándar del paquete del ladrillo de la industria. La eficacia muy alta es un resultado de la topología patentada CORP de ENARGY que utiliza la rectificación síncrona y un diseño innovador de la construcción para minimizar la disipación de calor y para permitir extremadamente densidades de poder más elevado. El poder disipado por el convertidor es tan bajo que un disipador de calor no está requerido, que ahorra coste, peso, altura, y esfuerzo del uso. Todos los componentes del poder y del control se montan al substrato de múltiples capas del PWB con tecnología del soporte de la superficie del highyield, dando por resultado un producto más confiable.

1. Características eléctricas

·Las características eléctricas se aplican sobre el rango de operación completo del voltaje de entrada, de la carga de la salida y de la temperatura del embase, salvo especificación de lo contrario. Todas las temperaturas refieren a la temperatura de funcionamiento en el centro del embase. Toda la prueba de los datos en Ta=25oC exceptúa la definición especial.

1,1 Grados máximos absolutos

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje de entrada			38	VDC	Continuo, inoperativo
			36	VDC	Continuo, actuando
			38	VDC	Protección transitoria de funcionamiento,<100ms>
Voltaje del aislamiento			2000	VDC	Entrada a la salida
Temperatura de funcionamiento	-40		100	℃
Temperatura de almacenamiento	-55		105	℃
Permita al voltaje de Vin-	-2,0		10	VDC

1,2 Entre las características

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Gama de voltaje de entrada	18	24	36	VDC	Continuo
Cierre del Debajo-Voltaje		16,8	17,8	VDC	Umbral de abertura
	15,3	16,2		VDC	Umbral de la Vuelta-apagado
Corriente de entrada máxima			11	A	A carga plena; entrada 18Vdc
Eficacia		88		%	Voltaje de entrada a carga plena, de clasificación, Cuadros 1-4
Disipación		3		W	Min. Carga
Corriente de entrada discapacitada		10		mA	Permita el punto bajo del perno
Recomiende la entrada externa Capacitancia		100		μF	ESR típico 0.1-0.2Ω

1,3 Características de salida

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Punto de ajuste del voltaje de salida	11,88	12,00	12,12	VDC	Entrada nominal; Ninguna carga
Gama del voltaje de salida	11,76	12,00	12,24	VDC
Gama de la corriente de salida	0,1		12,5	A	Conforme a reducir la capacidad normal la termal; Cuadros 5-8
Línea regulación		±0.02	±0.50	%	Línea baja a la alta línea; a carga plena
Regulación de la carga		±0.02	±0.50	%	Carga mínima a carga plena; entrada nominal
Regulación de temperatura		±0.03	±0.05	%/°C	Sobre la gama de temperaturas de funcionamiento
Límite actual	13,75	15	16,3	A	Voltaje de salida el 95% del nominal
Corriente del cortocircuito	0,1	15	16,3	A	Voltaje de salida <250 mV="">
Ondulación (RMS)		20		milivoltio	Entrada nominal; a carga plena; 20 megaciclos ancho de banda, cuadro 13
Ruido (de pico a pico)		120		milivoltio
Casquillo de la salida máxima.		8000		μF	Entrada nominal; a carga plena
Ajuste del voltaje de salida			±10	%	Entrada nominal; a carga plena;

1,4 Características de la reacción dinámica

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Cambie en corriente de salida (di/dt= 0.1A/μs)		360		milivoltio	el 50% al 75% hasta el 50% Iout máximo; Cuadro 11
Cambie en corriente de salida (di/dt= 2.5A/μs)		480		milivoltio	el 50% al 75% hasta el 50% Iout máximo; Cuadro 12
Tiempo de corrección		200		μS	Al nom del dentro 1% Vout.
Tiempo de abertura		10		ms	A carga plena; Nom del Vout=90%. Cuadro 9
Tiempo de caída de la parada		300		μS	A carga plena; Nom del Vout=10%. Cuadro 10
Overshoot del voltaje de salida			3	%

1,5 Características funcionales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Frecuencia de la transferencia	180	200	220	Kilociclo	Etapa de regla y etapa del aislamiento
Ajuste (Pin8)					Ajuste del voltaje (Pin8)
Ajuste del voltaje de salida			10	%	Ajuste para arriba, toVout del Pin del ajuste (-)
	10			%	Ajuste abajo, Pin del ajuste a Vout (+)
Permita el control (CON./DESC.) (Pin4)					Vea la parte 7,1
Permita el voltaje Permita la corriente de fuente		5		VDC	Permita la flotación del perno
		1		mA
Permita el control (CON./DESC.) Lógica positiva	5		10	VDC	En-Control, lógica alta o flotación
	-0,5		2,0	VDC	Apagado-Control, lógica baja
Protección de la sobrecarga	110	120	130	%	Actual-Modo, pulso por la corriente del pulso Umbral del límite, (carga de %Rated)
Protección del cortocircuito		80		mΩ	Tipo: Modo del hipo, No-Trabando, Auto-Recuperación, umbral, cortocircuito Resistencia
De sobrecalentamiento Protección		105		℃	Tipo: No-Enganche, Auto-Recuperación; Umbral, temperatura del PWB
		15		℃	Histéresis

1,6 Características del aislamiento

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Voltaje del aislamiento	1500			VDC	Entrada a la salida
	1500			VDC	Entrada a la base
	500			VDC	Salida a la base
Resistencia del aislamiento	10			MΩ	En 500Vdc para probarlo cuando la presión atmosférica y la derecha es el 90%
Capacitancia del aislamiento		1000		PF

2. Características generales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		3.5(99)		(G) de la onza	Encapsulado
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA

3. Características ambientales

Parámetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamiento	-40		+100	℃	Temperatura extendida, baja del PWB
Temperatura de almacenamiento	-55		+105	℃	Ambiente
Coeficiente de temperatura			±0.05	%/℃
Humedad	20		95	%R.H.	Humedad relativa, sin condensación

4. Conformidad de los estándares

Parámetro	Notas
UL/cUL60950
EN60950
GB4943
Prueba de la llama de la aguja (IEC 695-2-2)	Pruebe en la asamblea entera; tablero y componentes plásticos UL94V-0 obedientes
IEC 61000-4-2

5. Especificación de la calificación

Parámetro	Notas
Vibración	10-55Hz barrido, 1 Min./barrido, 120 barridos para el eje 3
Choque mecánico	minuto 100g, 2 descensos en x y eje de y, 1 descenso en eje de z
Frío (en funcionamiento)	Anuncio IEC60068-2-1
Calor húmedo	IEC60068-2-67 CY
Ciclo de la temperatura	-40°C a 100°C, rampa 15°C/min., 500 ciclos
Poder/ciclo termal	Vin = minuto a máximo, a carga plena, 100 ciclos
Marginalidad del diseño	Tmin-10°C a Tmax+10°C, 5°C camina, Vin = minuto a máximo, carga 0-105%
Prueba de vida	el 95% valoraron Vin y la carga, unidades en reducir la capacidad normal del punto, 1000 horas
Solderability	IEC60068-2-20

6. Onda y curvas típicas

Cuadro 1: Eficacia en el voltaje de salida nominal contra la corriente de la carga para el mínimo, el nominal, y el voltaje de entrada máximo en 25°C.

Cuadro 2: Eficacia en el voltaje de salida nominal y el poder clasificado del 60% contra la tarifa de la circulación de aire para temperatura del aire ambiente de 25°C, de 40°C, y de 55°C (voltaje de entrada nominal).

Cuadro 3: Disipación de poder en el voltaje de salida nominal contra la corriente de la carga para el mínimo, el nominal, y el voltaje de entrada máximo en 25°C.

Cuadro 4: Disipación de poder en el voltaje de salida nominal y el poder clasificado del 60% contra la tarifa de la circulación de aire para el aire ambiente

temperaturas de 25°C, de 40°C, y de 55°C (voltaje de entrada nominal).

Cuadro 5: Curvas que reducen la capacidad normal de potencia de salida máximas contra temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM a 400 LFM con el aire que fluye del perno 1 para fijar 5 (voltaje de entrada nominal).

Cuadro 6: Diagrama termal del convertidor en la corriente a carga plena (150W) con el aire 25°C que fluye al índice de 100 LFM. El aire está fluyendo a través del convertidor del perno 1 para fijar 5 (voltaje de entrada nominal).

Cuadro 7: Curvas poder-que reducen la capacidad normal de la salida máxima contra temperatura del aire ambiente para los índices de la circulación de aire de 0 LFM a 400 LFM con el aire que fluye de entrada a la salida (voltaje de entrada nominal).

Cuadro 8: Diagrama termal del convertidor en la corriente a carga plena (150W) con el aire 25°C que fluye al índice de 100 LFM. El aire está fluyendo a través del convertidor de entrada a la salida (voltaje de entrada nominal).

Cuadro 9: Transeúnte de abertura en a carga plena (carga resistente) (20 ms/div). Voltaje de entrada pre-aplicado. Ch 1: Vout (5V/div). Ch 2: Entrada CON./DESC. (5V/div)

Cuadro 10: Tiempo de caída de la parada en a carga plena (400 μs/div). Ch 1: Vout (5V/div). Ch 2: Entrada CON./DESC. (5V/div).

Cuadro 11: Respuesta del voltaje de salida al paso-cambio en la corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Casquillo de la carga: 10μF, condensador de tantalio del ESR de 100 mΩ y condensador de cerámica 1μF. Ch 1: Vout (100mV/div).

Cuadro 12: Respuesta del voltaje de salida al paso-cambio en la corriente de la carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Casquillo de la carga: 470μF, condensador de tantalio del ESR de 30 mΩ y casquillo de cerámica 1μF. Ch 1: Vout (100mV/div).

Cuadro 13: Ondulación del voltaje de salida en la corriente del voltaje de entrada nominal y de la carga clasificada (100mV/div). Capacitancia de la carga: condensador de cerámica 1μF y condensador de tantalio 10μF. Ancho de banda: 20 megaciclos.

7. Información física

7,1 Esquema mecánico

Notas:

1. Los pernos 3 son 0,040" (1.02m m) diámetro.

2. El resto de los pernos son 0,060" (1.52m m) diámetro.

3. Tolerancias: x.xx±0.02 adentro. (x.x±0.5mm)

x.xxx±0.010 adentro. (x.xx±0.25mm)

7,2 Designaciones del Pin

Pin no.	Nombre	Función
1	Vin (+)	Voltaje de entrada positivo
2	Vin (+)	Voltaje de entrada positivo
3	Permita	La entrada de TTL para dar vuelta al convertidor por intervalos, referido a Vin (-), con interno levanta.
4	Vin (-)	Voltaje de entrada negativo
5	Vin (-)	Voltaje de entrada negativo
6	Vout (-)	Voltaje de salida negativo
7	Vout (+)	Voltaje de salida positivo
8	Ajuste	Ajuste del voltaje de salida. Deje el perno del AJUSTE abierto para el voltaje de salida nominal.
