Lugar de origen: | China |
Nombre de la marca: | Enargy |
Número de modelo: | MD50-220T12B |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | Negotiation |
Tiempo de entrega: | 1-8 semanas |
Condiciones de pago: | negociación |
Capacidad de la fuente: | 15000Pcs/week |
Alta luz: | Fuentes de alimentación del grado médico,CA al convertidor de la C.C. |
---|

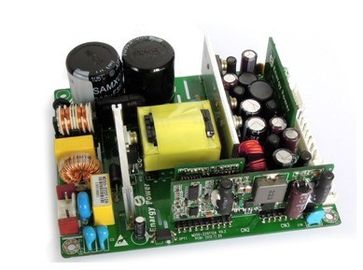

La fuente de alimentación médica 50W hizo salir 5V/2.5A, 12V/2.5A, 13.8V/0.4A MD50-220T12B
Características dominantes
Gama de la entrada de la CA: 90~420Vac
Gama de la entrada de la batería de Li: 10~15Vdc
Voltaje de entrada CC: 12V
salidas del riple: 5V/2.5A, 12V/2.5A, 13.8V/0.4A
Eficacia alta: el 70%
Línea regulación: el ≤±1%
Regulación de la carga: el ≤±5%
Ripple&noise bajo: ≤100mV
protección del cortocircuito
Salida sobre la protección actual
Salida sobre la protección del voltaje
Entrada bajo cierre del voltaje
Sobre la protección de la temperatura
Señal de la operación de la CA
Señal del funcionamiento por batería
Señal de la carga de batería
Señal de la capacidad de la batería
Función con./desc. suave
Interruptor inconsútil entre la CA, la batería y DC
Natural refresqúese
RoHS obediente
Grado llama-retrasado UL94V-0
Descripción del producto
Este uso del convertidor de AC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Voltaje de entrada clasificado |
100 |
|
240 |
VAC |
|
|
Gama de voltaje de entrada de la CA |
90 |
|
420 |
VAC |
|
|
Frecuencia clasificada de la entrada de la CA |
|
50/60 |
|
Herzios |
|
|
Gama de frecuencia de la entrada de la CA |
47 |
|
63 |
Herzios |
|
|
Corriente de entrada máxima |
|
|
1,5 |
A |
Voltaje de entrada mínimo, a carga plena |
|
Corriente de la avalancha de la entrada |
|
|
60 |
A |
264 VAC de voltaje de entrada, 25℃, primer comienzo |
|
Voltaje de entrada de la batería |
10 |
|
15 |
VDC |
|
|
Gama de voltaje de entrada CC |
10 |
|
15 |
VDC |
|
|
Eficacia |
Entrada de la CA |
70 |
|
|
% |
Voltaje de entrada clasificado, carga clasificada |
Batería y entrada CC |
84 |
|
|
% |
voltaje de entrada 12Vdc, carga clasificada |
Características de salida
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Gama del voltaje de salida |
5V |
4,9 |
5 |
5,1 |
VDC |
|
12V |
11,5 |
12 |
12,5 |
VDC |
|
|
Carga de batería |
13,5 |
13,7 |
13,9 |
VDC |
|
|
Gama de la corriente de salida |
5V |
0 |
|
1,6 |
A |
|
12V |
0 |
|
2,5 |
A |
|
|
Carga de batería |
0,35 |
|
0,45 |
A |
Modo actual constante |
|
Línea regulación |
|
|
±1 |
% |
|
|
Regulación de la carga |
|
|
±5 |
% |
|
|
Ondulación y ruido |
5V |
|
|
100 |
mVp-p |
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos |
12V |
|
|
200 |
milivoltio-p |
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos |
|
Tiempo de subida de abertura |
|
|
50 |
ms |
A carga plena, el 10%~90% Vout |
|
Overshoot del voltaje de salida |
|
|
±5 |
% |
|
|
Capacitancia de salida |
|
3300 |
|
μF |
|
Características de la protección
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Salida sobre la protección actual |
5V |
2,6 |
|
4,5 |
A |
|
12V |
3,0 |
|
4,5 |
A |
|
|
Salida sobre la protección |
5V |
5,5 |
|
7,5 |
V |
|
12V |
13,2 |
|
18 |
V |
|
|
protección del cortocircuito de 5V 12V |
|
|
10 |
mΩ |
Hipo |
|
Batería bajo protección del voltaje |
10,2 |
|
10,8 |
V |
cierre 5V y 12V |
Características generales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
MTBF |
250 |
|
|
KHrs |
Entrada clasificada, a carga plena, 25℃ |
Peso |
|
280 |
|
g |
|
Características ambientales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamiento |
0 |
|
+50 |
℃ |
|
Temperatura de almacenamiento |
-20 |
|
+85 |
℃ |
|
Humedad relativa |
20 |
|
90 |
% |
|
Humedad del almacenamiento |
10 |
|
95 |
% |
|
Altitud |
|
|
3000 |
m |
|
Método de Enfriamiento-abajo |
|
|
|
|
Enfriamiento natural |
Características de seguridad
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Voltaje del aislamiento |
Entrada a la salida |
4000 |
|
|
VAC |
5mA/1min, ninguna formación de arcos y avería |
Entrada a la tierra |
2000 |
|
|
VAC |
||
Salida a la tierra |
500 |
|
|
VDC |
5mA/1min, ninguna formación de arcos y avería |
|
Resistencia del aislamiento |
Entrada a la salida |
30 |
|
|
MΩ |
500Vdc/1min, presión atmosférica normal, humedad del 90% |
Corriente de la salida |
Entrada a la tierra |
|
|
0,5 |
mA |
264Vac, condición normal |
|
|
1 |
mA |
264Vac, sola falta |
Gestión de la batería
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Corriente espera de la salida de la batería |
|
|
0,5 |
mA |
Ninguna entrada de la CA, de la condición |
Notas:
El interruptor inconsútil entre la CA y battery.12V y 5V no apagará durante el interruptor.
El voltaje de la batería más bajo que 1V no afectará 12V, 5V hecho salir si hay entrada de la CA. El LED de carga no se encenderá encendido.
El voltaje de la batería correspondiente a la capacidad de la batería linear. 11V correspondiente a 1.2-1.8V, 11.5V correspondiente a 1.7-2.3V, 12V correspondiente a 2.2-2.8V, 12.5V correspondiente a 2.7-3.3V
Señal e interruptor
Artículo |
Funciones |
Notas |
Señal de entrada de la CA |
Señale se giran cuando la entrada de la CA, hizo salir de alto nivel |
Pin1 del conector J7, pin5 del conector J8 |
Señal de la fuente de batería |
La fuente de batería se gira cuando el fall de la entrada de la CA, hizo salir de alto nivel |
Pin4 del conector J7 |
Señal de la carga de batería |
Haga salir de alto nivel cuando la batería que cargaba, hizo salir de bajo nivel cuando la batería no se carga ni se carga completamente |
Pin3 del conector J7 |
Interruptor CON./DESC. suave del poder |
No se pone en cortocircuito el conector J8, el inicio del poder cuando se pone en cortocircuito pin3 y pin2, ninguna salida whenpin1 de la fan 12V/5V y tierra |
Ningún interruptor de la uno mismo-cerradura, 300mS apaga retraso |
Características del EMC
Artículo |
Estándares |
Condiciones |
Notas |
|
CE |
EN55011 |
Clase B |
Pase la prueba del sistema |
|
RE |
EN55022 |
Clase B |
Pase la prueba del sistema |
|
Armónico |
EN61000-3-2 |
Requisitos de las lámparas el C |
Criterio B |
|
Fluctuaciones y parpadeo del voltaje |
EN61000-3-3 |
Requisitos de equipos de la clase A |
Criterio B |
|
Oleada |
EN61000-4-5 |
Modo diferenciado ±2KV, mode±4KV común |
Criterio B |
|
INMERSIÓN |
EN61000-4-11 EN55024 |
Inmersión del voltaje a 0%Ut, 10ms |
Criterio B, prueba en la fase 0, 90, 180 y 270 |
|
Inmersión del voltaje a 40%Ut, 20ms |
||||
Inmersión del voltaje a 70%Ut, 50ms |
||||
ESD |
Descarga del aire |
EN61000-4-2 |
±8KV |
Criterio B |
Descarga del contacto |
EN61000-4-2 |
±4KV |
Criterio B |
Notas:
Criterio A: Funcionamiento normal durante y después de la prueba.
Criterio B: La protección o el reset de baja tensión no se permite. La fluctuación temporal del voltaje de salida cesa después de que los disturbios cesen, y de cuál recupera el EUT su funcionamiento normal automáticamente. Durante la prueba del sistema, la fluctuación o el reset del voltaje de salida no se permite también.
Criterio C: La pérdida temporal de salida se permite, pero el hardware no puede ser dañado. El EUT recupera su funcionamiento normal automáticamente o la intervención del operador.
Criterio R: La pérdida de salida que no sea recuperable se permite. El componente protector primario (fusible) puede ser dañado. El EUT recupera su funcionamiento normal después de substituye el componente dañado.
Calificación ambiental
Parámetro |
Notas |
Vibración |
10-55Hz barrido, 1 Min./barrido, 120 barridos para el eje 3 |
Choque mecánico |
minuto 100g, 2 descensos en x y eje de y, 1 descenso en eje de z |
Frío (en funcionamiento) |
Anuncio IEC60068-2-1 |
Calor húmedo |
IEC60068-2-67 CY |
Ciclo de la temperatura |
-40°C a 100°C, rampa 15°C/min., 500 ciclos |
Poder/ciclo termal |
Vin = minuto a máximo, a carga plena, 100 ciclos |
Marginalidad del diseño |
Tmin-10°C a Tmax+10°C, 5°C camina, Vin = minuto a máximo, carga 0-105% |
Prueba de vida |
el 95% valoraron Vin y la carga, unidades en reducir la capacidad normal del punto, 1000 horas |
Capacidad de la soldadura |
IEC60068-2-20 |
Conformidad de los estándares
Estándares |
Notas |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
Prueba de la llama de la aguja, prueba en el montaje entero, componentes board&plastic UL94V-0 obedientes |
IEC 61000-4-2 |
|
Esquema mecánico
Length×width×heigth: 125.0×100×35.0 (milímetro)
Designaciones del conector
J1: Tipo areVH3.96-3 (parte posterior rápida) J2 del conector: Tipo areVH3.96-2 (parte posterior rápida) del conector
COM numera |
Descripción |
Número pin |
Función |
J1 |
Conector de entrada de la CA |
1 |
L |
2 |
NC |
||
3 |
N |
COM numera |
Descripción |
Número pin |
Función |
J2 |
Conector de la entrada CC |
1 |
C.C. |
2 |
DC+ |
J5: El conector de entrada J5 de la batería es VH3.96-2 (la parte posterior rápida)
COM numera |
Descripción |
Número pin |
Función |
J5 |
Conector de entrada de la batería |
1 |
PALO |
2 |
BAT+ |
J4: El conector de salida J4 es VH3.96-7 (la parte posterior rápida)
COM numera |
Descripción |
Número pin |
Función |
J4 |
Conector de salida |
1 |
NC |
2 |
+12V |
||
3 |
+12V |
||
4 |
Tierra |
||
5 |
Tierra |
||
6 |
+5V |
||
7 |
+5V |
J6: El conector J6 de la fan es XH2.54-2
COM numera |
Descripción |
Número pin |
Función |
J6 |
Conector de la fan |
1 |
+12V |
2 |
Tierra |
Nota: J6 hará salir solamente cuando la CA entró muy bien y enciende la condición.
J7: El conector J7 de la indicación de la señal es XH2.54-4
COM numera |
Descripción |
Número pin |
Función |
Notas |
J7 |
Conector de la indicación de la señal |
1 |
Terminal de la entrada de la CA |
Haga salir +5V cuando la entrada de la CA es aceptable, 0V cuando ninguna entrada de la CA |
2 |
Tierra |
|
||
3 |
Terminal de carga |
Output+5V cuando la batería está cargando; 0V cuando batería cargada completamente o que no carga |
||
4 |
Terminal de la batería |
Haga salir +5V al usar la batería, 0V cuando ninguna entrada de la CA, fuente de batería |
Nota: La corriente de la señal LED es 2~5mA. La luz de la CA se gira cuando la entrada de la CA es aceptable. La luz de la batería se gira cuando fuente de batería y ninguna entrada de la CA. La luz de la CA y la luz de la batería no se pueden encender en el mismo tiempo. El voltaje de salida y la impedancia del LED son 5V y 510Ω
J8: El conector de control J8 es XH2.54-6
COM numera |
Descripción |
Número pin |
Función |
Notas |
J8 |
Conector de control |
1 |
Apague la señal |
No se pone en cortocircuito eficaz de bajo nivel, ninguna salida whenpin1 de la fan 12V/5V y tierra, 300mS apagan retraso |
2 |
Interruptor |
Accione el inicio cuando se pone en cortocircuito pin3 y pin2, ningún interruptor de la uno mismo-cerradura |
||
3 |
Accione switch+ |
|||
4 |
Tierra |
|
||
5 |
Señal de la CA |
Salida 5V cuando CA en línea, 0V cuando no hay CA, voltaje de salida e impedancia +5V y 510Ω |
||
6 |
Detección de la capacidad de la batería |
Haga salir el voltaje análogo 0~5V linear correspondiente al voltaje 9.5~14.5V, 1.5V de la batería correspondiente a 11V, 2.0V correspondiente a 11.5V, 2.5V correspondiente a 12V, 3.0V correspondiente a 12.5V, la tolerancia ≤±0.3V |
